Седельные регулирующие двухходовые клапаны VFGS 2


AFD/VFG2 (21) - это автоматические регуляторы давления «после себя» (редукторы) прямого действия, которые используются в первую очередь в системах централизованного теплоснабжения. Клапан регулятора AFD закрывается тогда, когда давление в точке отбора импульса (то есть - после регулятору) - растет. Регулятор AFD/VFG ... состоит из регулирующего клапана VFG2, VFG21 или VFGS2, регулирующего элемента AFD и одной импульсной трубки AF. Регулировочный элемент AFD в свою очередь составлен из мембранного блока с одной мембраной и отладочной пружины для настройки необходимого для поддержания значения давления.


Регулировочные клапаны:

  • VFG2 - для воды, уплотнения конуса (золотнике) металл/металл;
  • VFG21 - для воды, уплотнения конуса (золотнике) упругое (EPDM);
  • VFGS2 - для водяного пара, уплотнения конуса (золотнике) металл/металл.

Основные характеристики:

  • Номинальный диаметр, DN: 15 ... 250 мм;
  • Максимальная пропускная способность, kvs 4 ... 400 м3/час;
  • Номинальное давление, РN: 16, 25, 40 бар;
  • Диапазоны настройки Δps:
    • 0,05-0,35/0,1-0,7/0,15-1,5/0,5-3,0/1,0-6,0/3,0-12,0/8, 0 - 16,0 бар.

Регулируемое среда:

VFG2, VFG21 - подготовленная вода/водный раствор гликоля до 30%, температурой 2/150/200 °С.
VFGS2 - водяной пар, подготовленная вода/водный раствор гликоля до 30%, температурой 2 ... 200/300/350 °С.
  • Соединение: фланцы;
  • Отвечают требованиям Директивы 97/23/ЕС.
«Оборудование, работающее под давлением».
Изображения - VFGS 2, Седельные регулирующие двухходовые клапаны

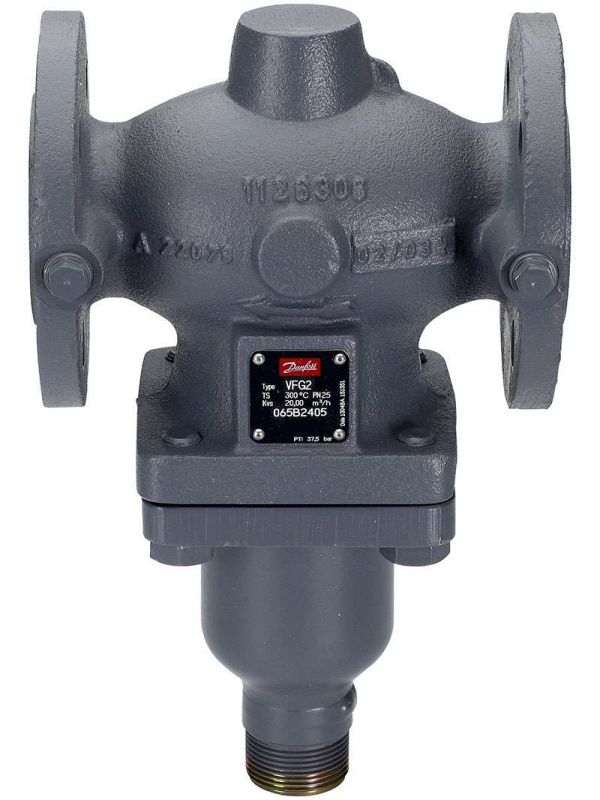

afd-vfg2-21-eto-avtomaticheskie-regulyatory-davleniya
sedelnye-reguliruyuschie-dvuhhodovye-klapany-vfgs-2

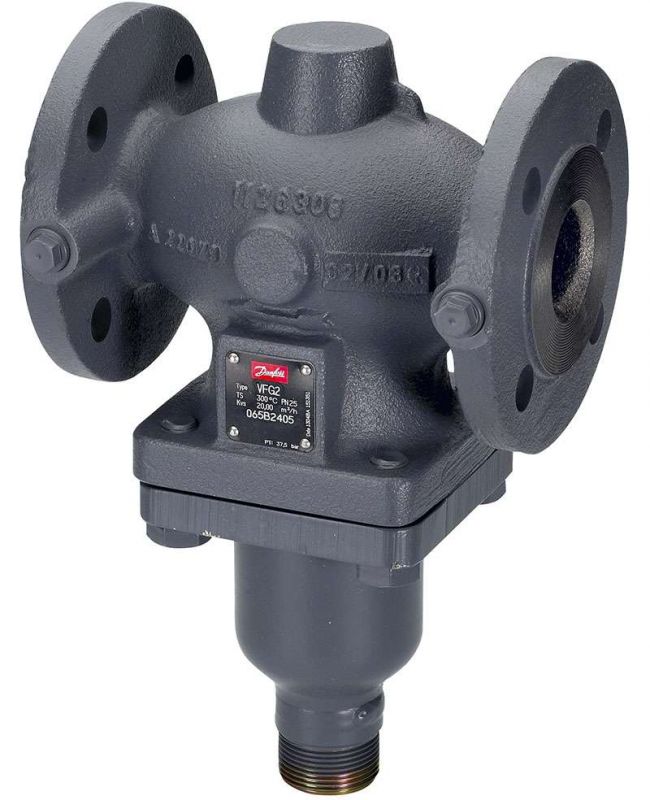

vfgs2-dlya-vodyanogo-para
Доступные для заказа модификации - VFGS 2, Седельные регулирующие двухходовые клапаны
Код заказа Тип DN, мм kvs m3/h PN, бар Tmax, °С
065B2430 VFGS2 15 mm 4 m3/h 16 PN 200 (300) °С
065B2431 VFGS2 20 mm 6,3 m3/h 16 PN 200 (300) °С
065B2432 VFGS2 25 mm 8 m3/h 16 PN 200 (300) °С
065B2433 VFGS2 32 mm 16 m3/h 16 PN 200 (300) °С
065B2434 VFGS2 40 mm 20 m3/h 16 PN 200 (300) °С
065B2435 VFGS2 50 mm 32 m3/h 16 PN 200 (300) °С
065B2436 VFGS2 65 mm 50 m3/h 16 PN 200 (300) °С
065B2437 VFGS2 80 mm 80 m3/h 16 PN 200 (300) °С
065B2438 VFGS2 100 mm 125 m3/h 16 PN 200 (300) °С
065B2439 VFGS2 125 mm 160 m3/h 16 PN 200 (300) °С
065B2440 VFGS2 150 mm 280 m3/h 16 PN 200 (300) °С
065B2441 VFGS2 200 mm 320 m3/h 16 PN 200 (300) °С
065B2442 VFGS2 250 mm 400 m3/h 16 PN 200 (300) °С
065B2443 VFGS2 15 mm 4 m3/h 25 PN 200 (350) °С
065B2444 VFGS2 20 mm 6,3 m3/h 25 PN 200 (350) °С
065B2445 VFGS2 25 mm 8 m3/h 25 PN 200 (350) °С
065B2446 VFGS2 32 mm 16 m3/h 25 PN 200 (350) °С
065B2447 VFGS2 40 mm 20 m3/h 25 PN 200 (350) °С
065B2448 VFGS2 50 mm 32 m3/h 25 PN 200 (350) °С
065B2449 VFGS2 65 mm 50 m3/h 25 PN 200 (350) °С
065B2450 VFGS2 80 mm 80 m3/h 25 PN 200 (350) °С
065B2451 VFGS2 100 mm 125 m3/h 25 PN 200 (350) °С
065B2452 VFGS2 125 mm 160 m3/h 25 PN 200 (350) °С
065B2453 VFGS2 15 mm 4 m3/h 40 PN 200 (350) °С
065B2454 VFGS2 20 mm 6,3 m3/h 40 PN 200 (350) °С
065B2455 VFGS2 25 mm 8 m3/h 40 PN 200 (350) °С
065B2456 VFGS2 32 mm 16 m3/h 40 PN 200 (350) °С
065B2457 VFGS2 40 mm 20 m3/h 40 PN 200 (350) °С
065B2458 VFGS2 50 mm 32 m3/h 40 PN 200 (350) °С
065B2459 VFGS2 65 mm 50 m3/h 40 PN 200 (350) °С
065B2460 VFGS2 80 mm 80 m3/h 40 PN 200 (350) °С
065B2461 VFGS2 100 mm 125 m3/h 40 PN 200 (350) °С
065B2462 VFGS2 125 mm 160 m3/h 40 PN 200 (350) °С
065B2463 VFGS2 150 mm 280 m3/h 40 PN 200 (350) °С
065B2464 VFGS2 200 mm 320 m3/h 40 PN 200 (350) °С
065B2465 VFGS2 250 mm 400 m3/h 40 PN 200 (350) °С
065B2881 VFGS 2-X 15 mm 2.5 m3/h 40 PN 350 °C
065B2882 VFGS 2-X 20 mm 4 m3/h 40 PN 350 °C
065B2883 VFGS 2-X 25 mm 6.3 m3/h 40 PN 350 °C
065B2884 VFGS 2-X 32 mm 10 m3/h 40 PN 350 °C
065B2885 VFGS 2-X 40 mm 16 m3/h 40 PN 350 °C
065B2906 VFGS 2-X 15 mm 1 m3/h 40 PN 350 °C
065B2908 VFGS 2-X 15 mm 2.2 m3/h 16 PN 350 °C
