Клапаны PCV-VFG 21, PCV-VFGS 2, PCV-VFQ 21


Регулятор перепада давления с пилотным управлением представляет собой регулятор перепада давления автоматического действия, предназначенный в первую очередь для использования в системах централизованного теплоснабжения, централизованного холодоснабжения или в промышленных системах. Он может быть установлен на подаче и обратке в приложениях с теплообменником и без него, например, на больших подстанциях и распределительных станциях. Регулятор состоит из главного регулятора, установленного в основной трубе, и пилотного регулятора с дросселирующим элементом, оба установлены на байпасе. Настройка производится на пилотном контроллере.


Основные данные:

  • DN 50-250;
  • Kvs 32-630 м3/ч;
  • PN 16, 25, 403);
  • Температура:
    • Циркуляционная вода/гликолевая вода до 30 %: 2 … 200°C.
  • Соединения:
    • Контроллер пилота: доп. резьба (приварные патрубки) или фланец,
    • Главный клапан: фланец.

Функции:

  • Регулятор перепада давления;
  • Чрезвычайно высокое передаточное отношение в результате низкого мин. расход (значение kVS) и высокий расход (kVS) главного клапана;
  • Небольшие габаритные размеры по сравнению со стандартной конструкцией (особенно высота);
  • Более высокая пропускная способность клапана для DN 150-250 по сравнению со стандартной конструкцией;
  • Высокая стабильность управления;
  • Плавный регулятор перепада давления.



Изображения - PCV, Клапаны с пилотным регулятором

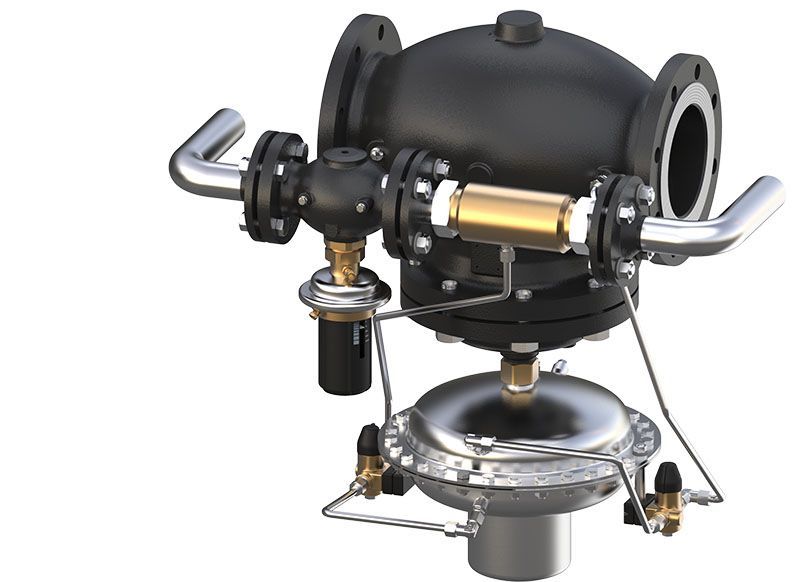

danfoss-pcv-klapan
Доступные для заказа модификации - PCV, Клапаны с пилотным регулятором
Код заказа Тип DN, мм kvs m3/h PN, бар Tmax, °С
003G1505 PCV-VFG 21 150 mm 320 m3/h 16 PN 150 °С
003G1506 PCV-VFG 21 200 mm 450 m3/h 16 PN 150 °С
003G1507 PCV-VFG 21 250 mm 630 m3/h 16 PN 150 °С
003G1523 PCV-VFG 21 100 mm 125 m3/h 25 PN 150 °С
003G1524 PCV-VFG 21 125 mm 160 m3/h 25 PN 150 °С
003G1525 PCV-VFG 21 150 mm 320 m3/h 25 PN 150 °С
003G1526 PCV-VFG 21 200 mm 450 m3/h 25 PN 150 °С
003G1527 PCV-VFG 21 250 mm 630 m3/h 25 PN 150 °С
003G1533 PCV-VFQ 21 100 mm 125 m3/h 16 PN 150 °С
003G1534 PCV-VFQ 21 125 mm 160 m3/h 16 PN 150 °С
003G1535 PCV-VFQ 21 150 mm 320 m3/h 16 PN 150 °С
003G1536 PCV-VFQ 21 200 mm 450 m3/h 16 PN 150 °С
003G1537 PCV-VFQ 21 250 mm 630 m3/h 16 PN 150 °С
003G1543 PCV-VFQ 21 100 mm 125 m3/h 25 PN 150 °С
003G1544 PCV-VFQ 21 125 mm 160 m3/h 25 PN 150 °С
003G1545 PCV-VFQ 21 150 mm 320 m3/h 25 PN 150 °С
003G1546 PCV-VFQ 21 200 mm 450 m3/h 25 PN 150 °С
003G1547 PCV-VFQ 21 250 mm 630 m3/h 25 PN 150 °С
003G1553 PCV-VFGS 2 100 mm 125 m3/h 16 PN 200 °С
003G1554 PCV-VFGS 2 125 mm 160 m3/h 16 PN 200 °С
003G1555 PCV-VFGS 2 150 mm 320 m3/h 16 PN 200 °С
003G1556 PCV-VFGS 2 200 mm 450 m3/h 16 PN 200 °С
003G1557 PCV-VFGS 2 250 mm 630 m3/h 16 PN 200 °С
003G1563 PCV-VFGS 2 100 mm 125 m3/h 25 PN 200 °С
003G1564 PCV-VFGS 2 125 mm 160 m3/h 25 PN 200 °С
003G1565 PCV-VFGS 2 150 mm 320 m3/h 40 PN 200 °С
003G1566 PCV-VFGS 2 200 mm 450 m3/h 40 PN 200 °С
003G1567 PCV-VFGS 2 250 mm 630 m3/h 40 PN 200 °С
003G1573 PCV-VFG 21 100 mm 125 m3/h 16 PN 150 °С
003G1574 PCV-VFG 21 125 mm 160 m3/h 16 PN 150 °С
