USV-I, Ручний клапан з налаштуванням і дренажним краном

USV-I, Ручний клапан з налаштуванням і дренажним краном
Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:
Максим Гох: 068 957 0213
Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.
Отримати консультацію
Ціна: 31.00 - 123.00 EUR

USV-I, Ручний запірно-вимірювальний клапан з попердньою настройкою та дренажним краном, внутрнішня різьба


Балансування систем опалення – один із найефективніших способів підвищити енергоефективність усієї системи в цілому. Адже неправильні витрати холодо- або теплоносія можуть порушити температурний режим повітря в житловому/робочому приміщенні, погіршити роботу автоматики, викликати шуми, швидко вивести з ладу насоси, котли, труби, та й змусити всю систему в цілому неекономічно працювати. Відомо, що з підвищенні температурних показників на 1°З виходить перевитрата теплоенергії на 6-10%. Ручний запірно-вимірювальний клапан USV-I від Danfoss є важливою частиною балансувальної арматури.


Конструкція клапана


Клапан поєднує у собі 2 функції:
  • запірну – відкриває/закриває струм робочого середовища у трубопроводі або на окремій його ділянці;
  • вимірювальну – можливість вимірювання витрати робочого середовища та Р на клапані за допомогою приєднання вимірювальних приладів від Danfoss PFM 3000 або PFM 4000 через вимірювальний ніпель та дренажний кран.
Функції пристрою обумовлені його комплектацією, що містить:
  • запірну ручку;
  • запірний шток;
  • настановний шпиндель;
  • шкільний диск;
  • кільця ущільнювачів;
  • конус клапана;
  • корпус клапана
Модель застосовується у системах із постійним гідравлічним режимом. Робочим середовищем може бути вода/водогліколева суміш з концентрацією гліколю до 30%.


Технічні характеристики


Для правильного підбору запірно-вимірювальної арматури необхідно враховувати її технічні характеристики:
  • номінальним діаметром – 15-50 мм;
  • пропускну здатність – 1,6-16 м3/ч;
  • номінальним Р – 16 бар;
  • t робочого середовища - від -20 ° С до + 120 ° С.
Компанія випускає 12 модифікацій пристосування, що відрізняються пропускною здатністю та розмірами клапана. У різних моделях може відрізнятися тип приєднання – зовнішнє або внутрішнє різьблення. Така різноманітність дозволяє підібрати клапан із максимальною відповідністю необхідних параметрів.


Що потрібно знати про монтаж?


Для надійної роботи клапана та дотримання всіх функцій необхідно дотримуватись певних правил його встановлення:
  1. Потрібно чітко забезпечувати монтажне положення клапана. Для цього у теплоносія спрямованість руху має відповідати стрілці на корпусі. В іншому випадку клапану розрахунковий опір з необхідною витратою не буде забезпечено. Як розташувати шток, для більшості моделей не відіграє ролі, тому його можна встановити в будь-якій з площин.
  2. Клапан повинен розташовуватися на ділянці трубопроводу, що подає так, щоб дренажний кран знаходився з боку споживача.
  3. Робочі органи клапана повинні бути захищені від влучення механічних забруднень. При монтажі перед клапаном обов'язково треба передбачити встановлення грязьовика або фільтра.
  4. Для усунення турбулентного руху рідини до та після клапана треба змонтувати прямі ділянки трубопроводу відповідної довжини. Ця вимога буде вказана у документації на клапан.
Крім того, налаштування клапана можна змінювати в процесі експлуатації, якщо змінився гідравлічний опір у системі в цілому, тому що з часом прохідний переріз сталевих труб, наприклад, стає іншим.

Зображення - USV-I, Ручний клапан з налаштуванням і дренажним краном

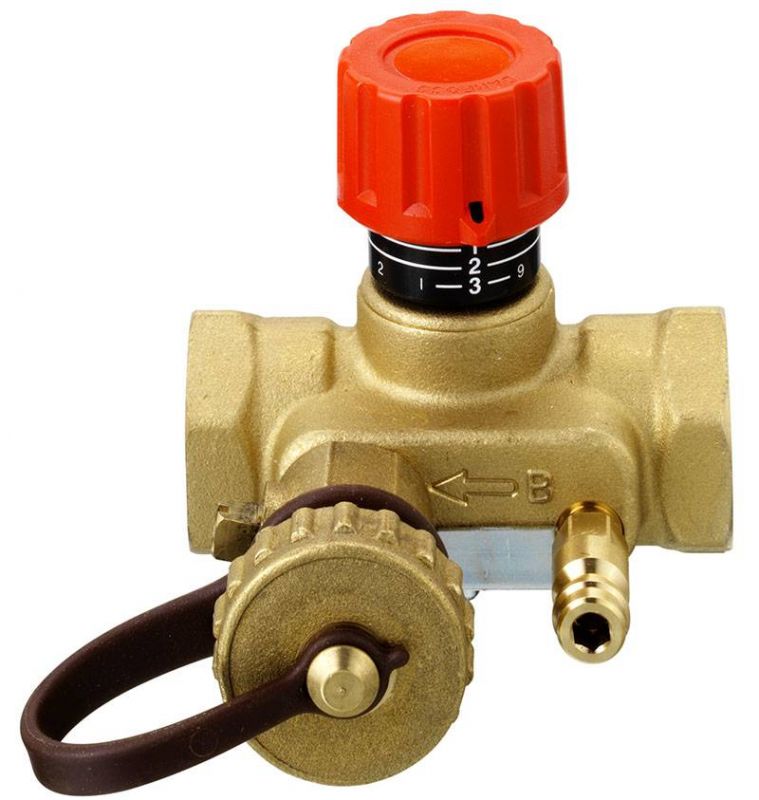

obedinyaet-funktsii-balansirovochnogo-zapornogo-i-drenazhnogo-klapanov

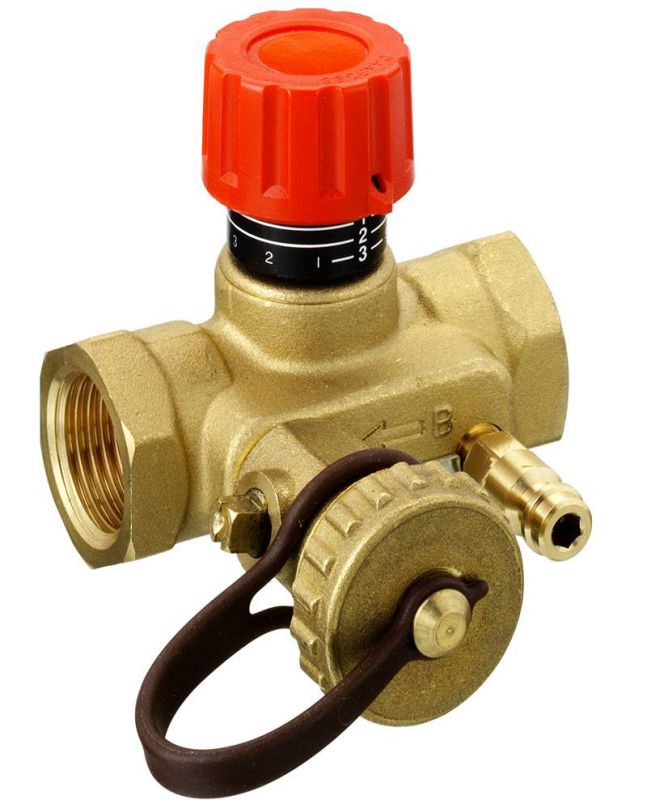

ruchnye-balansirovochnye-klapany-tipa-usv-i-prednaznacheny-dlya-gidravlicheskoj-balansirovki-sistem-otopleniya

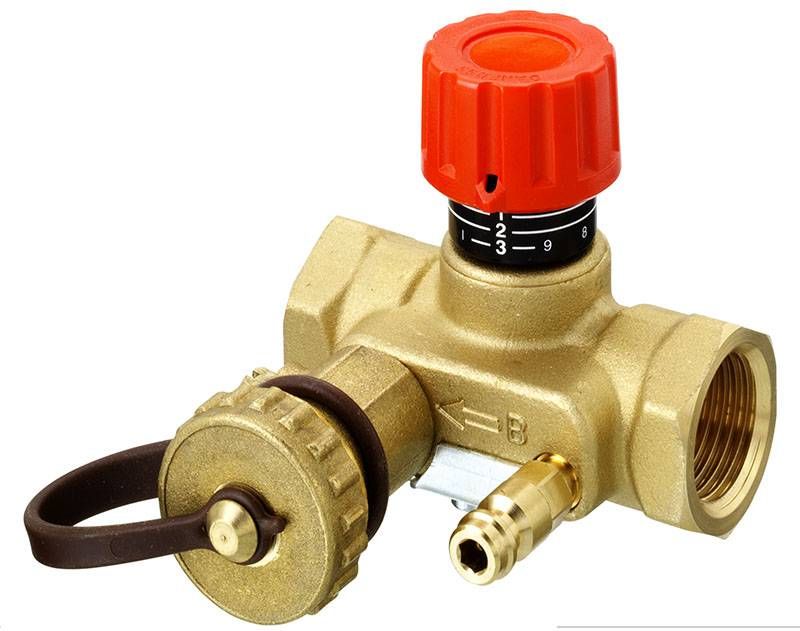

usv-i-ruchnoj-zaporno-izmeritelnyj-klapan
Доступні для замовлення модифікації - USV-I, Ручний клапан з налаштуванням і дренажним краном
Код замовлення Тип Kvs, м3/h Приєднання корпусу клапана Діапазон налаштування Розмір клапана
003Z2131 USV-I 15 1,6 m3/h Rp 1/2 - 16 mm
003Z2132 USV-I 20 2,5 m3/h Rp 3/4 - 20 mm
003Z2133 USV-I 25 4 m3/h Rp 1 - 25 mm
003Z2134 USV-I 32 6,3 m3/h Rp 1 1/4 - 32 mm
003Z2135 USV-I 40 10 m3/h Rp 1 1/2 - 40 mm
003Z2136 USV-I 1.6 m3/h - - 15 mm
003Z2137 USV-I 2.5 m3/h - - 20 mm
003Z2138 USV-I 4 m3/h - - 25 mm
003Z2139 USV-I 6.3 m3/h - - 32 mm
003Z2140 USV-I 10 m3/h - - 40 mm
003Z2151 USV-I 50 16 m3/h Rp 2 - 50 mm
003Z2152 USV-I 16 m3/h - - 50 mm
