MSV-S, Ручний запірний клапан, внутрішня різьба

Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:

Максим Гох: 068 957 0213

Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.

Ціна: 21.00 - 107.00 EUR

Опис Документація Зображення Модифікації

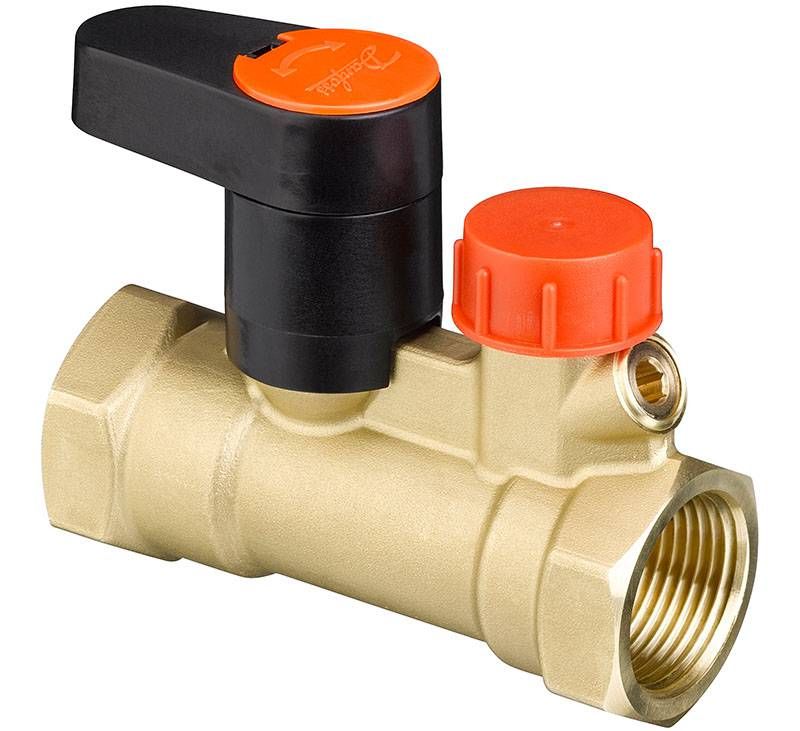

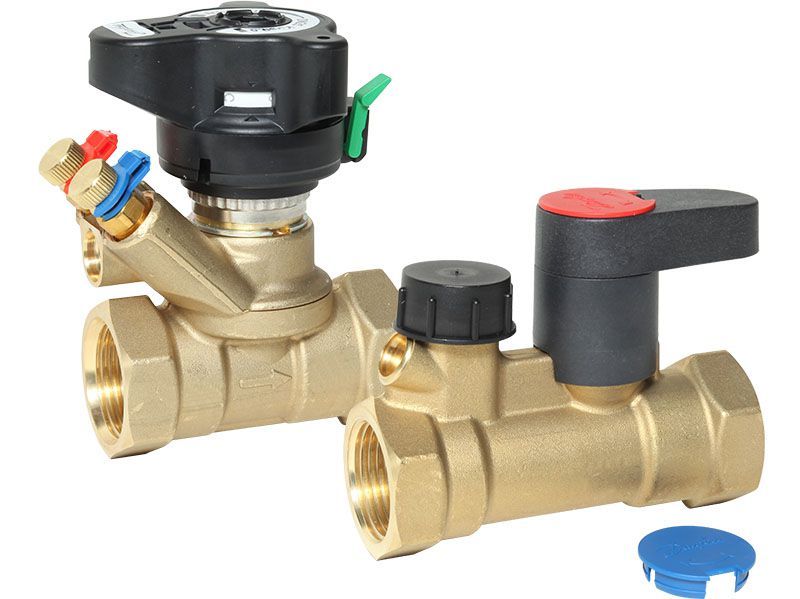

Ручний вентиль запірний муфтовий, внутрішня різьба MSV-S

Нове покоління ручних запірних клапанів від данської компанії Danfoss включає модель MSV-S. Використовується клапан у системах опалення, кондиціювання, вентиляції, теплої підлоги та ін.

Пристрій клапана та його особливості

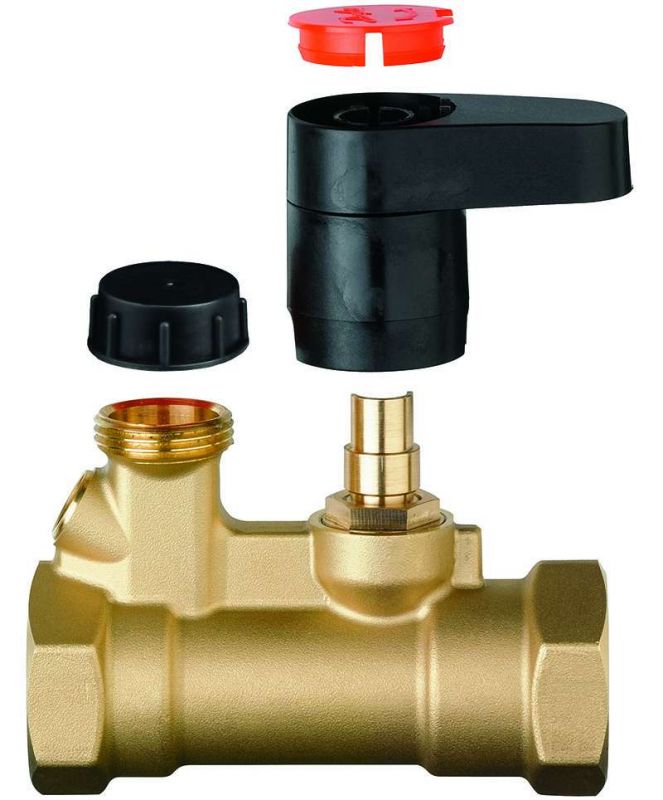

Простий у монтажі, обслуговуванні та експлуатації ручний клапан складається з:

латунного корпусу;
кульового крана;
затискного гвинта;
штока;
втулки кульового крана;
гвинта рукоятки;
власне рукоятки;
кришки рукоятки;
дренажного крана із захисним ковпачком та запірним гвинтом.

Обертання рукоятки на 90° вліво або вправо дозволяє перекривати потік робочого середовища (РС) на заданих ділянках і регулювати параметри РС, що транспортуються за допомогою зміни їх витрати. Кульовий кран перекриває транспортування рідини внаслідок обертання запірного органу, що має сферичну форму навколо своєї осі. Клапан має запірну функцію класу «А» – на 100% герметичний завдяки надійному та довговічному ущільненню.

Кульовий кран використовується для замикання середовища в трубопроводах, де важливий мінімальний гідравлічний опір і де потрібний вільний прохід для пропуску пристроїв очищення трубопроводу, а також де необхідно швидке перекриття трубопроводу. Дренажний кран дозволяє видалити рідину із системи без її демонтажу.

Від засмічення кран захищений пластиковим ковпачком. Перекривається він за допомогою гвинта, який відкривається/закривається за допомогою торцевого шестигранного ключа на 6 мм. Гвинт надійно зафіксований і не загубиться під час відкручування.

При монтажі в обмежених місцях цінується можливість зняття ручки клапана. Важливою особливістю моделі є вимірювання тиску в системі. Гідравлічний опір не змінюється при повністю відкритому кульовому крані. Якщо ручка розташовується перпендикулярно до осі клапана, то кран знаходиться в положенні «закритий», а при локалізації паралельно – «відкритий».

Які вимоги висуваються до запірної арматури?

Через те, що промисловість випускає трубопровідну арматуру з величезною різноманітністю видів, що мають однакові основні параметри, виникає необхідність вибору такого пристрою, який би відповідав безлічі вимог. До таких відносяться:

висока герметичність затвора;
низький гідравлічний опір;
невелика маса;
малі габарити;
часте спрацьовування – відкривання/закривання;
двопозиційне регулювання;
рівнопрохідність арматури та трубопроводу;
швидкодія – невелика кількість обертів рукоятки;
малошумність;
низьке приводне зусилля;
простий монтаж;
дешеве обслуговування;
висока пропускна спроможність;
довговічність та ін.

Всім цим вимогам максимально повно відповідає ручний запірний клапан із внутрішнім різьбленням MSV-S.

Технічні характеристики

Модифікації моделі MSV-S мають різний номінальний діаметр від 15 до 50 DN. Важливою характеристикою виробу є його пропускна здатність. Для різних модифікацій клапана вона становить kvs = 3-40 м3/год.

Номінальний тиск, який витримує пристрій, становить PN: 20 бар. Температура середовища може становити від -20°С до +120°С. Під'єднання здійснюється за допомогою внутрішнього (DN 15...50 мм) різьблення.

Широкий модельний ряд продуктів сімейства MSV дозволяє споживачеві підібрати пристрій, що максимально відповідає характеристикам та вимогам мережі.

Документація для - MSV-S, Ручний запірний клапан, внутрішня різьба

Технічний опис запірний клапан LENO MSV-S (Technical description).pdf

Зображення - MSV-S, Ручний запірний клапан, внутрішня різьба

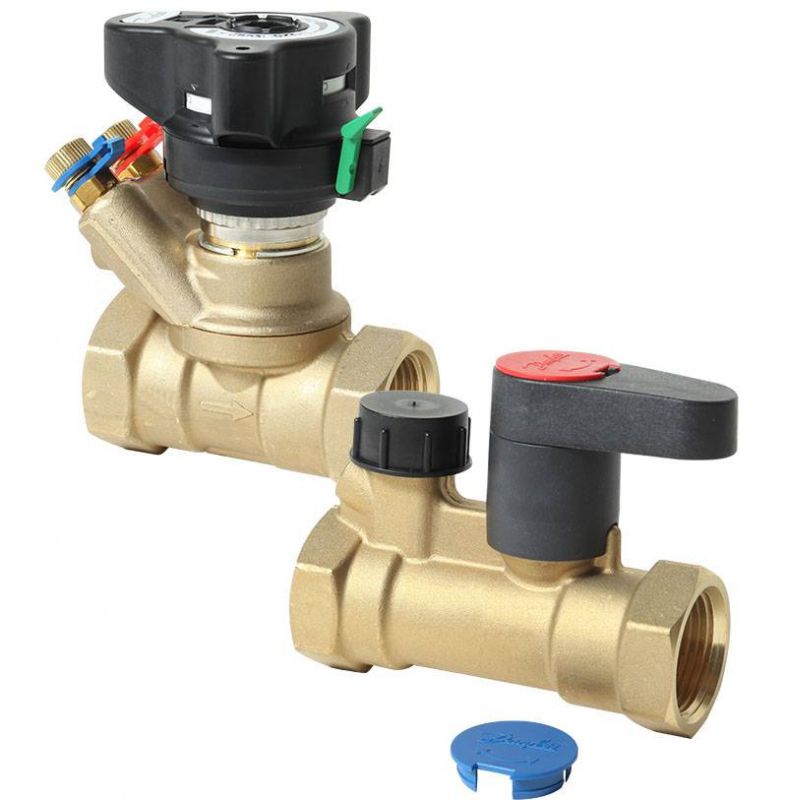

zapornye-klapany-s-drenazhnym-kranom-tipa-leno-msv-s

Доступні для замовлення модифікації - MSV-S, Ручний запірний клапан, внутрішня різьба

Код замовлення	Тип	Kvs, м3/h	Приєднання корпусу клапана	Діапазон налаштування	Розмір клапана
003Z4011	МSV-S 15	3 m3/h	Rp 1/2	-	16 mm
003Z4012	МSV-S 20	6 m3/h	Rp 3/4	-	20 mm
003Z4013	МSV-S 25	9,5 m3/h	Rp 1	-	25 mm
003Z4014	МSV-S 32	18 m3/h	Rp 1 1/4	-	32 mm
003Z4015	МSV-S 40	26 m3/h	Rp 1 1/2	-	40 mm
003Z4016	МSV-S 50	40 m3/h	Rp 2	-	50 mm
