MSV-S, Ручной запорный клапан, внутренняя резьба

MSV-S, Ручной запорный клапан, внутренняя резьба
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Максим Гох: 068 957 0213
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.
Получить консультацию
Цена: 21.00 - 107.00 EUR

Ручной вентиль запорный муфтовый, внутренняя резьба MSV-S


Новое поколение ручных запорных клапанов от датской компании Danfoss включает модель MSV-S. Используется клапан в системах отопления, кондиционирования, вентиляции, теплого пола и др.


Устройство клапана и его особенности


Простой в монтаже, обслуживании и эксплуатации ручной клапан состоит из:
  • латунного корпуса;
  • шарового крана;
  • зажимного винта;
  • штока;
  • втулки шарового крана;
  • винта рукоятки;
  • собственно рукоятки;
  • крышки рукоятки;
  • дренажного крана с защитным колпачком и запорным винтом.
Вращение рукоятки на 90° влево или вправо позволяет перекрывать поток рабочей среды (РС) на заданных участках и регулировать параметры транспортируемых РС посредством изменения их расхода. Шаровой кран перекрывает транспортировку жидкости вследствие вращения запорного органа, имеющего сферическую форму, вокруг собственной оси. Клапан имеет запорную функцию класса «А» – на 100% герметичен благодаря надежному и долговечному уплотнению.

Шаровой кран используется для запирания среды в трубопроводах, где важно минимальное гидравлическое сопротивление и где требуется свободный проход для пропуска устройств очистки трубопровода, а также где необходимо быстрое перекрытие трубопровода. Дренажный кран позволяет удалить жидкость из системы без ее демонтажа.

От засора кран защищен пластиковым колпачком. Перекрывается он с помощью запорного винта, который открывается/закрывается посредством торцевого шестигранного ключа на 6 мм. Винт надежно зафиксирован и не потеряется при откручивании.

При монтаже в ограниченных пространствах ценится возможность снятия ручки клапана. Важной особенностью модели является замер давления в системе. Гидравлическое сопротивление не изменяется при полностью открытом шаровом кране. Если ручка располагается перпендикулярно оси клапана, то кран находится в положении «закрыт», а при локализации параллельно – «открыт».


Какие требования предъявляются к запорной арматуре?


Из-за того, что промышленность выпускает трубопроводную арматуру с огромным разнообразием видов, имеющих одинаковые основные параметры, возникает необходимость выбора такого устройства, которое бы отвечало множеству требований. К таковым относятся:
  • высокая герметичность затвора;
  • низкое гидравлическое сопротивление;
  • небольшая масса;
  • малые габариты;
  • частое срабатывание – открывание/закрывание;
  • двухпозиционное регулирование;
  • равнопроходность арматуры и трубопровода;
  • быстродействие – небольшое количество оборотов рукоятки;
  • малошумность;
  • низкое приводное усилие;
  • простой монтаж;
  • дешевое обслуживание;
  • высокая пропускная способность;
  • долговечность и др.
Всем этим требованиям максимально полно отвечает ручной запорный клапан с внутренней резьбой MSV-S.


Технические характеристики


Модификации модели MSV-S имеют разный номинальный диаметр – от 15 до 50 DN. Важной характеристикой изделия является его пропускная способность. Для разных модификаций клапана она составляет kvs = 3-40 м3/ч.

Номинальное давление, которое выдерживает устройство, составляет PN: 20 бар. Температура пропускаемой среды может составлять от -20°С до +120°С. Подсоединение осуществляется с помощью внутренней (DN 15...50 мм) резьбы.

Широкий модельный ряд продуктов семейства MSV позволяет потребителю подобрать устройство, максимально соответствующее характеристикам и требованиям сети.

Документация для - MSV-S, Ручной запорный клапан, внутренняя резьба
Изображения - MSV-S, Ручной запорный клапан, внутренняя резьба

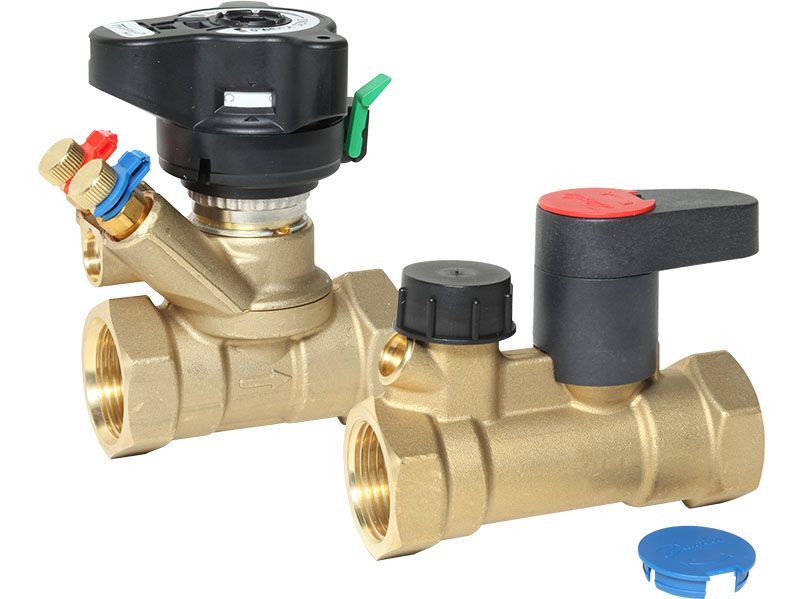

vnutrennyaya-rezba-msv-s

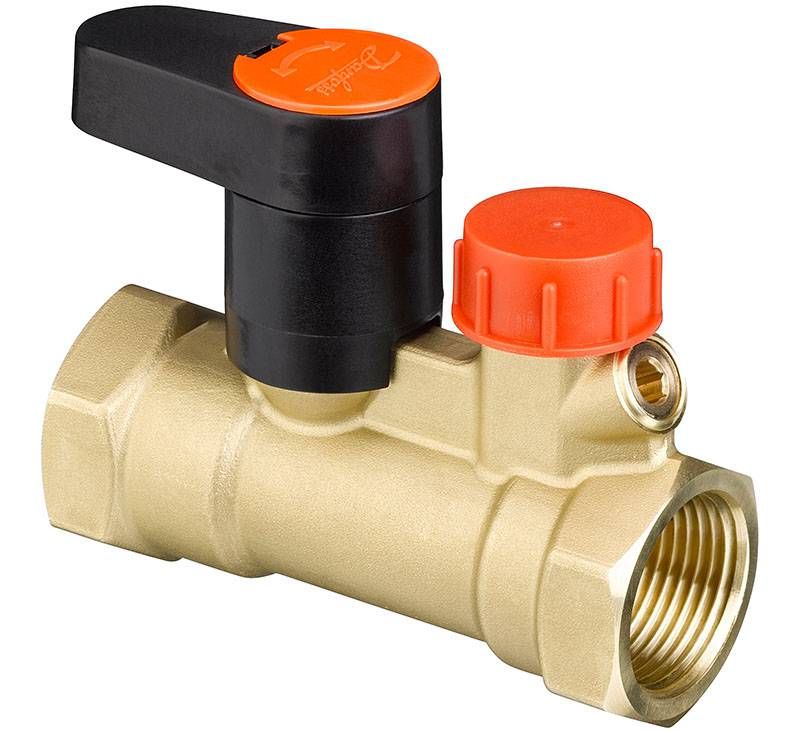

msv-s-ruchnoj-zapornyj-klapan

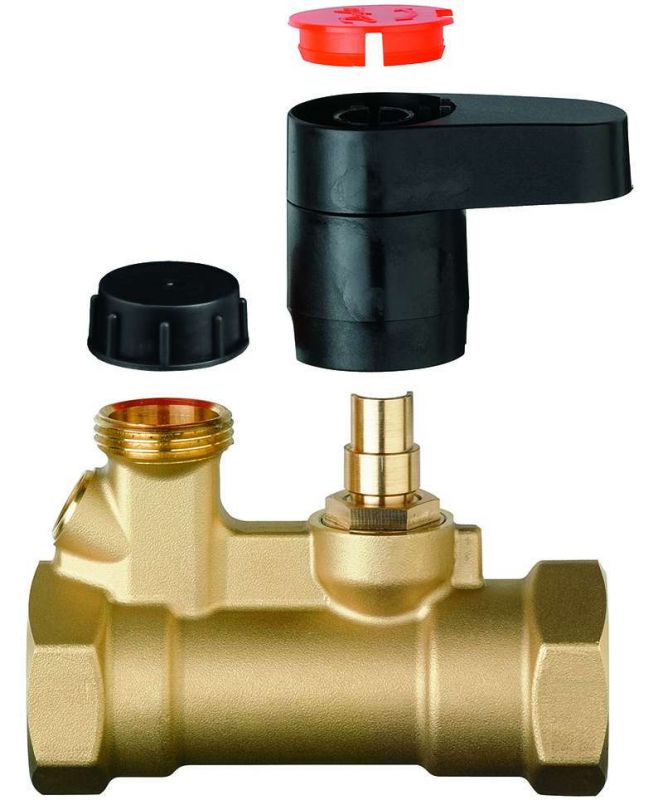

zapornaya-funktsiya-klassa-a

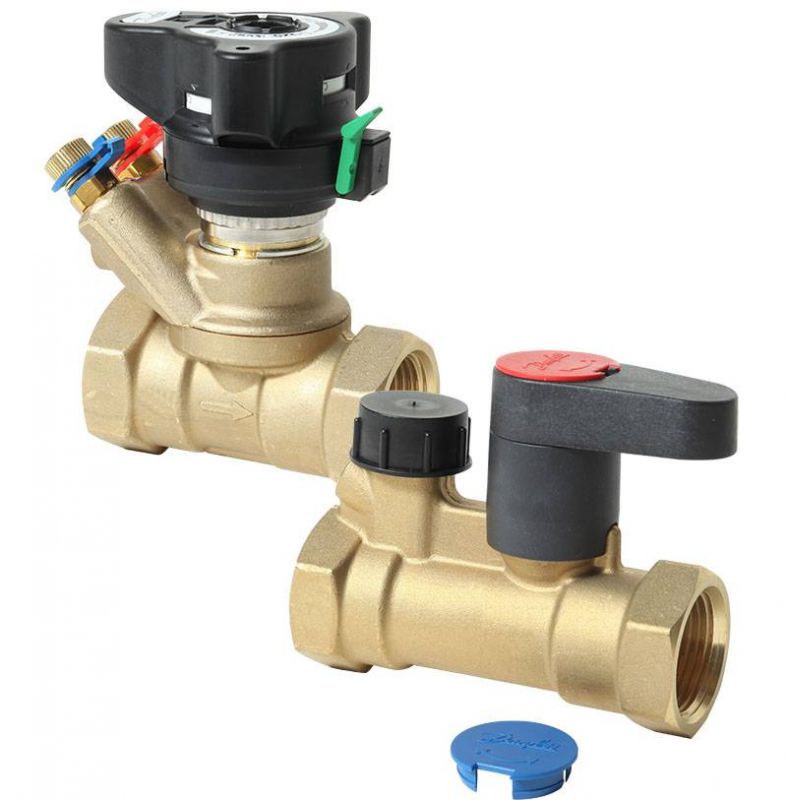

zapornye-klapany-s-drenazhnym-kranom-tipa-leno-msv-s
Доступные для заказа модификации - MSV-S, Ручной запорный клапан, внутренняя резьба
Код заказа Тип Kvs, м3/h Присоединение корпуса клапана Диапазон настройки Размер клапана
003Z4011 МSV-S 15 3 m3/h Rp 1/2 - 15 mm
003Z4012 МSV-S 20 6 m3/h Rp 3/4 - 20 mm
003Z4013 МSV-S 25 9,5 m3/h Rp 1 - 25 mm
003Z4014 МSV-S 32 18 m3/h Rp 1 1/4 - 32 mm
003Z4015 МSV-S 40 26 m3/h Rp 1 1/2 - 40 mm
003Z4016 МSV-S 50 40 m3/h Rp 2 - 50 mm
