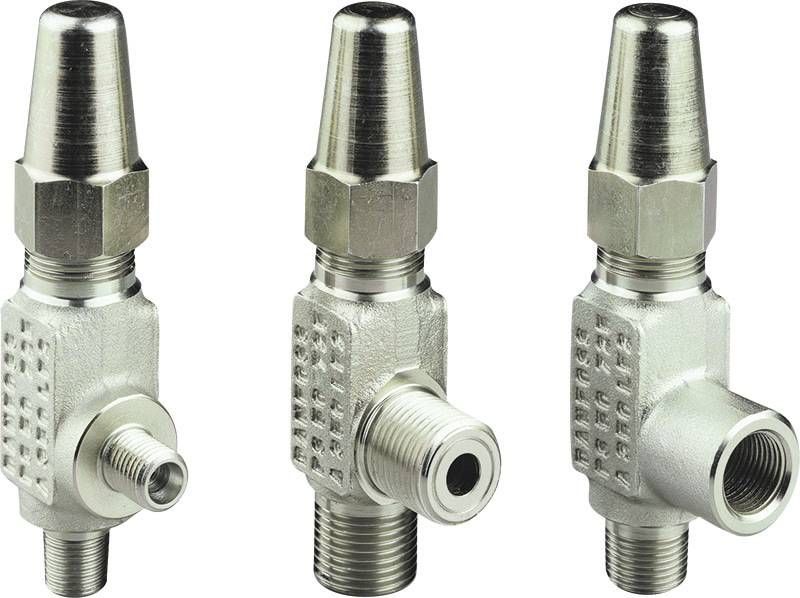

Манометричний запірний голчастий вентиль SNV-ST

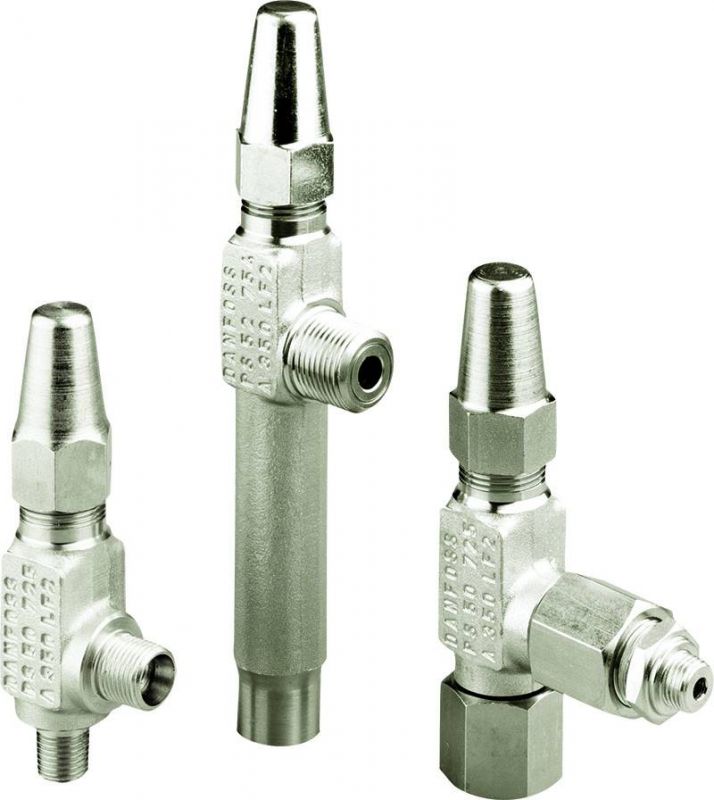

Клапани SNV-ST задовольняють всім вимогам, що пред'являються до промислових систем охолодження. Вони мають відмінні гідравлічні характеристики і призначені для роботи в якості сервісних клапанів.
Переваги
- Застосовуються з ГХФУ, негорючими ДФУ холодоагентами, R717 (аміак) і R744 (CO2);
- Призначені для установок, що працюють у важких умовах, включаючи високі тиску і широкий діапазон температур;
- Клапани SNV-ST мають можливість зворотного посадки клапанного конуса (метал по металу);
- Мають невеликий розмір і малу вагу, прості в монтажі і обслуговуванні;
- Напрямок потоку робочого середовища не регламентоване;
- Мають високі пропускні характеристики;
- Кожен клапан має маркування із зазначенням типу і розміру;
- Корпус і головка клапана виконані з низькотемпературної стали (з нержавіючої сталі у клапана SNV-SS) відповідно до вимог директиви ЄС щодо обладнання, що працює під тиском (PED) та інших міжнародних стандартів;
- Підвищена надійність клапана забезпечується наявністю невиворачіваемого шпинделя.

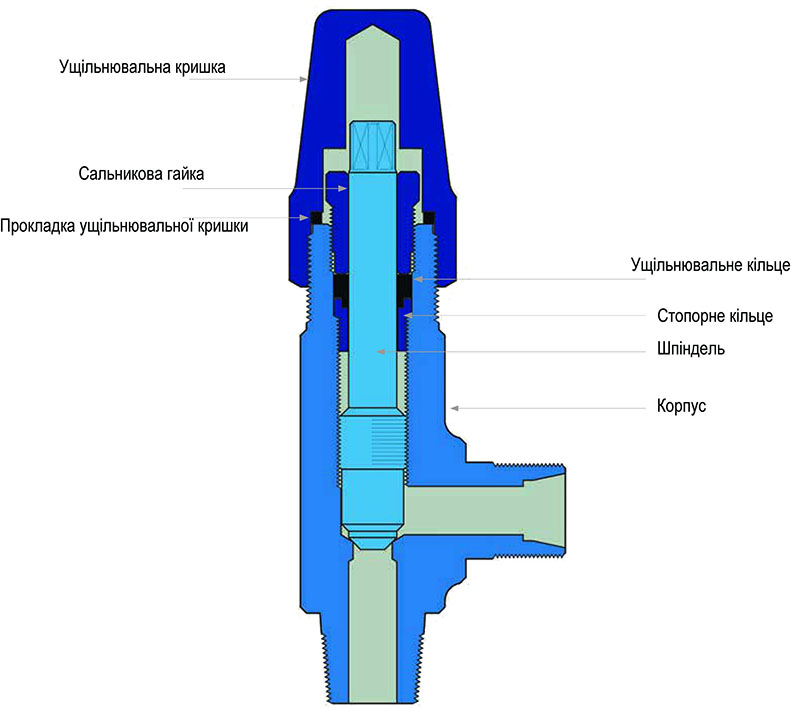

Конструкція
Клапани випускаються під наступні типи з'єднань:
- CD Під відрізне кільце;
- MPT з зовнішньої трубної різьбленням, NPT (ANSI / ASME B1.20.1);
- FPT з внутрішньої трубної різьбленням;
- NPT (ANSI / ASME B1.20.1);
- R з зовнішньої трубної різьбленням (ISO 7-1);
- RC з внутрішньої трубної різьбленням (ISO 7-1);
- G з зовнішньої трубної різьбленням;
- W Під зварювання.
Монтаж. Напрямок потоку робочого середовища через клапан не регламентовано. Корпус клапана витримує дуже високий внутрішній тиск, проте система трубопроводів повинна бути спроектована таким чином, щоб уникнути появи ділянок можливого скупчення рідкого холодоагенту і таким чином знизити ризик виникнення гідроудару при його термічному розширенні. Більш детальна інформація наведена в інструкції по монтажу клапанів SNV-ST.
Документація для - SNV-ST, Манометричний клапан
Зображення - SNV-ST, Манометричний клапан
Доступні для замовлення модифікації - SNV-ST, Манометричний клапан
Код замовлення | Тип | Максимальний робочий тиск | Робоча температура | Пропускна спроможність | Розмір з'єднання |
148B0082 | SNV-ST | 140 bar | -60 - 150 °C | — | 1/4x1/4 in |
148B0084 | SNV-ST | 140 bar | -60 - 150 °C | — | 1/2x1/2 in |
148B3649 | SNV-ST | 52 bar | -60 - 150 °C | — | 3/8x3/8 in |
148B3740 | SNV-ST | 52 bar | -60 – 150 °C | — | 10x10 mm |
148B3741 | SNV-ST | 52 bar | -60 – 150 °C | — | 10x10 mm |
148B3742 | SNV-ST | 52 bar | -60 – 150 °C | — | 6x6 mm |
148B3743 | SNV-ST | 52 bar | -60 – 150 °C | — | 10x10 mm |
148B3744 | SNV-ST | 52 bar | -60 – 150 °C | — | 10x6 mm |
148B3745 | SNV-ST | 52 bar | -60 – 150 °C | — | 12x12 mm |
148B3746 | SNV-ST | 52 bar | -60 – 150 °C | — | 6x6 mm |
148B3747 | SNV-ST | 52 bar | -60 – 150 °C | — | 10x10 mm |
148B3768 | SNV-ST | 52 bar | -60 – 150 °C | — | 12x10 mm |
148B3769 | SNV-ST | 52 bar | -60 – 150 °C | — | 12x12 mm |
148B3778 | SNV-ST | 52 bar | -60 – 150 °C | — | 12x12 mm |
148B4177 | SNV-ST | 52 bar | -60 – 150 °C | — | 10x10 mm |
148B4179 | SNV-ST | 52 bar | -60 – 150 °C | — | 12x12 mm |
148B4180 | SNV-ST | 52 bar | -60 – 150 °C | — | 6x6 mm |
148B4181 | SNV-ST | 52 bar | -60 – 150 °C | — | 10x10 mm |
148B4209 | SNV-ST | 52 bar | -60 - 150 °C | — | 12/8x1/2 in |
148B4210 | SNV-ST | 52 bar | -60 – 150 °C | — | 12x10 mm |
148B4211 | SNV-ST | 52 bar | -60 – 150 °C | — | 12x12 mm |
148B4216 | SNV-ST | 52 bar | -60 – 150 °C | — | 6x6 mm |
148B4218 | SNV-ST | 52 bar | -60 – 150 °C | — | 12x12 mm |
148B4219 | SNV-ST | 52 bar | -60 – 150 °C | — | 12x12 mm |
148B4223 | SNV-ST | 52 bar | -60 – 150 °C | — | 6x6 mm |
148B4224 | SNV-ST | 52 bar | -60 – 150 °C | — | 12x12 mm |
148B4225 | SNV-ST | 52 bar | -60 – 150 °C | — | 10x10 mm |
148B4226 | SNV-ST | 52 bar | -60 – 150 °C | — | 10x12 mm |
148B4227 | SNV-ST | 52 bar | -60 – 150 °C | — | 10x10 mm |
148B4228 | SNV-ST | 52 bar | -60 – 150 °C | — | 10x6 mm |
148B4229 | SNV-ST | 52 bar | -60 – 150 °C | — | 6x6 mm |
148B4230 | SNV-ST | 52 bar | -60 – 150 °C | — | 6x11 mm |
148B4231 | SNV-ST | 52 bar | -60 - 150 °C | — | 1/4x1/4 in |
148B4232 | SNV-ST | 52 bar | -60 – 150 °C | — | 6x6 mm |
148B4233 | SNV-ST | 52 bar | -60 - 150 °C | — | 1/2x3/8 in |
148B4386 | SNV-ST | 52 bar | -60 - 150 °C | — | 3/8x3/8 in |
148B4495 | SNV-ST | 52 bar | -60 - 150 °C | — | 1/2x1/4 in |
148B4564 | SNV-ST | 52 bar | -60 – 150 °C | — | 12x12 mm |
148B4565 | SNV-ST | 52 bar | -60 - 150 °C | — | 1/2x3/8 in |
148B4566 | SNV-ST | 52 bar | -60 – 150 °C | — | 6x11 mm |
148B4567 | SNV-ST | 52 bar | -60 - 150 °C | — | 1/4x1/4 in |
148B4568 | SNV-ST | 52 bar | -60 - 150 °C | — | 1/4x1/4 in |
148B4570 | SNV-ST | 52 bar | -60 – 150 °C | — | 12x12 mm |
148B4571 | SNV-ST | 52 bar | -60 - 150 °C | — | 1/2x1/2 in |
148B4572 | SNV-ST | 52 bar | -60 - 150 °C | — | 3/8x3/8 in |
148B4574 | SNV-ST | 52 bar | -60 - 150 °C | — | 1/4x1/4 in |
148B4575 | SNV-ST | 52 bar | -60 - 150 °C | — | 10x10 mm |
148B4579 | SNV-ST | 52 bar | -60 - 150 °C | — | 1/4x1/4 in |
148B4580 | SNV-ST | 52 bar | -60 - 150 °C | — | 3/8x3/8 in |
148B4723 | SNV-ST | 52 bar | -60 - 150 °C | — | 1/2 in x 10 mm |
148B4772 | SNV-ST | 52 bar | -60 – 150 °C | — | 6x6 mm |
148B6400 | SNV-ST | 52 bar | -60 - 150 °C | — | 10x10 mm |
148B6607 | SNV-ST | 52 bar | -60 - 150 °C | — | 3/8x3/8 in |
148B9812 | SNV-ST | 52 bar | -60 - 150 °C | — | 1/4x1/4 in |
