Відсічний клапан SVA-DL


Клапани SVA-DL - це кутові запірні клапани, що задовольняють всім вимогам, що пред'являються до запірного обладнання для промислових холодильних установок. Клапан SVA-DL (клапан для роботи при малому перепаді тиску) розроблений з обмеженням по відкриванню функції клапана. До бічного штуцера підводиться більш високий тиск, а до нижнього штуцера підводиться знижений тиск. Таким чином, клапан SVA-DL є двоступеневий перепускний клапан. Клапани SVA-DL мають зворотну посадку конуса клапана, що дозволяє проводити заміну ущільнення шпинделя навіть тоді, коли клапан знаходиться під тиском. Клапани мають невеликий гідравлічний опір, легко встановлюються і обслуговуються. Клапанний конус забезпечує щільне закриття клапана.


Переваги

  • Працюють з усіма холодоагентами, включаючи R 717 (аміак) і R744 (CO2).
  • Додаткове обладнання: - Маховик - використовується при частому відкритті і закритті клапана. - Ковпачок клапана - використовується при нечасто експлуатації клапана.
  • Клапани мають кутовий виконання з подовженим штоком для теплоізольованих сістем.Клапани і ковпачки можуть бути опломбовані для запобігання несанкціонованому доступу.
  • Мають зворотну посадку клапанного конуса з прокладкою PTFE.
  • Конструкція кришки клапана зручна для нанесення теплоізоляції при використанні в низькотемпературних холодильних системах.
  • Корпус клапана та кришка виготовлені з низькотемпературної стали, в відповідно до Директиви ЄС щодо обладнання, що працює під тиском (PED) і іншими міжнародними вимогами.

Принцип дії


Запірні вентилі SVA-DL сконструйовані з обмеженнями по напрямку руху потоку (перепаду тиску) робочої середовища. Для забезпечення оптимальної роботи клапана потік робочого середовища повинен бути спрямований через бічний штуцер клапана до конусу клапана. При такому напрямку руху потоку забезпечується двоступенева відкриття конуса клапана.
Зображення - SVA-DL, Відсічний клапан

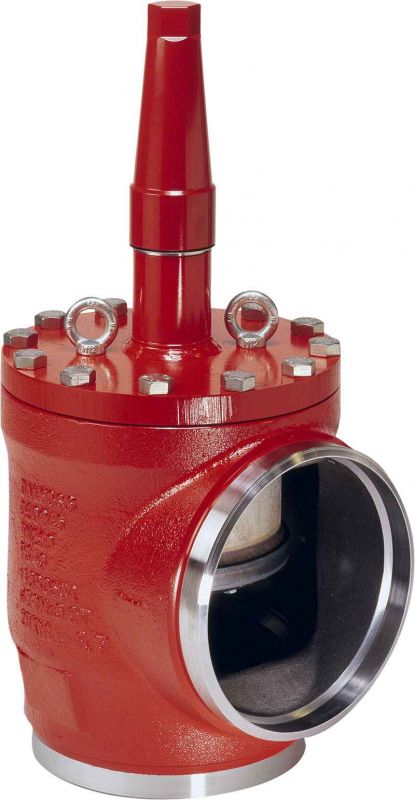

klapany-sva-dl-eto-uglovye-zapornye-klapany
sva-dl-otsechnoj-klapan
Доступні для замовлення модифікації - SVA-DL, Відсічний клапан
Код замовлення Тип Максимальний робочий тиск Робоча температура Пропускна спроможність Розмір з'єднання
148B3760 SVA-DL250 40 bar -60 – 150 °C 1610 m3/h 250x250 mm
148B3761 SVA-DL250 40 bar -60 – 150 °C 1610 m3/h 250x250 mm
148B3762 SVA-DL250 40 bar -60 – 150 °C 1610 m3/h 250x250 mm
148B3763 SVA-DL250 40 bar -60 – 150 °C 1610 m3/h 250x250 mm
148B3770 SVA-DL300 40 bar -60 – 150 °C 1610 m3/h 300x300 mm
148B3771 SVA-DL300 40 bar -60 – 150 °C 1610 m3/h 300x300 mm
148B3772 SVA-DL300 40 bar -60 – 150 °C 1610 m3/h 300x300 mm
148B3773 SVA-DL300 40 bar -60 – 150 °C 1610 m3/h 300x300 mm
