Отсечной клапан SVA-DL


Клапаны SVA-DL - это угловые запорные клапаны, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию для промышленных холодильных установок. Клапан SVA-DL (клапан для работы при малом перепаде давления) разработан с ограничением по открывающей функции клапана. К боковому штуцеру подводится более высокое давление, а к нижнему штуцеру подводится пониженное давление. Таким образом, клапан SVA-DL представляет собой двухступенчатый перепускной клапан. Клапаны SVA-DL имеют обратную посадку конуса клапана, что позволяет производить замену уплотнения шпинделя даже тогда, когда клапан находится под давлением. Клапаны имеют небольшое гидравлическое сопротивление, легко устанавливаются и обслуживаются. Клапанный конус обеспечивает плотное закрытие клапана.


Преимущества

  • Работают со всеми хладагентами, включая R 717 (аммиак) и R744 (CO2).
  • Дополнительное оборудование: – Маховик – используется при частом открытии и закрытии клапана. – Колпачок клапана – используется при нечастой эксплуатации клапана.
  • Клапаны имеют угловое исполнение с удлинённым штоком для теплоизолированных систем.Клапаны и колпачки могут быть опломбированы для предотвращения несанкционированного доступа.
  • Имеют обратную посадку клапанного конуса с прокладкой PTFE.
  • Конструкция крышки клапана удобна для нанесения теплоизоляции при использовании в низкотемпературных холодильных системах.
  • Корпус клапана и крышка изготовлены из низкотемпературной стали,в в соответствии с Директивой ЕС по оборудованию, работающему под давлением (PED) и другими международными требованиями.

Принцип действия


Вентили запорные SVA-DL сконструированые с ограничениями по направлению движения потока (перепаду давления) рабочей среды. Для обеспечения наилучшей производительности клапана поток рабочей среды должен быть направлен через боковой штуцер клапана к конусу клапана. При таком направлении движения потока обеспечивается двухступенчатое открытие конуса клапана.
Изображения - SVA-DL, Отсечной клапан

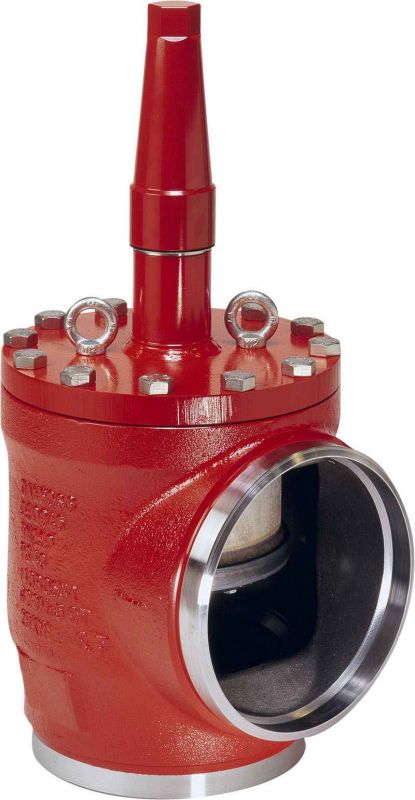

klapany-sva-dl-eto-uglovye-zapornye-klapany

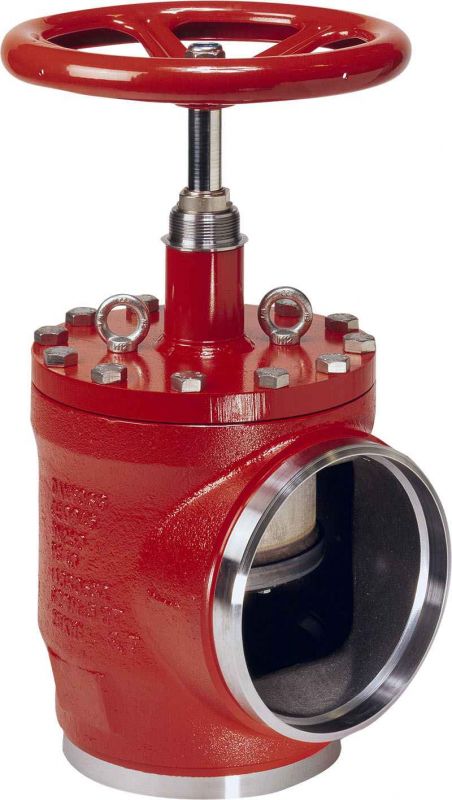

sva-dl-otsechnoj-klapan
Доступные для заказа модификации - SVA-DL, Отсечной клапан
Код заказа Тип Максимальное рабочее давление Рабочая температура Пропускная способность Размер подключения
148B3760 SVA-DL250 40 bar -60 – 150 °C 1610 m3/h 250x250 mm
148B3761 SVA-DL250 40 bar -60 – 150 °C 1610 m3/h 250x250 mm
148B3762 SVA-DL250 40 bar -60 – 150 °C 1610 m3/h 250x250 mm
148B3763 SVA-DL250 40 bar -60 – 150 °C 1610 m3/h 250x250 mm
148B3770 SVA-DL300 40 bar -60 – 150 °C 1610 m3/h 300x300 mm
148B3771 SVA-DL300 40 bar -60 – 150 °C 1610 m3/h 300x300 mm
148B3772 SVA-DL300 40 bar -60 – 150 °C 1610 m3/h 300x300 mm
148B3773 SVA-DL300 40 bar -60 – 150 °C 1610 m3/h 300x300 mm
