SNV-ST, Манометрический клапан
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Максим Гох: 068 957 0213
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.
Манометрический запорный игольчатый вентиль SNV-ST
Клапаны SNV-ST удовлетворяют всем требованиям, предъявляемым к промышленным системам охлаждения. Они имеют отличные гидравлические характеристики и предназначены для работы в качестве сервисных клапанов.
Преимущества
- Применяются с ГХФУ, негорючими ГФУ хладагентами, R717 (аммиак) и R744 (CO2);
- Предназначены для установок, работающих в тяжелых условиях, включая высокие давления и широкий диапазон температур;
- Клапаны SNV-ST имеют возможность обратной посадки клапанного конуса (металл по металлу);
- Имеют небольшой размер и малый вес, просты в монтаже и обслуживании;
- Направление потока рабочей среды не регламентировано;
- Имеют высокие пропускные характеристики;
- Каждый клапан имеет маркировку с указанием типа и размера;
- Корпус и головка клапана выполнены из низкотемпературной стали (из нержавеющей стали у клапана SNV-SS) в соответствии с требованиями директивы ЕС по оборудованию, работающему под давлением (PED) и других международных стандартов;
- Повышенная надежность клапана обеспечивается наличием невыворачиваемого шпинделя.

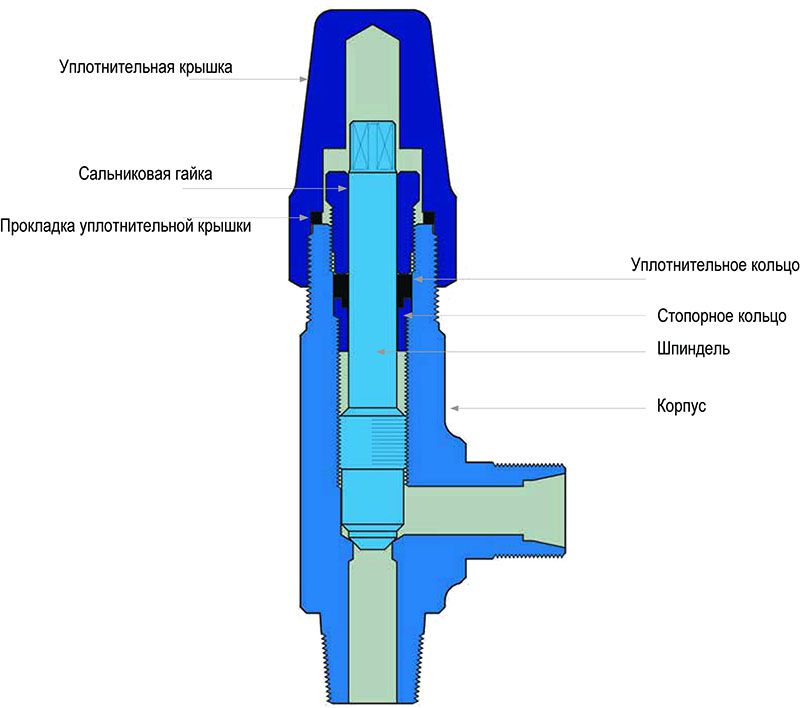

Конструкция
Клапаны выпускаются под следующие типы соединений:
- CD Под отрезное кольцо;
- MPT с наружной трубной резьбой, NPT (ANSI/ASME B1.20.1);
- FPT с внутренней трубной резьбой;
- NPT (ANSI/ASME B1.20.1);
- R с наружной трубной резьбой (ISO 7-1);
- RC с внутренней трубной резьбой (ISO 7-1);
- G с наружной трубной резьбой;
- W Под сварку.
Монтаж. Направление потока рабочей среды через клапан не регламентировано. Корпус клапана выдерживает очень высокое внутреннее давление, однако система трубопроводов должна быть спроектирована таким образом, чтобы избежать появления участков возможного скопления жидкого хладагента и таким образом понизить риск возникновения гидроудара при его термическом расширении. Более подробная информация приведена в инструкции по монтажу клапанов SNV-ST.
Документация для - SNV-ST, Манометрический клапан

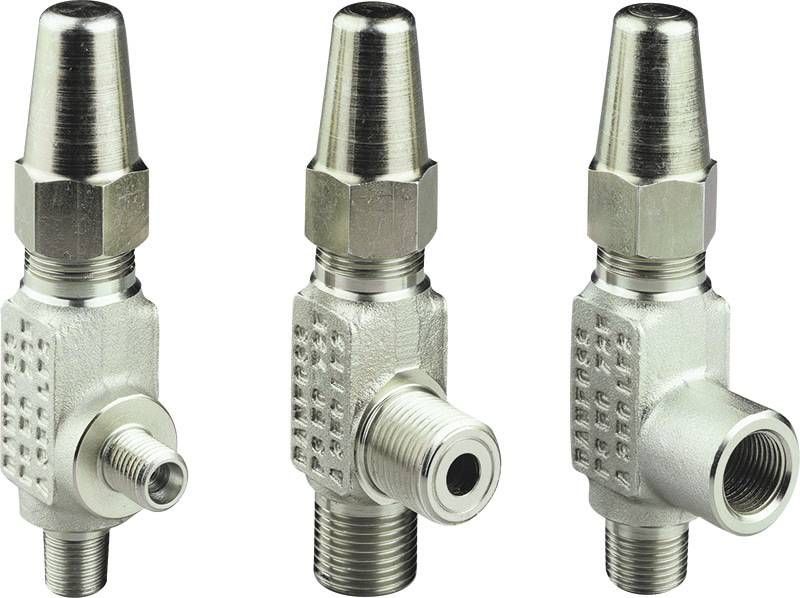

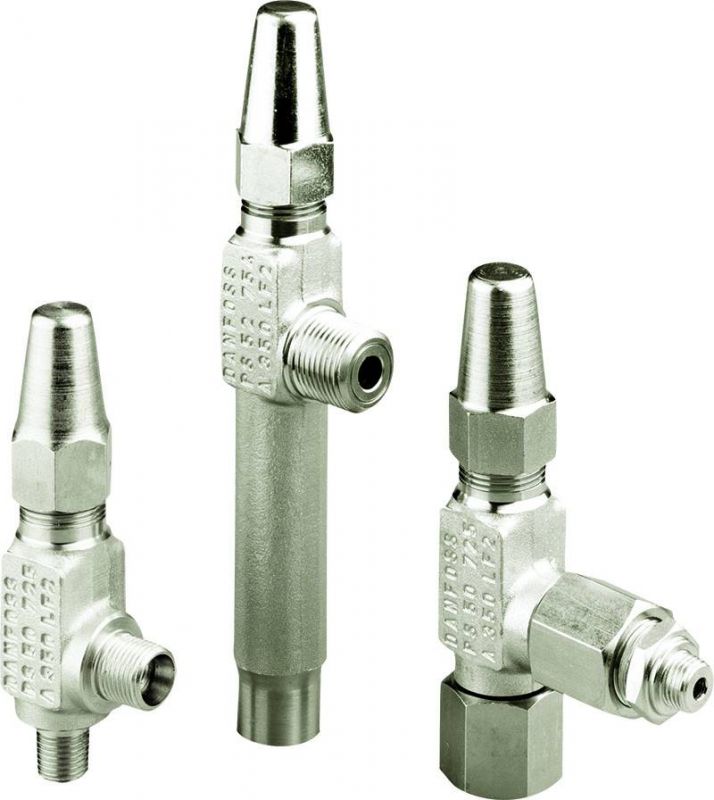

Изображения - SNV-ST, Манометрический клапан
Доступные для заказа модификации - SNV-ST, Манометрический клапан
Код заказа | Тип | Максимальное рабочее давление | Рабочая температура | Пропускная способность | Размер подключения |
148B0082 | SNV-ST | 140 bar | -60 - 150 °C | — | 1/4x1/4 in |
148B0084 | SNV-ST | 140 bar | -60 - 150 °C | — | 1/2x1/2 in |
148B3649 | SNV-ST | 52 bar | -60 - 150 °C | — | 3/8x3/8 in |
148B3740 | SNV-ST | 52 bar | -60 – 150 °C | — | 10x10 mm |
148B3741 | SNV-ST | 52 bar | -60 – 150 °C | — | 10x10 mm |
148B3742 | SNV-ST | 52 bar | -60 – 150 °C | — | 6x6 mm |
148B3743 | SNV-ST | 52 bar | -60 – 150 °C | — | 10x10 mm |
148B3744 | SNV-ST | 52 bar | -60 – 150 °C | — | 10x6 mm |
148B3745 | SNV-ST | 52 bar | -60 – 150 °C | — | 12x12 mm |
148B3746 | SNV-ST | 52 bar | -60 – 150 °C | — | 6x6 mm |
148B3747 | SNV-ST | 52 bar | -60 – 150 °C | — | 10x10 mm |
148B3768 | SNV-ST | 52 bar | -60 – 150 °C | — | 12x10 mm |
148B3769 | SNV-ST | 52 bar | -60 – 150 °C | — | 12x12 mm |
148B3778 | SNV-ST | 52 bar | -60 – 150 °C | — | 12x12 mm |
148B4177 | SNV-ST | 52 bar | -60 – 150 °C | — | 10x10 mm |
148B4179 | SNV-ST | 52 bar | -60 – 150 °C | — | 12x12 mm |
148B4180 | SNV-ST | 52 bar | -60 – 150 °C | — | 6x6 mm |
148B4181 | SNV-ST | 52 bar | -60 – 150 °C | — | 10x10 mm |
148B4209 | SNV-ST | 52 bar | -60 - 150 °C | — | 12/8x1/2 in |
148B4210 | SNV-ST | 52 bar | -60 – 150 °C | — | 12x10 mm |
148B4211 | SNV-ST | 52 bar | -60 – 150 °C | — | 12x12 mm |
148B4216 | SNV-ST | 52 bar | -60 – 150 °C | — | 6x6 mm |
148B4218 | SNV-ST | 52 bar | -60 – 150 °C | — | 12x12 mm |
148B4219 | SNV-ST | 52 bar | -60 – 150 °C | — | 12x12 mm |
148B4223 | SNV-ST | 52 bar | -60 – 150 °C | — | 6x6 mm |
148B4224 | SNV-ST | 52 bar | -60 – 150 °C | — | 12x12 mm |
148B4225 | SNV-ST | 52 bar | -60 – 150 °C | — | 10x10 mm |
148B4226 | SNV-ST | 52 bar | -60 – 150 °C | — | 10x12 mm |
148B4227 | SNV-ST | 52 bar | -60 – 150 °C | — | 10x10 mm |
148B4228 | SNV-ST | 52 bar | -60 – 150 °C | — | 10x6 mm |
148B4229 | SNV-ST | 52 bar | -60 – 150 °C | — | 6x6 mm |
148B4230 | SNV-ST | 52 bar | -60 – 150 °C | — | 6x11 mm |
148B4231 | SNV-ST | 52 bar | -60 - 150 °C | — | 1/4x1/4 in |
148B4232 | SNV-ST | 52 bar | -60 – 150 °C | — | 6x6 mm |
148B4233 | SNV-ST | 52 bar | -60 - 150 °C | — | 1/2x3/8 in |
148B4386 | SNV-ST | 52 bar | -60 - 150 °C | — | 3/8x3/8 in |
148B4495 | SNV-ST | 52 bar | -60 - 150 °C | — | 1/2x1/4 in |
148B4564 | SNV-ST | 52 bar | -60 – 150 °C | — | 12x12 mm |
148B4565 | SNV-ST | 52 bar | -60 - 150 °C | — | 1/2x3/8 in |
148B4566 | SNV-ST | 52 bar | -60 – 150 °C | — | 6x11 mm |
148B4567 | SNV-ST | 52 bar | -60 - 150 °C | — | 1/4x1/4 in |
148B4568 | SNV-ST | 52 bar | -60 - 150 °C | — | 1/4x1/4 in |
148B4570 | SNV-ST | 52 bar | -60 – 150 °C | — | 12x12 mm |
148B4571 | SNV-ST | 52 bar | -60 - 150 °C | — | 1/2x1/2 in |
148B4572 | SNV-ST | 52 bar | -60 - 150 °C | — | 3/8x3/8 in |
148B4574 | SNV-ST | 52 bar | -60 - 150 °C | — | 1/4x1/4 in |
148B4575 | SNV-ST | 52 bar | -60 - 150 °C | — | 10x10 mm |
148B4579 | SNV-ST | 52 bar | -60 - 150 °C | — | 1/4x1/4 in |
148B4580 | SNV-ST | 52 bar | -60 - 150 °C | — | 3/8x3/8 in |
148B4723 | SNV-ST | 52 bar | -60 - 150 °C | — | 1/2 in x 10 mm |
148B4772 | SNV-ST | 52 bar | -60 – 150 °C | — | 6x6 mm |
148B6400 | SNV-ST | 52 bar | -60 - 150 °C | — | 10x10 mm |
148B6607 | SNV-ST | 52 bar | -60 - 150 °C | — | 3/8x3/8 in |
148B9812 | SNV-ST | 52 bar | -60 - 150 °C | — | 1/4x1/4 in |
