Замовити шафи управління газодувками та повітродувками. Індивідуальний підхід, завдання будь-якої складності

Повітродувки та газодувки – це вид пристроїв нагнітального типу, які застосовуються для продування через закриті системи повітря, газу та сипучих речовин, а також для аерації басейнів.

Система управління даними пристроями відбувається за допомогою шаф або щитів управління, основним завданням яких є централізоване управління різними приладами та частинами пристрою, що входять до комплекту (електродвигун, турбіна або ротаційна машина) та загальним технологічним процесом (температура вхідного та видуваного газу або речовин, нагрівання підшипників та інших рухомих частин, електродвигуна, олії тощо). Панелі управління можуть бути місцевого типу - встановлені на платформу повітродувки (газодувки) і віддаленого типу - на певній відстані або окремій кімнаті у вигляді декількох щитів, шафи з секційними перегородками або пульта управління. Монтаж може бути навісного та підлогового типу. Також на розмір, вагу, тип корпусу, систему монтажу та розташування впливають такі характеристики даного агрегату: потужність, сила струму та напруга електродвигуна, навколишнє середовище (загазованість, шум, наявність пилу та вологи), кількість вбудованого обладнання. У кожному з варіантів він складається з 2 складових:

Систем контрольно-вимірювальних приладів (КВП), до складу яких входять: датчики тиску повітря та мастила; датчик температури опорних підшипників, мастила всіх рухомих частин, вхідного повітря або газу, навколишнього середовища; датчики температури всередині нагнітача повітря (газу) та електродвигуна; датчик оборотів та обертання двигуна; датчики вібрації опорних підшипників; датчик захисту/виявлення повітряної хвилі.
Систем силового обладнання та автоматики. Вони включають: автоматичні вимикачі (ввідний і групові), ввідний рубильник з плавкими вставками для роботи з напругою 220/400 В; електромагнітні пускачі; закриті та відкриті кінцеві вимикачі; захисний цифровий вольтметр чи реле контролю напруги; релейна автоматика систем повітряного та рідинного охолодження, оборотів двигуна, аварійних систем перегріву та перебою електроенергії; система АВР; амперметр; РК панель для контролю показань; мікропроцесор для обробки та цифрової передачі даних та показань; кнопки “вкл”, “выкл” та “перемикання” з кольоровим підсвічуванням та індикацією; звукова сигналізація; вбудована система внутрішнього обігріву.

Вся автоматика спільно з КВП виконує такі завдання:

Управління пуском та зупинкою електродвигуна, а також аварійне відключення у разі виникнення проблем з напругою, перегрівом та спрацьовуванням інших вбудованих аварійних систем;
Автоматичне ступінчасте регулювання продуктивності: 50-70-100%;
Можливість роботи та перемикання в автоматичному, черговому та ручному режимах;
Фіксація, обробка та передача показань у вигляді цифрових даних;
Сигналізація роботи у вигляді колірного підсвічування та звуку.

Основні параметри для вибору типу та місця монтажу шафи управління для повітродувок та газодувок

При виборі типу шафи та її розташування слід враховувати:

Робоча напруга, яка може бути 220 і 400, а також 24 (постійне) для релейної автоматики;
Робоча напруга електродвигуна: від 400 до 6000 (може бути змінним і постійним);
Сумарні струмові навантаження;
Потужність електродвигуна: від 10 до 1500 кВт;
Кількість встановлених приладів та заведених кабельних ліній може впливати на габарити, вагу, вид корпусу, а також спосіб монтажу;
Коливання температури від -40° до +50°. При знижених температурах має бути встановлене опалення, якщо такої можливості немає, то внутрішня система обігріву шафи;
Клас захисту корпусу від навколишнього середовища може бути виконаний від IP 31 до IP 55, також корпус і кабельні лінії можуть бути зроблені з матеріалу або обладнані, захистом від пожежі та вибуху;
Дане обладнання може бути встановлене у вибухонебезпечних, пожежонебезпечних, токсичних, корозійних умовах та умовах з абразивними речовинами.

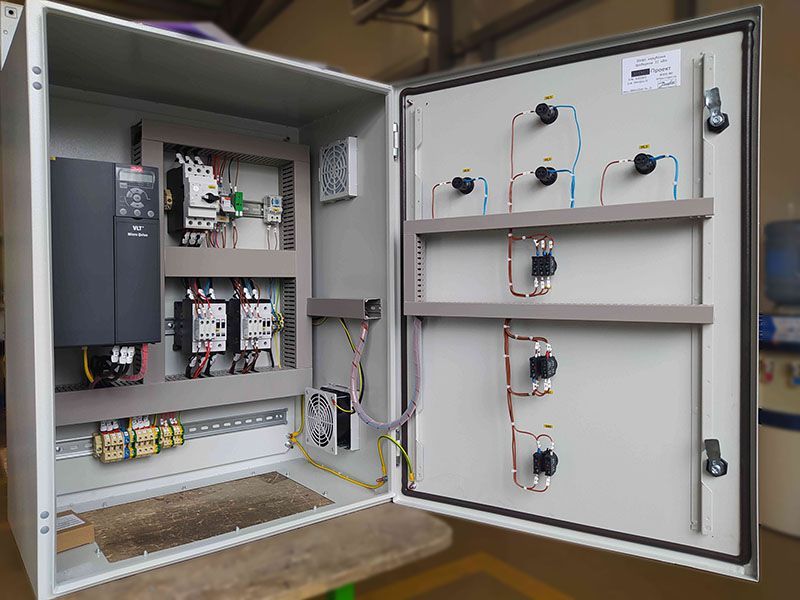

Зображення - Шафа керування газодувками та повітродувками
