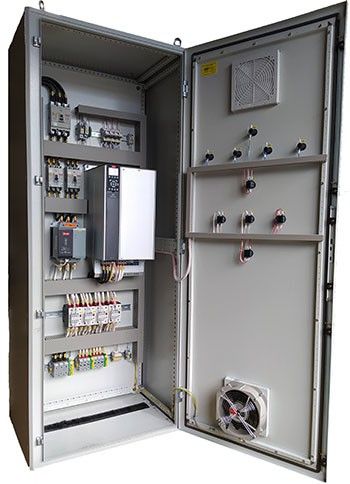

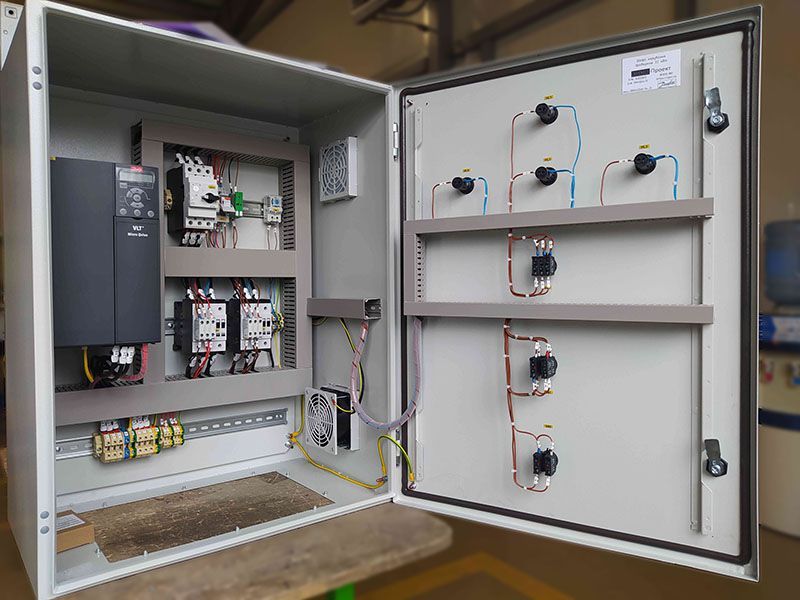

Шкаф управления газодувками и воздуходувками.
Воздуходувки и газодувки — это вид устройств нагнетательного типа, которые применяются для продувки через закрытые системы воздуха, газа и сыпучих веществ, а также для аэрации бассейнов.
Система управления данными устройствами происходит при помощи шкафов или щитов управления, основной задачей которых является централизованное управление различным приборами и частями устройства, входящими в комплект (электродвигатель, турбина или ротационная машина) и общим технологическим процессом (температура входящего и выдуваемого газа или веществ, нагрев подшипников и других движущихся частей, электродвигателя, масла и т.д.). Панели управления могут быть местного типа — установлены на платформу воздуходувки (газодувки) и удалённого типа — на определённом расстоянии или отдельной комнате в виде нескольких щитов, моноблочного шкафа с секционными перегородками или пульта управления. Монтаж может быть навесного и напольного типа. Также на размер, вес, тип корпуса, систему монтажа и расположение влияют такие характеристики данного агрегата: мощность, сила тока и напряжение электродвигателя, окружающая среда (загазованность, шум, наличие пыли и влаги), количество встроенного оборудования. В любом из вариантов он состоит из 2 составляющих:
- Систем контрольно-измерительных приборов (КИП), в состав которых входят: датчики давления воздуха и смазочного масла; датчик температуры опорных подшипников, смазочного масла всех движущихся частей, входящего воздуха или газа, окружающей среды; датчики температуры внутри нагнетателя воздуха (газа) и электродвигателя; датчик оборотов и вращения двигателя; датчики вибрации опорных подшипников; датчик защиты/обнаружения воздушной волны.
- Систем силового оборудования и автоматики. В них входят: автоматические выключатели (вводной и групповые), вводной рубильник с плавкими вставками для работы с напряжением 220/400 В; электромагнитные пускатели; закрытые и открытые концевые выключатели; защитный цифровой вольтметр или реле контроля напряжения; релейная автоматика систем воздушного и жидкостного охлаждения, оборотов двигателя, аварийных систем перегрева и перебоя электроэнергии; система АВР; амперметр; ЖК панель для контроля показаний; микропроцессор для обработки и цифровой передачи данных и показаний; кнопки “вкл”, “выкл” и “переключение” с цветовой подсветкой и индикацией; звуковая сигнализация; встроенная система внутреннего обогрева.
Вся автоматика совместно с КИП выполняет следующие задачи:
- Управление пуском и остановкой электродвигателя, а также аварийное отключение в случае возникновения проблем с напряжением, перегревом и срабатыванием других встроенных аварийных систем;
- Автоматическое ступенчатое регулирование производительности: 50-70-100%;
- Возможность работы и переключения в автоматическом, дежурном и ручном режимах;
- Фиксация, обработка и передача показаний в виде цифровых данных;
- Сигнализация работы в виде цветовой подсветки и звука.
Основные параметры для выбора типа и места монтажа шкафа управления для воздуходувок и газодувок
При выборе типа шкафа и его расположения следует учитывать:
- Рабочее напряжение, которое может быть 220 и 400 В, а также 24 В (постоянное) для релейной автоматики;
- Рабочее напряжение электродвигателя: от 400 до 6000 В (может быть переменным и постоянным);
- Суммарные токовые нагрузки;
- Мощность электродвигателя: от 10 до 1500 кВт;
- Количество установленных приборов и заведенных кабельных линий может влиять на габариты, вес, вид корпуса, а также способ монтажа;
- Колебания температуры от -40 С° до +50 С°. При пониженных температурах должно быть установлено отопление, если такой возможности нет, то внутренняя система обогрева шкафа;
- Класс защиты корпуса от окружающей среды может быть выполнен от IP 31 до IP 55, также корпус и кабельные линии могу быть сделаны из материала или оборудованы, защитой от пожара и взрыва;
- Данное оборудование может быть установлено во взрывоопасных, пожароопасных, токсичных, коррозионных условиях и условиях с абразивными веществами.
