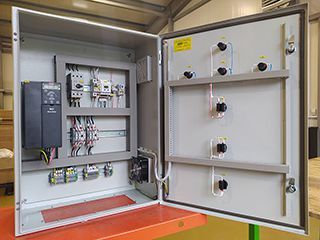

Шкаф управления поршневым компрессорам

Шкафом или щитом управления является комплектное устройство для централизованного контроля и управления различными приборами, а также технологическими процессами. В этой статье будет рассмотрен шкаф управления для поршневых компрессоров. Его монтаж может быть выполнен как рядом с агрегатом так в отдельном помещении.

Назначение шкафа управления поршневым компрессором:

Управление пуском, работой и остановкой электродвигателя в случае перебоя в электроснабжении, перегрева масла и другими аварийными системами.
Управление работой компрессора, блокировкой в случае перегрева и падения давления масла внутри, а также пуска неразгруженной системы.
Автоматическое ступенчатое регулирование производительности на 50-75-100%.
Таймер с запрограммированным включением и отключением.
Возможность не только автоматического, но у ручного управления.
Защита электрооборудования от КЗ и перегрузок.
Передача оцифрованных данных.
Световая и звуковая сигнализация.

Устройство и назначение шкафа управления поршневым компрессором:

В зависимости от мощности и устройства самого компрессора всё оборудование может быть сделано в виде напольного шкафа с приборами управления на его дверце или отдельно, в виде дистанционного пульта. Если компрессор небольшой, то все части для его управления могут быть сделаны в виде одного навесного щита, разделенного внутри секционными перегородками или состоять из нескольких щитов отдельно (как пример щиты КИП и щит силовой ). Рассмотрим данные щиты:

Щит КИП (контрольно-измерительных приборов ), контролирует: датчики давления воздуха, установленные в разных точках и вентилях, датчики давления масла в системах смазки движущихся частей (подшипников, валов, шестерен, поршней и их колец), датчики температуры внешней среды, всасываемого в компрессор и прокачиваемого воздуха, масла, температуры внутри компрессора и двигателя, а также систем охлаждения.
Щит силовой в его состав входят: автоматические выключатели (вводной и групповые), электромагнитные пускатели, релейная автоматика систем воздушного и жидкостного охлаждения, регулировка оборотов двигателя, аварийных систем перегрева и перебоя электроэнергии, амперметр, защитный цифровой вольтметр или реле контроля напряжения, ЖК-панель с показаниями, микропроцессор для обработки и цифровой передачи данных и показаний, кнопки “вкл”, “выкл” и переключения с цветовой подсветкой.

Основные параметры для выбора модели и места расположения шкафа управления поршневым компрессором:

При выборе модели и расположения следует учитывать:

Напряжение сети, которое может быть до 1000 В и свыше 1000 В.
Количество установленных приборов и заведенных кабельных линий может повлиять на габариты, вес, вид корпуса и способ монтажа.
Рабочая температура может колебаться от +1 С° до +46 С°. Если температура опускается ниже, необходимо установить систему обогрева.
Класс защиты корпуса от внешней среды, зависит от условий работы от IP21 до IP68.
