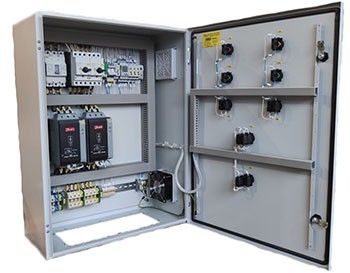

Шафа керування компресорами холодильних установок

Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:

Замовити продукцію: (096) 543-78-88

Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.

Опис

Шафа керування компресорами холодильних установок.

Основним призначенням шафи управління холодильних установок є управління температурними режимами, захист від аварій, пов'язаних з перегріванням обмотки та підшипників електродвигуна, КЗ та економія споживаної потужності. Також є ще необхідні функції, такі як режим розморожування і вентиляції, як виведення зайвої вологи, так і регулювання інтенсивності охолодження.

Влаштування та призначення шафи управління холодильних установок

Панелі управління можуть бути місцевого та дистанційного типів. Перший тип через невеликі розміри та простоту пристрою може бути розміщений на зовнішній стороні корпусу холодильної установки поруч із дверцятами і містити всю автоматику в одному корпусі. Другий тип може складатися з декількох корпусів або щитів, що виконують різні функції та розміщені на корпусі холодильника. Також може бути розміщений на відстані або в кімнаті управління, мати форму шафи або пульта управління з підлоговим розташуванням, всередині може бути розділений перегородками на відсіки з різним обладнанням, яке ділиться на 2 основних види:

Щит або зона розташування контрольно-вимірювальних приладів (КВП), де розташовані: датчики температури зовні та всередині холодильної установки, обмотки електродвигуна, опорних підшипників; датчик захисту високого тиску конденсації; датчик зниженого тиску всмоктування; датчик обертів та обертання двигуна.
Щит або зона розташування систем силового обладнання та автоматики. У ньому розташовуються: автоматичні вимикачі (ввідний та групові), вступний рубильник з плавкими вставками для роботи з напругою 220/400 В; захисний цифровий вольтметр або реле контролю напруги, аварійні системи проти перегріву, перебою напруги разом із АВР; мікропроцесорний блок з РК екраном для обробки та передачі даних та показань; світлозвукова індикація спільно з кнопками живлення та перемикання режимів. Також додатково може бути обладнане системою внутрішнього обігріву.

Вся автоматика разом із КВП виконує такі функції:

Контролює температурний режим усередині холодильних установок та морозильних камер.
Регулює роботу повітроохолоджувачів та вентиляторів.
Захист двигунів або температурних вузлів від перегріву та перевантаження мережі.
Управління відтаванням та попередження появи оморозі.
Захист по низькому та високому максимальному тиску випаровування охолоджувачів повітря.
Управління освітленням всієї установки та відображення сигналів поломки.
Управління часом роботи та облік мотогодин для компресорів та вентиляторів.

Основні параметри та характеристики для вибору моделей

При виборі моделі та місця встановлення слід враховувати:

Робочою напругою мережі для роботи шафи управління може бути 220 В (однофазна) або 400 В (трифазна) +/- 10%, з частотою 50 Гц.
Потужність силової установки може становити від 1 до 250 кВт.
Діапазон робочих температур: від – 30 до +40 С°.
Клас захисту від зовнішнього середовища може бути від IP31 до IP 54, залежно від розташування.
Приміщення має бути сухим та добре вентильованим.
