RLV-S, Запірний клапан для зворотного підведення опалювального приладу

RLV-S, Запірний клапан для зворотного підведення опалювального приладу
Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:
Максим Гох: 068 957 0213
Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.
Отримати консультацію
Ціна: 7.00 - 8.00 EUR

Радіаторні крани Данфосс RLV-S 10, 15, 20 з попереднім налаштуванням пропускної спроможності


Запірні клапани RLV-S застосовують, як правило, у двотрубних насосних системах водяного опалення для відключення окремого опалювального приладу з метою його технічного обслуговування або демонтажу без зливання всієї системи.
RLV-S монтують на виході опалювального приладу.
RLV-S випускають у двох модифікаціях: пряма та кутова з внутрішньою або зовнішньою різзю.
Клапани RLV-S мають функцію попередньої настройки пропускної спроможності. Пропускна здатність повністю відкритих клапанів RLV-S:
  • RLV-S 10: kvs = 1,5 м3/год;
  • RLV-S 15/20: kvs = 2,2 м3/год.
З заводу клапани постачають повністю відкритими. Розміри RLV-S відповідають стандарту DIN 3842-1. Щоб уникнути можливого відкладання солей і корозії, хімічний склад теплоносія в системах опалення, у яких застосовують клапани RLV-S, повинен відповідати нормам “Правил технічної експлуатації теплових установок і мереж”.


Настроювання і регулювання

Установка необхідної пропускної спроможності:

  • закрийте клапан за допомогою шестигранного ключа:
    • DN 10 = 6 мм; DN 15/20 = 8 мм,
  • відкриваючи клапан, встановіть необхідну пропускну спроможність.
Діаграми для добору пропускної спроможності клапана відображають залежність витрати води через клапан від ступеня його відкриття в діапазоні від ¼ до 4 обертів, а також витрату через повністю відкритий клапан (kvs).
Зображення - RLV-S, Запірний клапан для зворотного підведення опалювального приладу

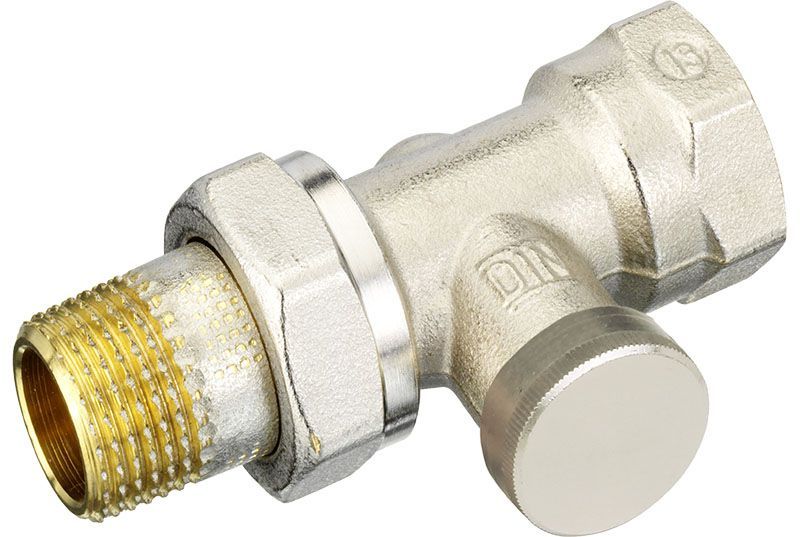

rlv-s-10-klapan-zapornyj
klapany-rlv-s-imeyut-funktsiyu-predvaritelnoj-nastrojki-propusknoj-sposobnosti
klapany-rlv-s-10-s-predvaritelnoj-nastrojkoj
rlv-s-10-klapan-zapornyj-dlya-montazha-na-obratnoj-podvodke-otopitelnogo-pribora
rlv-s-montiruyut-na-vyhode-otopitelnogo-pribora
rlv-s-vypuskaetsya-v-dvuh-modifikatsiyah-pryamaya-i-uglovaya
Доступні для замовлення модифікації - RLV-S, Запірний клапан для зворотного підведення опалювального приладу
Код замовлення Тип Опис Kvs Ду
003L0121 RLV-S-10 Кутовий, нікель 1.50 m3/h 10 mm
003L0122 RLV-S-10 Прямий, нікель 1.50 m3/h 10 mm
003L0123 RLV-S-15 Кутовий, нікель 2.2 m3/h 15 mm
003L0124 RLV-S-15 Прямий, нікель 2.2 m3/h 15 mm
003L0125 RLV-S-20 Кутовий, нікель 2.2 m3/h 20 mm
003L0126 RLV-S-20 Прямий, нікель 2.2 m3/h 20 mm
003L0345 RLV-S Кутовий, нікель 2.2 m3/h 15 mm
003L0346 RLV-S Прямий, нікель 2.2 m3/h 15 mm
003L0421 RLV-S Кутовий, нікель 1.5 m3/h 10 mm
003L0422 RLV-S Прямий, нікель 1.5 m3/h 10 mm
003L0423 RLV-S Кутовий, нікель 2.2 m3/h 15 mm
013G6290 RLV-S Прямий, нікель 1.04 m3/h 10 mm
013G6291 RLV-S Кутовий, нікель 1.92 m3/h 10 mm
013G6292 RLV-S Прямий, нікель 1.04 m3/h 10 mm
013G6296 RLV-S Прямий, нікель 1.45 m3/h 15 mm
013G6297 RLV-S Кутовий, нікель 3.24 m3/h 15 mm
Товари зняті з виробництва
003L0353 RLV-S Кутовий, нікель 2.2 m3/h 15 mm
003L0354 RLV-S Прямий, нікель 2.2 m3/h 15 mm
003L0424 RLV-S Прямий, нікель 2.2 m3/h 15 mm
