Електронні та термостатичні радіаторні терморегулятори Danfoss

Danfoss виготовив радіаторний термостат понад 80 років тому. Сьогодні термоголовки для радіаторів Danfoss підходять практично для будь-якого застосування, включаючи нові установки, модернізацію старих корпусів клапанів Danfoss або клапанів інших виробників.

Електронні радіаторні терморегулятори та термостатичні елементи для опалення Danfoss


Danfoss Eco™ — це автономний розумний радіаторний терморегулятор, що дозволяє вам із легкістю регулювати з дому кожен конкретний радіатор та батарею.
  • Терморегулятор Danfoss Eco™ працює з технологією Bluetooth, отже відтепер можна контролювати свої радіатори зі смартфона за допомогою спеціальної програми. Якщо бажаєте налаштувати терморегулятор Danfoss Eco™ вручну, можете встановити потрібну температуру за допомогою маховика.
  • Захист обміну даними між вашим смартфоном і Danfoss Eco™ здійснюється за найвищим рівнем безпеки шляхом постійних моніторингів і вдосконалень наших технічних та організаційних заходів безпеки.

Функції

  • Легкий контроль з дому кожного окремого радіатора за допомогою спеціальної програми на смартфоні з технологією Bluetooth;
  • Економія до 30 % енергії завдяки прогресивній програмі регулювання опалення;
  • Низький рівень шуму < 30 дБ.

Термостатичні елементи

  • Радіаторні терморегулятори Danfoss допомагають людям забезпечити комфорт у власних домівках, підтримуючи бажану температуру приміщення окремо в кожній кімнаті й допомагаючи зменшити споживання енергії.
  • Вони можуть заощадити приблизно 20 % енергії порівняно з клапанами з ручним управлінням завдяки використанню переваг безкоштовного тепла і постійній температурі приміщення.
  • Ми пропонуємо великий асортимент радіаторних терморегуляторів міцної конструкції, розроблених для використання в побутових умовах для підвищення рівню комфорту й економії енергії.

Переваги

  • Забезпечення оптимального комфорту вдома в кожній кімнаті.
  • Єдиний у світі радіаторний терморегулятор з газонаповненим термостатичним елементом: один із секретів понад 20-річного терміну експлуатації радіаторного терморегулятора полягає у використанні наповнених газом і виготовлених з великою точністю термостатичних елементів. На відміну від наповнювачів інших типів, газ зберігає регулювальні та реакційні властивості.


Радіаторний терморегулятор, Що таке радіаторний терморегулятор

  • Радіаторний терморегулятор – автоматичний регулятор прямої дії, призначений для підтримки на заданому рівні температури повітря в приміщенні шляхом зміни тепловіддачі встановленого у ньому місцевого опалювального приладу системи водяного опалення будівлі.
  • Терморегулятор типу RTD фірми "Данфосс" представляє собою поєднання двох частин: регулюючого клапана та автоматичного термостатичного елемента. Регулюючий клапан монтується на трубопроводі, що подає воду до опалювального приладу, а клапан встановлюється термостатичний елемент.

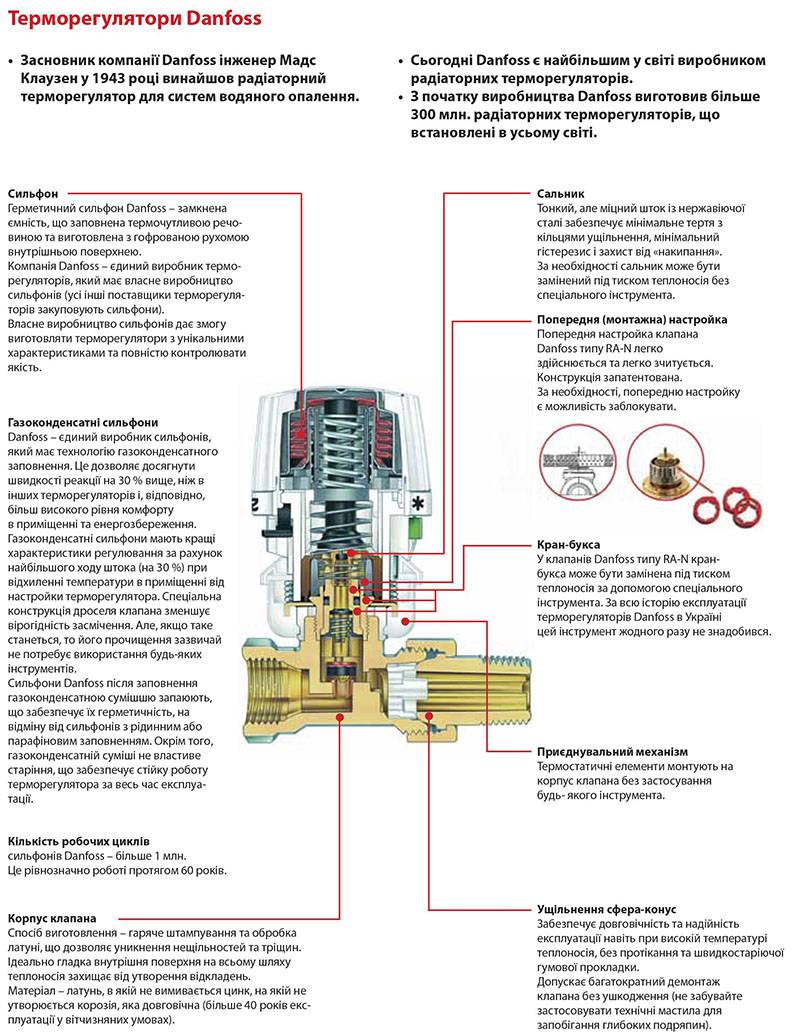

Пристрій та принцип дії термостатичного елемента

  • Термоелемент є основним пристроєм для автоматичного регулювання. Всередині термоелемента серії RTD знаходиться замкнута гофрована ємність - сильфон який пов'язаний через шток термоелемента із золотником регулюючого клапана.
  • Сильфон заповнений газоподібним речовиною, що змінює свій агрегатний стан під впливом зміни температури повітря в приміщенні.
  • При зниженні температури повітря газ у сильфоні починає конденсуватися, об'єм та тиск газоподібної складової зменшуються, сильфон розтягується переміщуючи шток та золотник клапана у бік відкриття. Кількість води, проходить через опалювальний прилад, збільшується температура повітря підвищується.
  • Коли температура повітря починає перевищувати задану величину, рідка фаза випаровується, об'єм газу та його тиск збільшуються, сильфон стискається, переміщуючи шток із золотником у бік закриття клапана. Радіаторні терморегулятори із газозаповненим термостатичним елементом (газові) виготовляються лише фірмою «Данфосс».

Це унікальне технічне рішення запатентовано фірмою і має низку безперечних переваг.

  • Виробництво сильфонів здійснюється безпосередньо на заводах фірми "Данфосс".
  • Мала теплова інерційність сильфона дозволяє швидко реагувати на зміну температури повітря та за рахунок цього використовувати для опалення до 85% «безкоштовних» теплонадходжень у приміщення.
  • Збільшений хід штока забезпечує високу характеристику регулювання.
  • Стійкі у часі властивості заповнення сильфону гарантують якісну роботу терморегулятора протягом тривалого терміну експлуатації (понад 20 років).
  • Кожному значенню температури повітря відповідає цілком певний тиск газу в сильфоні, який врівноважується зусиллям пружини налаштування.
  • Змінюючи зусилля стиснення пружини, можна налаштовувати терморегулятор для підтримки тієї чи іншої температури повітря.
  • Температура налаштування відображена на шкалі (6) обертається настроювальної рукоятки термоелемента.
  • Діапазон налаштування термоелемента лежить у межах від 6 до 21, 26 або 28 °С залежно від його модифікації. Температура на шкалі термоелемента вказана у вигляді індексів, зразкові співвідношення яких з реальними значеннями температури наведено.
  • Ці індекси призначені тільки для орієнтовного керівництва, оскільки реальна температура залежить від умов розміщення терморегулятора радіатора.
  • Для встановлення потрібної температури достатньо повернути настроювальну рукоятку до суміщення відповідного індексу на ній з кольоровою міткою або стрілкою на корпусі термоелемента.
  • Сильфонна система з пружиною забезпечує пропорційне регулювання температури повітря в межах так званої зони пропорційності Хр, яка показує, наскільки має підвищитися температура повітря в приміщенні щодо заданої величини, щоб золотник клапан терморегулятора перемістився від розрахункового відкритого положення до закритого.
  • Відповідно до європейського і російськими стандартами зона пропорційності терморегулятора повинна дорівнювати 2 °С (Хр = 2 °С). Це означає, що клапан радіаторного терморегулятора закривається при температурі повітря в приміщенні, що перевищує на 2 °С встановлене на його шкалі значення. Наприклад, якщо за шкалою задана температура 18 °С, терморегулятор буде підтримувати температуру повітря в приміщенні в діапазоні від 18 до 20 °С залежно від фактичної потреби в теплоті.

Фірма «Данфосс» пропонує цілу низку «газових» термостатичних елементів серії RTD:

  • а) із вбудованим датчиком, у ролі якого виступає «сільфон» термоелемента, та діапазоном температурного налаштування 6–26 °С. Вони використовуються в тому випадку, якщо опалювальний прилад розміщено у відкритому місці - на стіні та вісь термоелемента розташована горизонтально;
  • б) з дистанційним датчиком та діапазоном температурного налаштування 6–26 °С. Дистанційний датчик являє собою термобалон, який з'єднаний із сильфоном термоелемента тонкою капілярною трубкою завдовжки 2 м. Трубка намотується на термобалон та при монтажі датчика приймає необхідну довжину. Дані термоелементи встановлюються на клапани терморегуляторів, розміщених в обмежених для вільного теплообміну умовах (опалювальний прилад у глибокій ніші, закритий глухими шторамі або меблями);
  • в) із вбудованим датчиком та діапазоном температурного налаштування 6–21 °С (відрізняються словом «MAX» на торці термоелемента). Зазвичай застосовуються в системах опалення будівель масової житлової забудови під час оплати
    мешканцями за теплову енергію за нормативом;
  • г) із вбудованим датчиком, діапазоном температурного налаштування 6–26 °С та захисним кожухом, що оберігає термоелемент від переналаштування та несанкціонованого демонтажу. Призначені для оснащення терморегуляторів у системах опалення будівель з масовим скупченням випадкових людей (магазини, школи, поліклініки тощо);
  • д) дистанційного керування з діапазоном температурного налаштування 8–28 °С. Розміщуються на деякій відстані від регулюючого клапана терморегулятора і з'єднуються капілярною трубкою різної довжини (залежно від моделі термоелемента) з натискним пристроєм, що закріплюється на клапані. Використовуються у випадках відсутність доступу до клапана терморегулятора, а також для зручності керування терморегулятором.
  • Термостатичні елементи а), б), г) та д) мають приховані від користувача обмежувачі меж температурного налаштування як зверху, так і знизу. Крім цього, термоелементи а) та б) забезпечені пристроєм, який дозволяє користувачеві запам'ятати поточне налаштування термоелемента для відновлення після тимчасової зміни.

Термоелементи RTD – універсальне обладнання.

  • Їх можна комбінувати з будь-якими регулюючими клапанами RTD.
  • Термоелементи кріпляться на клапані за допомогою металевої сполучної гайки. Гайка може бути зафіксована на клапані загостреними гвинтами, які замовляються та поставляються окремо.
  • З 2002 р. виробляються «газові» термостатичні елементи. нової серії RTD Inovaтм - з вбудованим та дистанційним датчиком. Ці термоелементи нового дизайну, який гармонійно підходить для радіаторів різних відтінків. фарбування. За незвичайний дизайн цей термоелемент був відзначений премією "Золотий інсталятор".
  • Вибір модифікації термостатичного елемента здійснюється залежно від призначення будівлі типу опалювальних приладів, характеру їхнього розміщення тощо. При цьому можливо використання в одній системі опалення різних термоелементів.
  • Тому клапани терморегуляторів та термостатичні елементи специфікуються та замовляються окремо.
  • Для клапанів терморегуляторів, вбудованих у конструкції опалювальних приладів, як правило, призначаються спеціальні версії термоелементів (RTD-R, RTS-K, RTD-R Inovaтм, RTS-K Everist), вибір яких залежить від типу приладу.
  • Фірма «Данфосс» також пропонує спеціальні версії термоелементів із вбудованим програмованим таймером, за допомогою якого можна автоматично переналаштовувати термоелемент на підтримку різних температур повітря у приміщенні щогодини.

Окрім газозаповнених термоелементів, фірма «Данфосс» виробляє також термостатичні елементи з рідинним заповненням сильфону, які призначені, в основному, для індивідуального будівництва, а також використовуються при встановленні терморегуляторів в окремо взятій квартирі багатоповерхової, давно збудованої будівлі.
Термостатичні елементи з рідинним заповненням, у тому числі елементи RTS фірми "Данфосс", широко представлені на ринку арматури для регулювання. Фактично для всіх виробників терморегуляторів (крім «Данфосс») сильфони з рідинним заповненням виробляються в Німеччині одним і тим самим заводом-виробником, тому їх характеристики часто дуже близькі.
Ці сильфони реагують на зміну температури повітря у приміщенні значно повільніше, ніж заповнені газоконденсатною сумішшю. Їхньою заявленою перевагою є значне зусилля на закриття клапана, яке розвиває рідинно-заповнений сильфон. при перевищенні температури внутрішнього повітря над
температурою налаштування. На практиці конструкція сильфонів із газоконденсатним заповненням забезпечує ті ж зусилля на закриття за рахунок значно більшої площі внутрішньої поверхні сильфона, на яку впливає термочутливий газ при перевищенні температури у приміщенні над заданою.
Це відображено в однакових, максимально допустимих значеннях перепаду тисків (0,6 бар) на клапанах для двотрубних систем (типу RTD-N) у терморегуляторів як з рідинним, так і газоконденсатним заповненням.
Крім того, на ринку є терморегулятори, у яких термочутливий елемент має іншу, ніж сильфон, конструкцію (з додатковим сальником), і як термочутливе середовище використовується або спеціальне масло, або парафін.
Ці термоелементи також є у відомих постачальників. Вони відрізняються нижчою ціною та меншим розміром термоелементи та поставляються багатьма компаніями з країн Азії та Південної Європи.
Їх відмінними рисами є: більш тривалий час реакції на зміну температури у приміщенні, висока ймовірність зміни робочих характеристик (за рахунок зміни фізичних властивостей термочутливої середовища та зношування сальникових ущільнень) та в цілому менший робочий ресурс порівняно із сильфонами з рідинним або газоконденсатним заповненням.
