RA-N 10, 15, 20, 25 Терморегулюючий радіаторний клапан для двотрубної системи опалення, прямий, кутовий, осьовий


RA-N 10, 15, 20, 25 Терморегулюючий радіаторний клапан для двотрубної системи опалення, прямий, кутовий, осьовий

Термостатичний клапан є елементом опалювальної системи або теплої підлоги. З його допомогою можна регулювати температуру в приміщенні та заощаджувати теплову енергію. Компанія Danfoss виробляє один із найпопулярніших продуктів цієї серії – RA-N. Клапан має кілька модифікацій, завдяки чому споживач може вибрати пристрій, який максимально повно відповідає поставленим технічним завданням і типу системи опалення.


Принцип роботи пристрою


Термоклапан складається з наступних компонентів:
  • корпуси клапана;
  • корпуси термоголовки, закритої ковпачком;
  • стрижня запобіжника;
  • сальникового ущільнення;
  • кільця ущільнення;
  • натискного штифта;
  • поворотної чи регулюючої пружини;
  • дроселя.
Гаряча вода (теплоносій) від котла по трубах подається до радіатора. Чим вища її температура, тим більше нагрівається повітря у приміщенні. Якщо показник перевищує встановлений поріг, то термочутливий елемент головки спрацьовує і шток із золотником перекриває або обмежує потік води, що надходить батарею опалення. Коли ж температурний режим зменшиться, поворотні пружини повертають клапан у вихідне положення. При цьому відкривається отвір для потоку та радіатор знову нагрівається.

Так само простий механізм роботи термочутливого елемента. Під дією температури робочого середовища речовина, що заповнює сильфон, змінює свій об'єм і тиск на шток клапана. Компанія Данфосс виробляє різні види термочутливих головок. З моделями RA-N можна встановлювати пристрої із серії RA. Установка настільки проста, що не потрібні специфічні інструменти.

Різні модифікації лінійки RA-N UK мають різну пропускну здатність теплоносія. Пристрій монтується на вході у радіатор у двотрубній системі опалення.


Технічні характеристики


Компанія Данфосс випускає такі модифікації клапана:
  • RA-N 10;
  • RA-N15;
  • RA-N 20;
  • RA-N 25.
Кожен продукт має різні види:
  • кутовий;
  • прямий;
  • осьовий.
Кутовий також має кілька напрямків – кутовий правий та кутовий лівий.

Крім того, різні параметри. Наприклад:
  • пропускну здатність клапана;
  • максимальний тиск.
Пристрій працює за максимальної температури води +120°С. Граничний показник температури довкілля +60°С. Робочий тиск становить 10 бар, а максимальний – 16 бар. Корпус клапана виконаний із латуні, що робить його стійким навіть при проходженні забрудненої води.

На термоголовці виставляється температура, яка є параметром порівняння. Для встановлення розрахункового значення з термоголовки знімають захисний ковпачок червоного кольору та піднімають кільце налаштування. Його повертають таким чином, щоб бажане значення поєднати з позначкою на корпусі. Шкала має діапазон від 1 до 7 із кроком 0,5. Небажано встановлювати позначку у заштрихованій зоні лімба

Моделі лінійки RA-N комплектуються термостатичним елементом серії RA (Danfoss), який замовляють окремо.


Переваги застосування пристрою


Термостатичний клапан серії RA-N від Данфосс має такі переваги:
  • автономністю – для його роботи не потрібне джерело енергії;
  • простотою монтажу та налаштування;
  • суттєвою економією теплоносія та фінансів на оплату послуги опалення;
  • високою ефективністю та точністю;
  • надійністю та довговічністю;
  • швидкою окупністю.
Термостатичні клапани від датського виробника використовуються не тільки у промислових приміщеннях, а й у приватних будинках, квартирах. Їх встановлюють на систему опалення та теплу підлогу. Ці пристрої користуються величезною популярністю і мають відмінні відгуки від споживачів.

Документація для - RA-N, Термостатичний клапан для двухтрубної системи опалення
Зображення - RA-N, Термостатичний клапан для двухтрубної системи опалення

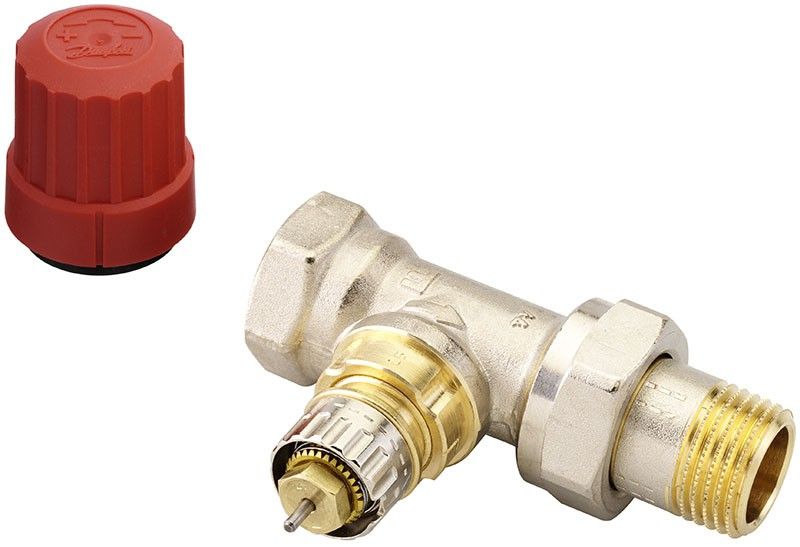

ra-n-15-klapan

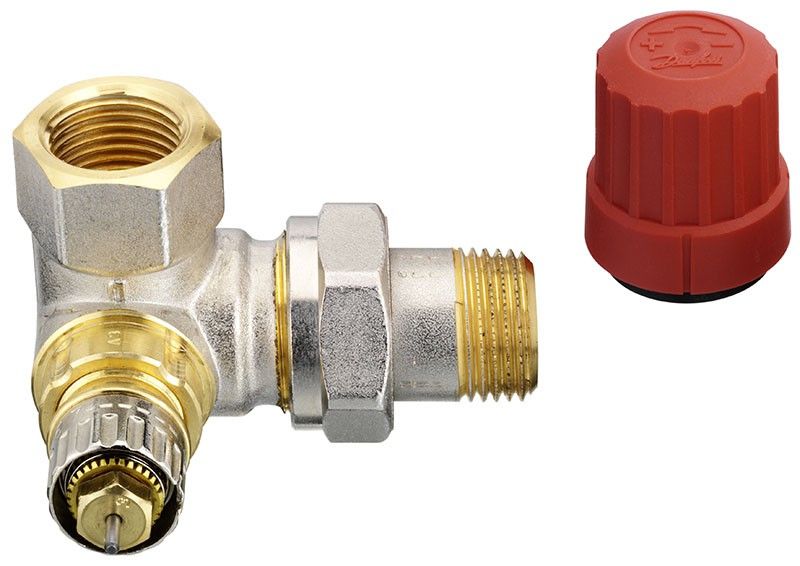

ra-n-10-klapan-dlya-dvuhtrubnyh-sistemy-otopleniya

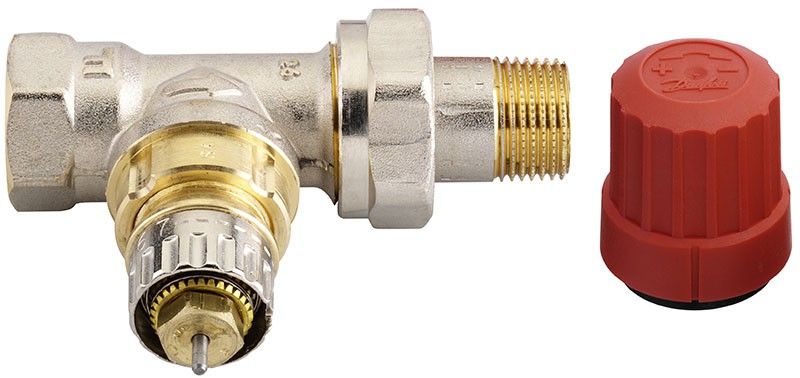

pryamoj-nikel

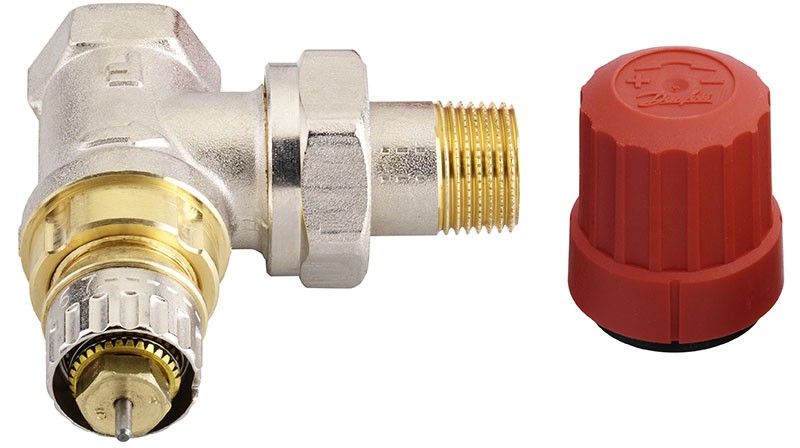

ra-n-15-kv-004-073-m3-chas
ra-n-15-klapan-dlya-dvuhtrubnyh-sistemy-otopleniya

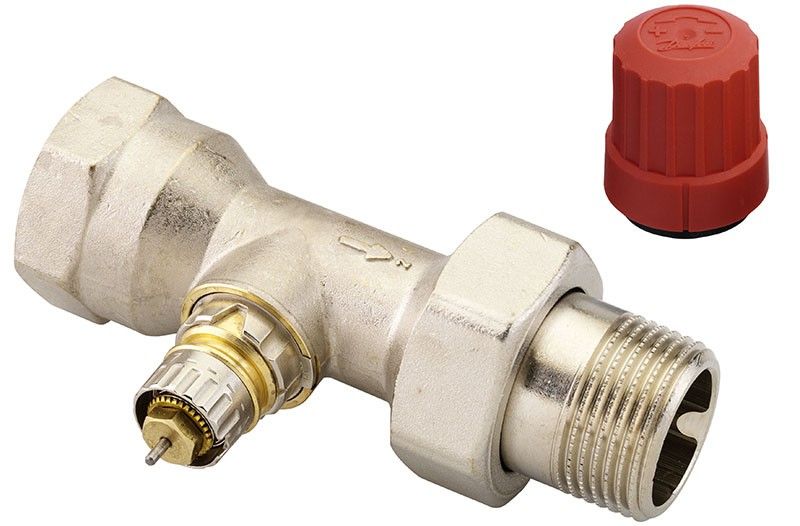

ra-n-20-klapan-dlya-dvuhtrubnyh-sistemy-otopleniya
ra-n-25-klapan-dlya-dvuhtrubnyh-sistemy-otopleniya

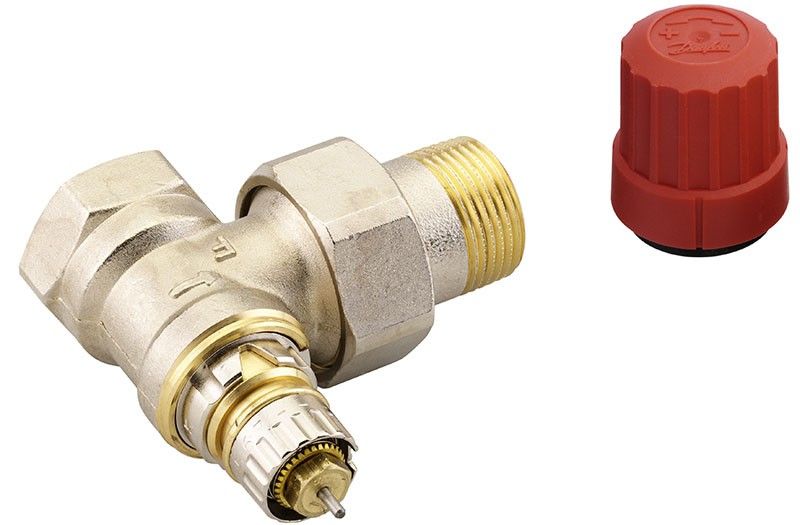

vse-klapany-ra-n-mozhno-kombinirovat
Доступні для замовлення модифікації - RA-N, Термостатичний клапан для двухтрубної системи опалення
Код замовлення Тип Опис Kvs Ду
013G0011 RA-N 10 Кутовий, нікель 0.65; 0.04-0.56 m3/h 10 mm
013G0012 RA-N 10 Прямий, нікель 0.65; 0.04-0.56 m3/h 10 mm
013G0013 RA-N 15 Кутовий, нікель 0.9; 0.04-0.73 m3/h 15 mm
013G0014 RA-N 15 Прямий, нікель 0.9; 0.04-0.73 m3/h 15 mm
013G0015 RA-N 20 Кутовий, нікель 1.40; 0.10-1.04 m3/h 20 mm
013G0016 RA-N 20 Прямий, нікель 1.40; 0.10-1.04 m3/h 20 mm
013G0031 RA-N Кутовий 0.04 - 0.56 m3/h 10 mm
013G0032 RA-N Прямий 0.04 - 0.56 m3/h 10 mm
013G0033 RA-N Кутовий 0.04 - 0.73 m3/h 15 mm
013G0034 RA-N 15 Прямий, нікель 0.9; 0.04-0.73 m3/h 15 mm
013G0035 RA-N Кутовий 0.1 - 1.04 m3/h 20 mm
013G0036 RA-N 20 Прямий, нікель 1.4; 0.1-1.04 m3/h 20 mm
013G0037 RA-N 25 Кутовий, нікель 1.4; 0.1-1.04 m3/h 25 mm
013G0038 RA-N 25 Прямий, нікель 1.4; 0.1-1.04 m3/h 25 mm
013G0051 RA-N Кутовий 0.04 - 0.56 m3/h 10 mm
013G0052 RA-N Прямий 0.04 - 0.56 m3/h 10 mm
013G0053 RA-N Кутовий 0.04 - 0.73 m3/h 15 mm
013G0054 RA-N Прямий 0.04 - 0.73 m3/h 15 mm
013G0055 RA-N Кутовий 0.1 - 1.04 m3/h 20 mm
013G0056 RA-N Прямий 0.1 - 1.04 m3/h 20 mm
013G0071 RA-N Кутовий 0.04 - 0.56 m3/h 10 mm
013G0072 RA-N Прямий 0.04 - 0.56 m3/h 10 mm
013G0073 RA-N Кутовий 0.04 - 0.73 m3/h 15 mm
013G0074 RA-N Прямий 0.04 - 0.73 m3/h 15 mm
013G0075 RA-N Кутовий 0.1 - 1.04 m3/h 20 mm
013G0076 RA-N Прямий 0.1 - 1.04 m3/h 20 mm
013G0113 RA-N Кутовий 0.04 - 0.73 m3/h 15 mm
013G0114 RA-N Прямий 0.04 - 0.73 m3/h 15 mm
013G0115 RA-N Кутовий 0.04 - 0.73 m3/h 15 mm
013G0116 RA-N Прямий 0.04 - 0.73 m3/h 15 mm
013G0117 RA-N Кутовий 0.04 - 0.73 m3/h 15 mm
013G0151 RA-N 10 Осьовий, нікель 0.65; 0.04-0.56 m3/h 10 mm
013G0153 RA-N 15 Осьовий, нікель 0.9; 0.04-0.73 m3/h 15 mm
013G0155 RA-N 20 Осьовий, нікель 1.00; 0.16-0.80 m3/h 20 mm
013G0231 RA-N Подвійний кутови правий 0.04 - 0.56 m3/h 10 mm
013G0232 RA-N Подвійний кутовий лівий 0.04 - 0.56 m3/h 10 mm
013G0233 RA-N 15 Кутовий, правий 0.9; 0.04-0.73 m3/h 15 mm
013G0234 RA-N 15 Кутовий, лівий 0.9; 0.04-0.73 m3/h 15 mm
013G1011 RA-N Кутовий 0.08 - 0.43 m3/h 10 mm
013G1012 RA-N Прямий 0.08 - 0.43 m3/h 10 mm
013G1013 RA-N Кутовий 0.18 - 0.53 m3/h 15 mm
013G1014 RA-N Прямий 0.08 - 0.53 m3/h 15 mm
013G3011 RA-N Кутовий 0.04 - 0.56 m3/h 10 mm
013G3013 RA-N Кутовий 0.04 - 0.73 m3/h 15 mm
013G3015 RA-N Кутовий 0.08 - 0.85 m3/h 20 mm
013G3031 RA-N Кутовий 0.04 - 0.56 m3/h 10 mm
013G3033 RA-N Кутовий 0.04 - 0.73 m3/h 15 mm
013G3237 RA-N Кутовий 0.04 - 0.73 m3/h 15 mm
013G3238 RA-N Прямий 0.04 - 0.43 m3/h 15 mm
013G3239 RA-N Кутовий 0.04 - 0.73 m3/h 15 mm
013G3322 RA-N Прямий 0.04 - 0.56 m3/h 10/15 mm
013G3902 RA-N Прямий 0.04 - 0.56 m3/h 10 mm
013G3903 RA-N Кутовий 0.04 - 0.73 m3/h 15 mm
013G3904 RA-N 15 Прямий 0.9 m3/h 15 mm
013G3914 RA-N Прямий 0.04 - 0.73 m3/h 15 mm
013G3963 RA-N Кутовий 0.73 m3/h 15 mm
013G4022 RA-N Прямий 0.04 - 0.56 m3/h 10 mm
013G4201 RA-N 15 Кутовий, нікель 0.9; 0.04-0.73 m3/h 15 mm
013G4202 RA-N 15 Прямий, нікель 0.9; 0.04-0.73 m3/h 15 mm
013G4203 RA-N 15 Осьовий, нікель 0.9; 0.04-0.73 m3/h 15 mm
013G4204 RA-N 15 Подвійний кутовий правий 0.9; 0.04-0.73 m3/h 15 mm
013G4205 RA-N Подвійний кутовий лівий 0.04 - 0.73 m3/h 15 mm
