RA-N 10, 15, 20, 25 Терморегулирующий радиаторный клапан для двухтрубных системы отопления, прямой, угловой, осевой


Термостатический клапан служит элементом отопительной системы или теплого пола. С его помощью можно регулировать температуру в помещении и экономить тепловую энергию. Компания Danfoss производит один из наиболее популярных продуктов этой серии – RA-N. Клапан имеет несколько модификаций, благодаря чему потребитель может выбрать устройство, максимально полно соответствующее поставленным техническим задачам и типу системы отопления.


Принцип работы устройства


Термоклапан состоит из следующих компонентов:
  • корпуса клапана;
  • корпуса термоголовки, закрытой колпачком;
  • стержня предохранителя;
  • сальникового уплотнения;
  • кольца уплотнения;
  • нажимного штифта;
  • возвратной или регулирующей пружины;
  • дросселя.
Горячая вода (теплоноситель) от котла по трубам подается к радиатору. Чем выше ее температура, тем больше нагревается воздух в помещении. Если показатель превышает установленный порог, то термочувствительный элемент головки срабатывает и шток с золотником перекрывает или ограничивает поток воды, поступающей в батарею отопления. Когда же температурный режим снизится, возвратные пружины возвращают клапан в исходное положение. При этом открывается отверстие для потока и радиатор снова нагревается.

Не менее прост механизм работы термочувствительного элемента. Под действием температуры рабочей среды вещество, заполняющее сильфон, изменяет свой объем и оказывает давление на шток клапана. Компания Данфосс производит разные виды термочувствительных головок. С моделями RA-N можно устанавливать устройства из серии RA. Установка настолько проста, что не требуются специфичные инструменты.

Разные модификации линейки RA-N имеют различную пропускную способность теплоносителя. Устройство монтируется на входе в радиатор в двухтрубной системе отопления.


Технические характеристики


Компания Данфосс выпускает следующие модификации клапана:
  • RA-N 10;
  • RA-N15;
  • RA-N 20;
  • RA-N 25.
Каждый продукт имеет разные виды:
  • угловой;
  • прямой;
  • осевой.
Угловой также имеет несколько направлений – угловой правый и угловой левый.

Кроме того, различаются некоторые параметры. Например:
  • пропускную способность клапана;
  • максимальное давление.
Устройство работает при максимальной температуре воды +120°С. Предельный показатель температуры окружающей среды +60°С. Рабочее давление составляет 10 бар, а максимальное – 16 бар. Корпус клапана выполнен из латуни, что делает его устойчивым даже при прохождении загрязненной воды.

На термоголовке выставляется температура, которая служит параметром сравнения. Для установки расчетного значения с термоголовки снимают защитный колпачок красного цвета и поднимают кольцо настройки. Его поворачивают таким образом, чтобы желаемое значение совместить с отметкой на корпусе. Шкала имеет диапазон от 1 до 7 с шагом 0,5. Нежелательно устанавливать отметку в заштрихованной зоне лимба

Модели линейки RA-N UK комплектуются термостатическим элементом серии RA (Danfoss), который заказывают отдельно.


Преимущества применения устройства


Термостатический клапан серии RA-N от Данфосс обладает следующими преимуществами:
  • автономностью – для его работы не требуется источник энергии;
  • простотой монтажа и настройки;
  • существенной экономией теплоносителя и финансов на оплату услуги отопления;
  • высокой эффективностью и точностью;
  • надежностью и долговечностью;
  • быстрой окупаемостью.
Термостатические клапаны от датского производителя используются не только в промышленных помещениях, но и в частных домах, квартирах. Их устанавливают на систему отопления и теплый пол. Эти приспособления пользуются огромной популярностью и имеют отличные отзывы от потребителей.

Документация для - RA-N, Термостатический клапан для двухтрубных системы отопления
Изображения - RA-N, Термостатический клапан для двухтрубных системы отопления

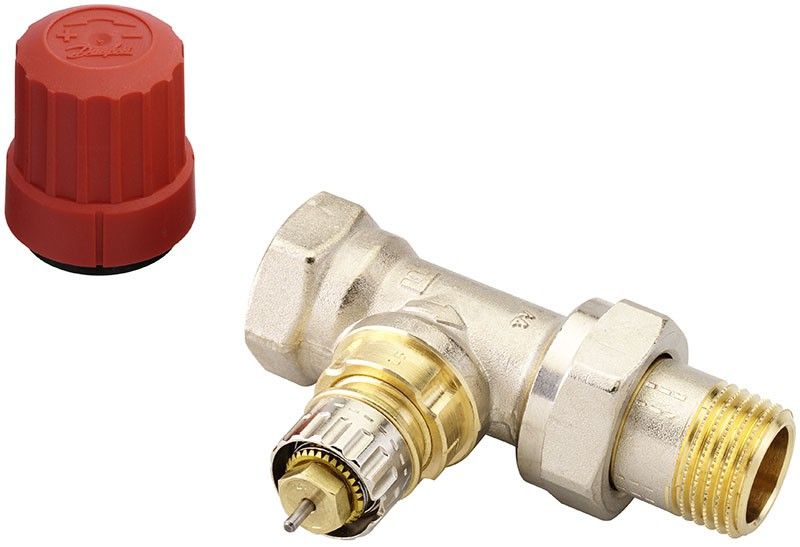

ra-n-15-klapan

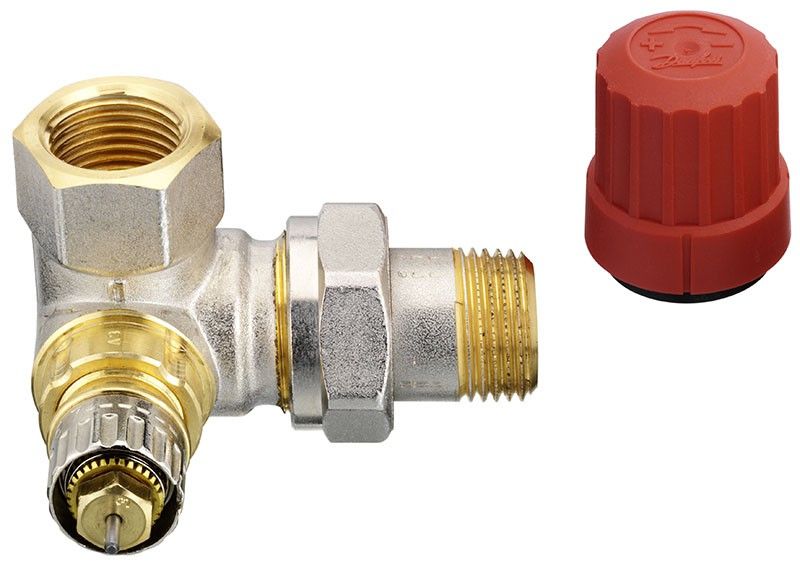

ra-n-10-klapan-dlya-dvuhtrubnyh-sistemy-otopleniya

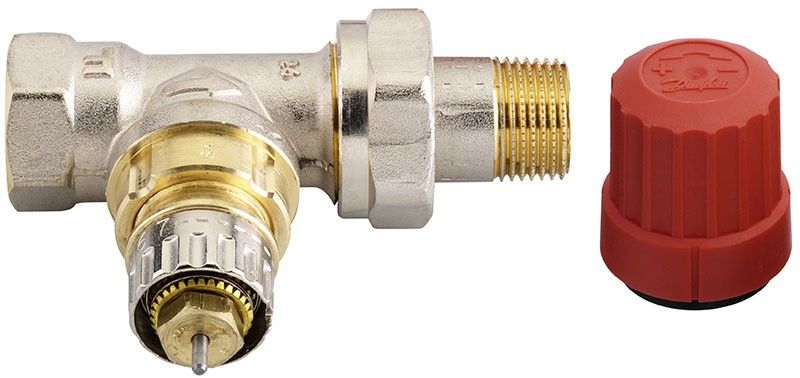

pryamoj-nikel

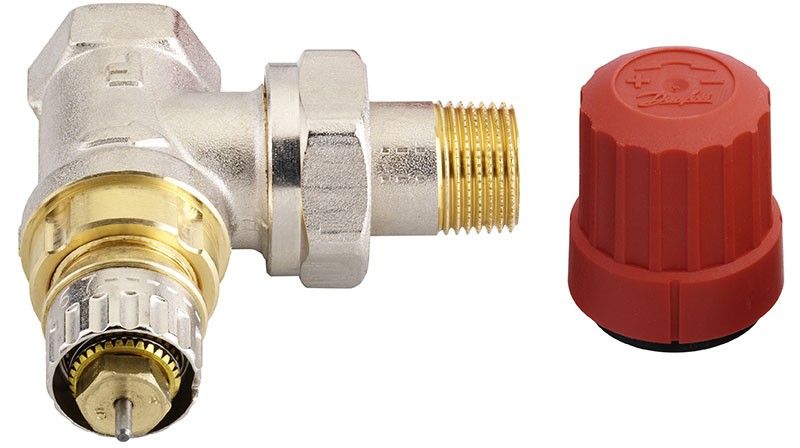

ra-n-15-kv-004-073-m3-chas

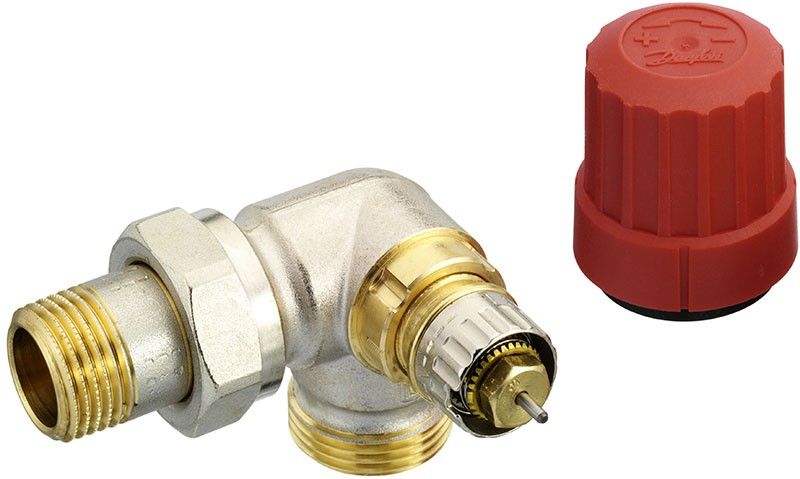

ra-n-15-klapan-dlya-dvuhtrubnyh-sistemy-otopleniya

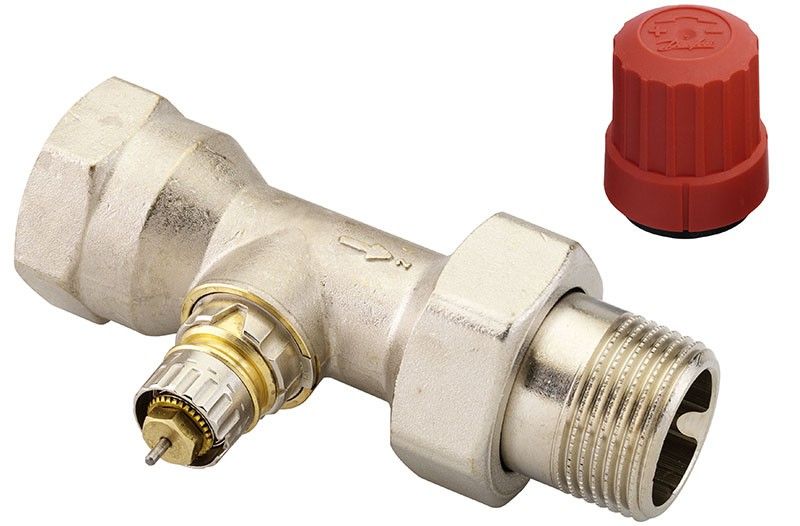

ra-n-20-klapan-dlya-dvuhtrubnyh-sistemy-otopleniya

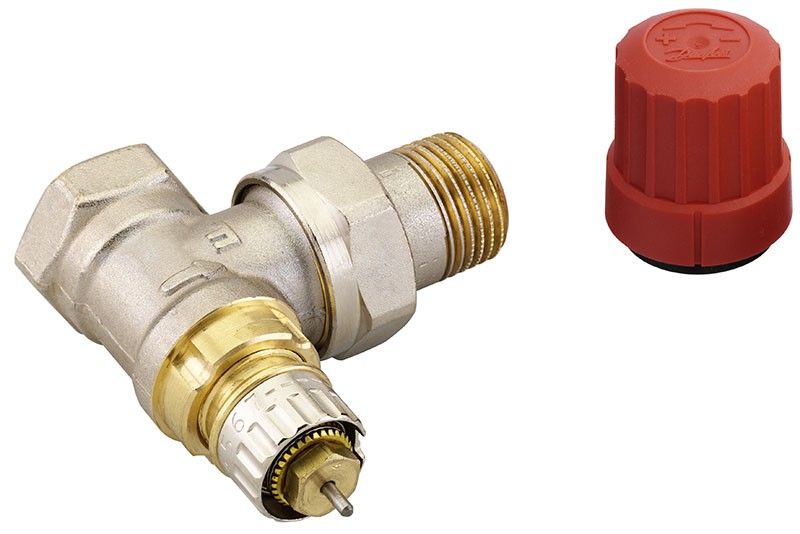

ra-n-25-klapan-dlya-dvuhtrubnyh-sistemy-otopleniya

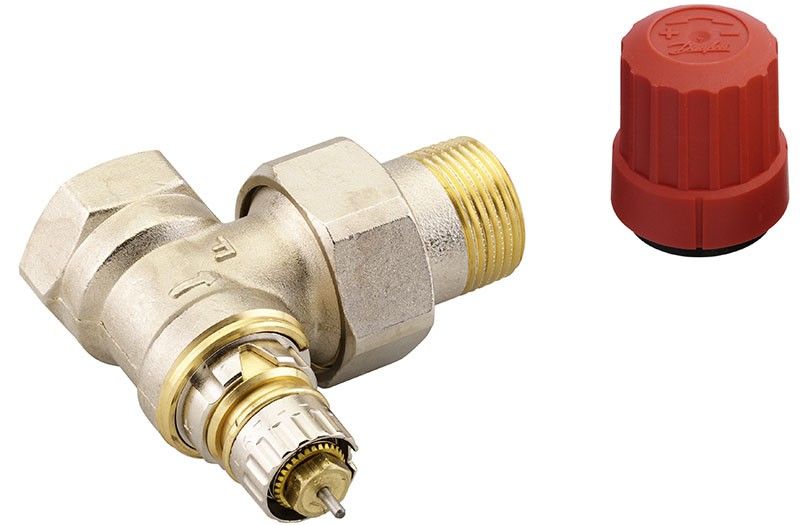

vse-klapany-ra-n-mozhno-kombinirovat
Доступные для заказа модификации - RA-N, Термостатический клапан для двухтрубных системы отопления
Код заказа Тип Описание Kvs Ду
013G0011 RA-N 10 Угловой, никель 0.65; 0.04-0.56 m3/h 10 mm
013G0012 RA-N 10 Прямой, никель 0.65; 0.04-0.56 m3/h 10 mm
013G0013 RA-N 15 Угловой, никель 0.9; 0.04-0.73 m3/h 15 mm
013G0014 RA-N 15 Прямой, никель 0.9; 0.04-0.73 m3/h 15 mm
013G0015 RA-N 20 Угловой, никель 1.40; 0.10-1.04 m3/h 20 mm
013G0016 RA-N 20 Прямой, никель 1.40; 0.10-1.04 m3/h 20 mm
013G0031 RA-N Угловой 0.04 - 0.56 m3/h 10 mm
013G0032 RA-N Прямой 0.04 - 0.56 m3/h 10 mm
013G0033 RA-N Угловой 0.04 - 0.73 m3/h 15 mm
013G0034 RA-N 15 Прямой, никель 0.9; 0.04-0.73 m3/h 15 mm
013G0035 RA-N Угловой 0.1 - 1.04 m3/h 20 mm
013G0036 RA-N 20 Прямой, никель 1.4; 0.1-1.04 m3/h 20 mm
013G0037 RA-N 25 Угловой, никель 1.4; 0.1-1.04 m3/h 25 mm
013G0038 RA-N 25 Прямой, никель 1.4; 0.1-1.04 m3/h 25 mm
013G0051 RA-N Угловой 0.04 - 0.56 m3/h 10 mm
013G0052 RA-N Прямой 0.04 - 0.56 m3/h 10 mm
013G0053 RA-N Угловой 0.04 - 0.73 m3/h 15 mm
013G0054 RA-N Прямой 0.04 - 0.73 m3/h 15 mm
013G0055 RA-N Угловой 0.1 - 1.04 m3/h 20 mm
013G0056 RA-N Прямой 0.1 - 1.04 m3/h 20 mm
013G0071 RA-N Угловой 0.04 - 0.56 m3/h 10 mm
013G0072 RA-N Прямой 0.04 - 0.56 m3/h 10 mm
013G0073 RA-N Угловой 0.04 - 0.73 m3/h 15 mm
013G0074 RA-N Прямой 0.04 - 0.73 m3/h 15 mm
013G0075 RA-N Угловой 0.1 - 1.04 m3/h 20 mm
013G0076 RA-N Прямой 0.1 - 1.04 m3/h 20 mm
013G0113 RA-N Угловой 0.04 - 0.73 m3/h 15 mm
013G0114 RA-N Прямой 0.04 - 0.73 m3/h 15 mm
013G0115 RA-N Угловой 0.04 - 0.73 m3/h 15 mm
013G0116 RA-N Прямой 0.04 - 0.73 m3/h 15 mm
013G0117 RA-N Угловой 0.04 - 0.73 m3/h 15 mm
013G0151 RA-N 10 Осевой, никель 0.65; 0.04-0.56 m3/h 10 mm
013G0153 RA-N 15 Осевой, никель 0.9; 0.04-0.73 m3/h 15 mm
013G0155 RA-N 20 Осевой, никель 1.00; 0.16-0.80 m3/h 20 mm
013G0231 RA-N Двойной угловой правый 0.04 - 0.56 m3/h 10 mm
013G0232 RA-N Двойной угловой левый 0.04 - 0.56 m3/h 10 mm
013G0233 RA-N 15 Угловой, правый 0.9; 0.04-0.73 m3/h 15 mm
013G0234 RA-N 15 Угловой, левый 0.9; 0.04-0.73 m3/h 15 mm
013G1011 RA-N Угловой 0.08 - 0.43 m3/h 10 mm
013G1012 RA-N Прямой 0.08 - 0.43 m3/h 10 mm
013G1013 RA-N Угловой 0.18 - 0.53 m3/h 15 mm
013G1014 RA-N Прямой 0.08 - 0.53 m3/h 15 mm
013G3011 RA-N Угловой 0.04 - 0.56 m3/h 10 mm
013G3013 RA-N Угловой 0.04 - 0.73 m3/h 15 mm
013G3015 RA-N Угловой 0.08 - 0.85 m3/h 20 mm
013G3031 RA-N Угловой 0.04 - 0.56 m3/h 10 mm
013G3033 RA-N Угловой 0.04 - 0.73 m3/h 15 mm
013G3237 RA-N Угловой 0.04 - 0.73 m3/h 15 mm
013G3238 RA-N Прямой 0.04 - 0.43 m3/h 15 mm
013G3239 RA-N Угловой 0.04 - 0.73 m3/h 15 mm
013G3322 RA-N Прямой 0.04 - 0.56 m3/h 10/15 mm
013G3902 RA-N Прямой 0.04 - 0.56 m3/h 10 mm
013G3903 RA-N Угловой 0.04 - 0.73 m3/h 15 mm
013G3904 RA-N 15 Прямой 0.9 m3/h 15 mm
013G3914 RA-N Прямой 0.04 - 0.73 m3/h 15 mm
013G3963 RA-N Угловой 0.73 m3/h 15 mm
013G4022 RA-N Прямой 0.04 - 0.56 m3/h 10 mm
013G4201 RA-N 15 Угловой, никель 0.9; 0.04-0.73 m3/h 15 mm
013G4202 RA-N 15 Прямой, никель 0.9; 0.04-0.73 m3/h 15 mm
013G4203 RA-N 15 Осевой, никель 0.9; 0.04-0.73 m3/h 15 mm
013G4204 RA-N 15 Двойной угловой правый 0.9; 0.04-0.73 m3/h 15 mm
013G4205 RA-N Двойной угловой левый 0.04 - 0.73 m3/h 15 mm
