MCC 102 du/dt, Вихідні фільтри

MCC 102 du/dt, Вихідні фільтри
Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:
Лановий Кирило: 098 469 96 87
Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.
Отримати консультацію
Ціна: 541.00 - 8323.00 EUR

Вихідний фільтр VLT Power Option MCC 102 dU/dt Filter


При запуску двигуна відбувається швидке наростання напруги та величини струму, що може призвести до пошкодження обмотки електродвигуна. Фільтри використовують для придушення електромагнітного шуму в кабелі, що сполучає перетворювач частоти та двигун.


Механізм дії вихідного фільтра


Вихідні фільтри бувають різні:
  • синусні;
  • синфазні;
  • моторні дроселі;
  • dU/dt.
На відміну від, наприклад, синусних вихідних фільтрів, пристрої dU/dt знижують усі перешкоди, які лежать вище за робочу частоту, і «відсікають» відбиті хвилі напруги, захищаючи двигун.

Цей тип фільтрів застосовують у випадку, коли технологія вимагає перенесення пристрою плавного пуску електродвигунів або частоти перетворювача на різні відстань від приводу. Якщо довжина кабелю, що з'єднує перетворювач та двигун значна, то коливання знижуються

Кожен метр кабелю працює як індукційна котушка, знижуючи піки та уповільнюючи час проходження імпульсу. Але якщо довжина кабелю невелика (50-150 м), то потрібний фільтр, який виконує роль індукційної котушки. Крім того, MCC 102 dU/dt фільтри використовуються:
  • зі старими моделями електродвигунів;
  • в агресивних умовах робочого середовища;
  • при необхідності частого зупинки та гальмування;
  • при пікових значеннях напруги та перенапруги.
Серія VLT Power Option MCC 102 dU/dt Filter має безліч переваг, як у порівнянні з іншими моделями фільтрів dU/dt, так і в порівнянні з аналогами інших виробників.


Переваги продукту


Данська компанія Danfoss випускає лінійку різних систем керування з маркуванням VLT. Всі вони відрізняються компактними розмірами та невеликою вагою. Незважаючи на це, вихідні фільтри:
  • продовжують терміни експлуатації двигуна;
  • подовжують міжремонтні періоди;
  • дозволяють застосовувати електромотори, які спочатку були призначені для комунікації з перетворювачами частоти, плавним пускателем;
  • дають можливість використовувати екрановані кабелі з розподільною платою;
  • використовуються з усіма типами керуючих систем, у тому числі з перетворювачами та пристроями плавного пуску з векторним керуванням;
  • можна встановити паралельно, якщо привід споживає високу (690 і більше) напругу.
  • Мета застосування фільтрів dU/dt у тому, щоб:
  • усунути гармонійні коливання на клемах двигуна;
  • знизити ризики збільшення напруги та пробою обмотки;
  • мінімізувати піки напруги;
  • усунути перешкоди та електромагнітне випромінювання на прилади, розташовані в одному ланцюгу;
  • знизити струми до часу спрацьовування захисту частотника;
  • зменшити комунікаційні перенапруги.
Залежно від моделі, фільтр може монтуватися на стіну, на підлогу або «стінка до стінки». Прилад дозволяє заощадити місце та знизити вартість монтажу, необхідність встановлення спеціальних шаф.


Технічні характеристики


Короткі характеристики пристрою:


Діапазони робочої напруги

3 x 200 – 690В



44 – 880A при 400В



27 – 630A при 690В

Робоча частота

0 – 60 Гц, при перевищенні верхньої межі відзначається зниження робочих характеристик

Температура

-25°С до +45°С

Максимальна частота ШІМ

1,5 кГц – 4 кГц

Здатність витримувати перенапругу

160% протягом 60 с, кожні 10 хвилин

Пристрій має різні ступені захисту корпусу від агресивної дії середовища робочої зони. Різні моделі, що відрізняються потужністю, захищені від впливу пилу, хімічних аерозолів, вібрації, вологи.


Область застосування


Фільтри VLT Power Option MCC 102 dU/dt використовуються в різних галузях промисловості. Але раціональніше їх використовувати в модернізації систем, а також для ліній, де потрібен критично довгий силовий кабель з регулюванням перетворювачем частоти і високою напругою живлення.

Ціна пристроїв значно нижча, ніж вартість синусових фільтрів, що позначається на економічності модернізації.

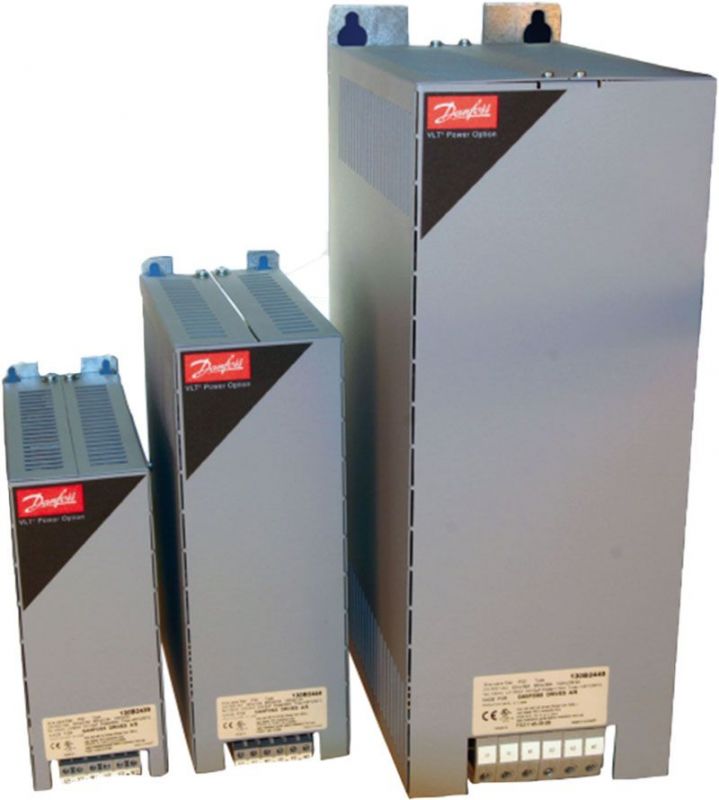

Зображення - MCC 102 du/dt, Вихідні фільтри
Доступні для замовлення модифікації - MCC 102 du/dt, Вихідні фільтри
Код замовлення Тип Напруга, А Ступінь захисту
130B2835 MCC102A40KTM 44 A IP 00
130B2836 MCC102A40KTM 44 A IP 20
130B2838 MCC102A80KTM 90 A IP 00
130B2839 MCC102A80KTM 90 A IP 20
130B2841 MCC102A105TM 100 A IP 00
130B2842 MCC102A105TM 100 A IP 20
130B2844 MCC102A160TM 177 A IP 00
130B2845 MCC102A160TM 177 A IP 20
130B2847 MCC102A303TM 315 A IP 00
130B2848 MCC102A303TM 315 A IP 20
130B2849 MCC102A460TM 480 A IP 00
130B2850 MCC102A460TM 480 A IP 20
130B2851 MCC102A645TM 658 A IP 00
130B2852 MCC102A645TM 658 A IP 20
130B2853 MCC102A800TM 880 A IP 00
130B2854 MCC102A800TM 880 A IP 20
