Выходной фильтр VLT Power Option MCC 102 dU/dt Filter


При запуске двигателя происходит быстрое нарастание напряжения и величины тока, что может привести к повреждению обмотки электродвигателя. Фильтры используют для подавления электромагнитного шума в кабеле, соединяющем преобразователь частоты и мотор.


Механизм действия выходного фильтра


Выходные фильтры бывают разные:
  • синусные;
  • синфазные;
  • моторные дроссели;
  • dU/dt.
В отличие от, например, синусных выходных фильтров, устройства dU/dt понижают все помехи, которые лежат выше рабочей частоты, и «отсекают» отраженные волны напряжения, защищая двигатель.

Этот тип фильтров применяют в случае, когда технология требует переноса устройства плавного пуска электродвигателей или преобразователя частоты на разные расстояние от привода. Если длина кабеля, соединяющего преобразователь и двигатель значительная, то колебания снижаются

Каждый метр кабеля работает как индукционная катушка, снижая пики и замедляя время прохождения импульса. Но если длина кабеля небольшая (50-150 м), то необходим фильтр, который выполняет роль индукционной катушки. Кроме того, MCC 102 dU/dt фильтры используются:
  • со старыми моделями электродвигателей;
  • в агрессивных условиях рабочей среды;
  • при необходимости частого останова и торможения;
  • при пиковых значениях напряжения и перенапряжения.
Серия VLT Power Option MCC 102 dU/dt Filter имеет множество преимуществ, как по сравнению с другими моделями dU/dt фильтров, так и в сравнении с аналогами других производителей.


Преимущества продукта


Датская компания Danfoss выпускает линейку различных управляющих систем с маркировкой VLT. Все они отличаются компактными размерами и небольшим весом. Несмотря на это, выходные фильтры:
  • продлевают сроки эксплуатации двигателя;
  • удлиняют межремонтные периоды;
  • позволяют применять электромоторы, которые изначально были не предназначены для коммуникации с преобразователями частоты, плавным пускателем;
  • дают возможность применять экранированные кабели с распределительной платой;
  • используются со всеми типами управляющих систем, в том числе с преобразователями и устройствами плавного пуска с векторным управлением;
  • можно установить параллельно, если привод потребляет высокое (690 и более В) напряжение.
Цель применения фильтров dU/dt в том, чтобы:
  • устранить гармонические колебания на клеммах мотора;
  • снизить риски увеличения напряжения и пробоя обмотки;
  • минимизировать пики напряжения;
  • устранить помехи и электромагнитное излучение на приборы, расположенные в одной цепи;
  • снизить токи до времени срабатывания защиты частотника;
  • уменьшить коммуникационные перенапряжения.
В зависимости от модели фильтр может монтироваться на стену, на пол или «стенка к стенке». Прибор позволяет сэкономить место и снизить стоимость монтажа, необходимость установки специальных шкафов.


Технические характеристики


Краткие характеристики устройства:


Диапазоны рабочего напряжения

3 x 200 – 690В



44 – 880A при 400В



27 – 630A при 690В

Рабочая частота

0 – 60 Гц, при превышении верхней границы отмечается снижение рабочих характеристик

Температура

-25°С до +45°С

Максимальная частота ШИМ

1,5 кГц – 4 кГц

Способность выдерживать перенапряжение

160% на протяжении 60 с, каждые 10 минут

Устройство имеет различные степени защиты корпуса от агрессивного воздействия среды рабочей зоны. Разные модели, отличающиеся мощностью, защищены от воздействия пыли, химических аэрозолей, вибрации, влаги.


Область применения


Фильтры VLT Power Option MCC 102 dU/dt применяются в различных отраслях промышленности. Но рациональнее всего их использовать в модернизации систем, а также для линий, где требуется критично длинный силовой кабель с регулировкой преобразователем частоты и высоким напряжением питания.

Стоимость устройств существенно ниже, чем цена синусовых фильтров, что сказывается на экономичности модернизации.

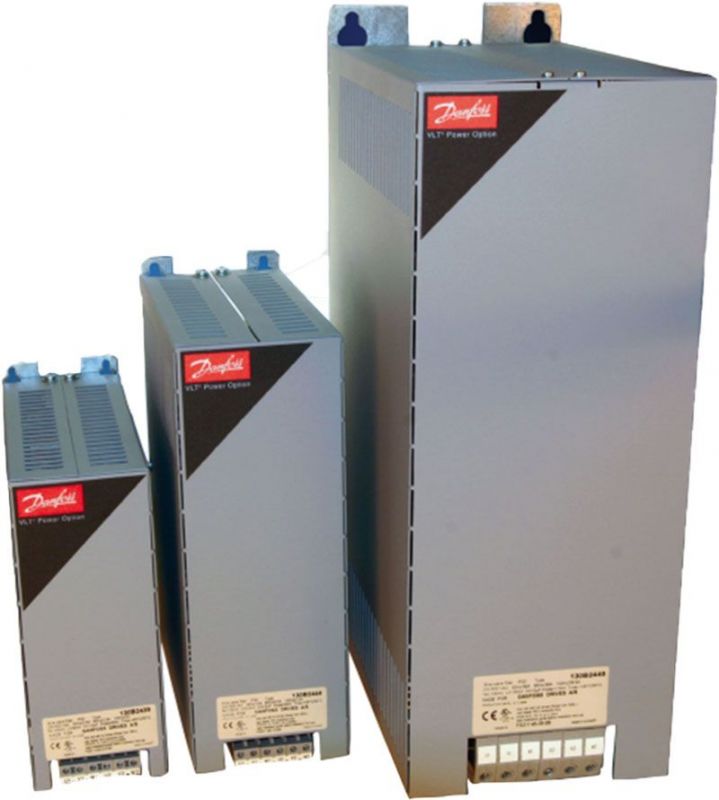

Изображения - MCC 102 du/dt, Выходные фильтры
Доступные для заказа модификации - MCC 102 du/dt, Выходные фильтры
Код заказа Тип Ток, А Степень защиты
130B2835 MCC102A40KTM 44 A IP 00
130B2836 MCC102A40KTM 44 A IP 20
130B2838 MCC102A80KTM 90 A IP 00
130B2839 MCC102A80KTM 90 A IP 20
130B2841 MCC102A105TM 100 A IP 00
130B2842 MCC102A105TM 100 A IP 20
130B2844 MCC102A160TM 177 A IP 00
130B2845 MCC102A160TM 177 A IP 20
130B2847 MCC102A303TM 315 A IP 00
130B2848 MCC102A303TM 315 A IP 20
130B2849 MCC102A460TM 480 A IP 00
130B2850 MCC102A460TM 480 A IP 20
130B2851 MCC102A645TM 658 A IP 00
130B2852 MCC102A645TM 658 A IP 20
130B2853 MCC102A800TM 880 A IP 00
130B2854 MCC102A800TM 880 A IP 20
