MCC 101, Вихідні синусоїдальні фільтри
Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:
Лановий Кирило: 098 469 96 87
Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.

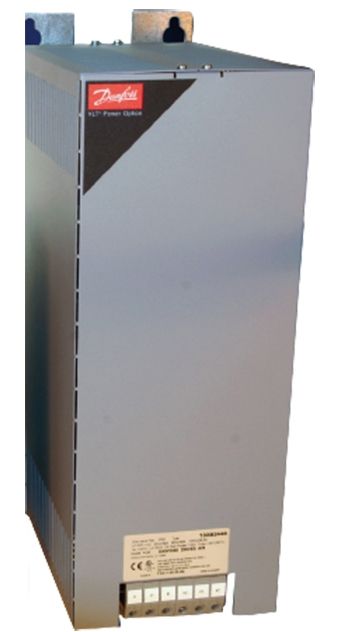

Синусовий вихідний фільтр VLT Power Option MCC 101 Sin-wave Filter
VLT Power Option MCC 101 Sin-wave Filter – це синусний вихідний фільтр для частотного перетворювача. Він подібний до dU/dt-фільтру і використовується з тією ж метою. Але має конструктивні відмінності, що впливають на форму напруги на обмотках двигуна.
Пристрій та механізм дії
Синусоїдальні фільтри інших компаній мають великі габарити, тому що в їхню комплектацію входять індукційні котушки, розраховані на десятки мГн. Компанії Данфосс вдалося створити прилад із незначними розмірами, якими характеризуються всі продукти лінійки VLT.
Трифазні асинхронні двигуни, що живляться від мережі, піддаються піковим значенням навантаження та перевантаження з ризиком пробою обмотки. Виключити пошкодження дозволяє введення в систему перетворювача частот, а при необхідності частого пуску/зупинки та високої напруги джерела живлення, пристрою плавного пуску електродвигуна.
Але дуже часто прилади керування встановлюють на відстані двигуна. На його клеми приходить струм, форма напруги якого далека від синусоїди. Введення в технологічний ланцюг синус-фільтрів дозволяє:
- згладити перешкоди високих частот;
- використовувати мотори старого зразка з перетворювачами частот і пристроєм плавного пуску електродвигуна, навіть якщо вони конструктивно не призначалися для цього;
- знизити навантаження на частотник;
- скоротити рівень шуму роботи двигуна;
- мінімізувати зношування підшипників ротора;
- знизити перегрів обмоток, що виникає під дією струму високої частоти;
- використовувати довгі кабелі без втрат у формі теплового випромінювання та розвитку імпульсного відображення.
Фільтр VLT Power Option MCC 101 не можна використовувати в системах із частотою нижче за його паспортну номінальну величину. Допускається зниження показника лише на 20%. Частотний перетворювач програмують із зазначенням нижнього порога. Частоти вище 70 Гц використовувати необхідно з великою обережністю.
Частотник дозволяє встановити всі необхідні параметри безпечного підключення синус-фільтра, а плавний пуск за необхідності частого увімкнення/вимкнення забезпечує пристрій плавного пуску електродвигуна.
При встановленні фільтра слід враховувати, що він може видавати акустичний шум і нагріватися. Тому необхідна можливість повітряного охолодження пристрою та придушення шуму.
Технічні характеристики
VLT Power Option MCC 101 Sin-wave Filter має такі характеристики:
|
Робочі діапазони |
3 x 200 – 500 В, 2.5 – 1,200 А |
|
|
3 x 525 – 690 В, 13 – 1,320 А |
|
Робочі частоти |
0-60 Гц |
|
Температура у зоні функціонування |
-25°С до +45°С |
|
Максимальна частота ШІМ |
1,5 кГц – 4 кГц |
|
Діапазони робочої напруги |
3 x 200 – 690В |
Високий рівень захисту корпусу (IP 00, IP 20) дозволяє пристрою функціонувати в агресивних умовах робочої зони. Фільтри чудово працюють при монтажі їх із потужними моторами.
Сфера застосування синусних фільтрів є різноманітною. Найчастіше їх застосовують із глибинними насосами, що вимагають довгого кабелю живлення між інвертором та мотором.
Документація для - MCC 101, Вихідні синусоїдальні фільтри
Зображення - MCC 101, Вихідні синусоїдальні фільтри
Доступні для замовлення модифікації - MCC 101, Вихідні синусоїдальні фільтри
| Код замовлення | Тип | Напруга, А | Ступінь захисту |
| 130B2281 | MCC 101 | 48 A | IP 00 |
| 130B2282 | MCC 101 | 62 A | IP 00 |
| 130B2283 | MCC101A75KT3 | 75 A | IP 00 |
| 130B2307 | MCC 101 | 48 A | IP 20 |
| 130B2308 | MCC 101 | 62 A | IP 20 |
| 130B2309 | MCC 101 | 75 A | IP 20 |
| 130B2404 | MCC101 | 2.5 A | IP 00 |
| 130B2406 | MCC101A4K5T3 | 4.5 A | IP 00 |
| 130B2408 | MCC101A8K0T3 | 8 A | IP 00 |
| 130B2409 | MCC101A10KT3 | 10 А | IP 00 |
| 130B2411 | MCC101A17KT3 | 16 A | IP 00 |
| 130B2412 | MCC101A24KT3 | 24 A | IP 00 |
| 130B2413 | MCC101A38KT3 | 38 A | IP 00 |
| 130B2439 | MCC101A2K5T3 | – | – |
| 130B2441 | MCC101A4K5T3 | 4.5 A | IP 20 |
| 130B2443 | MCC101A8K0T3 | 8 A | IP 20 |
| 130B2444 | MCC101A10KT3 | 10 А | IP 20 |
| 130B2446 | MCC101A17KT3 | 16 A | IP 20 |
| 130B2447 | MCC101A24KT3 | 24 A | IP 20 |
| 130B2448 | MCC101A38KT3 | 38 A | IP 20 |
| 130B3179 | MCC101A115T3 | 115 A | IP 00 |
| 130B3181 | MCC101A115T3 | 115 A | IP 20 |
| 130B3182 | MCC101A180T3 | 180 A | IP 00 |
| 130B3183 | MCC101A180T3 | 180 A | IP 20 |
| 130B3184 | MCC101A260T3 | 260 A | IP 00 |
| 130B3185 | MCC101A260T3 | 260 A | IP 20 |
| 130B3186 | MCC101A410T3 | 410 A | IP 00 |
| 130B3187 | MCC101A410T3 | 410 A | IP 20 |
| 130B3188 | MCC101A510T3 | 480 A | IP 00 |
| 130B3189 | MCC101A510T3 | 480 A | IP 20 |
| 130B3191 | MCC101A660T3 | 660 A | IP 00 |
| 130B3192 | MCC101A660T3 | 660 A | IP 20 |
| 130B3193 | MCC101A800T3 | 750 A | IP 00 |
| 130B3194 | MCC101A800T3 | 750 A | IP 20 |
| 130B3195 | MCC101A13KT7 | – | – |
| 130B3196 | MCC101A13KT7 | – | – |
| 130B4112 | MCC101A28KT7 | – | – |
| 130B4113 | MCC101A28KT7 | – | – |
| 130B4114 | MCC101A45KT7 | 45 A | IP 00 |
| 130B4115 | MCC101A45KT7 | – | – |
| 130B4116 | MCC101A76KT7 | – | – |
| 130B4117 | MCC101A76KT7 | – | – |
| 130B4118 | MCC101A115T7 | – | – |
| 130B4119 | MCC101A115T7 | – | – |
| 130B4121 | MCC101A165T7 | – | – |
| 130B4124 | MCC101A165T7 | – | – |
| 130B4125 | MCC101A260T7 | – | – |
| 130B4126 | MCC101A260T7 | – | – |
| 130B4129 | MCC101A360T7 | – | – |
| 130B4151 | MCC101A360T7 | – | – |
| 130B4152 | MCC101A430T7 | 430 A | IP 00 |
| 130B4153 | MCC101A430T7 | – | – |
| 130B4154 | MCC101A530T7 | – | – |
| 130B4155 | MCC101A530T7 | – | – |
| 130B4156 | MCC101A660T7 | 660 A | IP 00 |
| 130B4157 | MCC101A660T7 | – | – |
| 130B5479 | MCC101A115T3 | – | – |
| 130B5480 | MCC101A180T3 | – | – |
| 130B7289 | MCC101A10KT7 | – | – |
| 130B7324 | MCC101A10KT7 | – | – |
| 130B7335 | MCC101A4K5T7 | – | – |
| 130B7356 | MCC101A4K5T7 | – | – |
| 130B9027 | MCC101A260T3 | – | – |
| 130B9028 | MCC101A76KT7 | – | – |
| 130B9029 | MCC101A115T7 | – | – |
| 130B9042 | MCC101A165T7 | – | – |
| 134B2835 | MCC101A4K5T7 | – | – |
| 134B2836 | MCC101A10KT7 | – | – |
| 134B2837 | MCC101A22KT7 | – | – |
