MBS 4050, Датчики тиску з демпфером

MBS 4050, Датчики тиску з демпфером
Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:
Говдя Вадим: 068 957 20 05
Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.
Замовити дзвінок
Ціна: 283.00 - 231.00 EUR

Перетворювач тиску MBS 4050 з демпфером


Датчики тиску використовуються у більшості галузей промисловості та у комунальному господарстві. Данська компанія Danfoss виготовляє контрольно-вимірювальні пристрої для складних умов виробничого середовища. Моделі сімейства MBS мають компактний розмір, термокомпенсацію та надійний корпус із захистом від пилу, механічних пошкоджень, вологи та вібрації. Але є й відмінності у моделях продуктів лінійки.


Принцип дії та конструктивні особливості


MBS 4050 має 2 основні конструктивні частини:
  • перетворювача з чутливим елементом;
  • електронний пристрій.
Первинний перетворювач побудований з урахуванням тензорезистивного принципу інверсії. На гнучкій мембрані закріплені датчики монокристалічного кремнію, що мають високі характеристики резонатора.

Мембрана деформується під впливом досліджуваного середовища. Механічне вплив мембрани викликає у кристалах зміна опору, яке перетворюється електронним блоком аналоговий вихідний сигнал. Його величина пропорційна величині тиску, що вимірюється.

Особливістю пристрою є наявність демпфера, який зменшує амплітуду коливання мембрани та захищає її від пошкоджень внаслідок кавітації, гідравлічного удару та пульсації тиску. Використовується MBS 4050 для контролю та вимірювання абсолютного або надмірного тиску.


Технічні характеристики апарату


Прилад характеризується такими показниками:


Найменування параметру

Значення

Діапазон вимірювання тиску

Від 1 – 1,5 до 0 – 400 Bar

Температура



- робочого середовища

від -40 до +100°С

- довкілля

від -10 до +70°С

Похибка вимірювання

≤ 0,5% (max ±0,8%)

Час реакції

<4 мс ​​(рідини), 35 мс (повітря, гази)

Напруга живлення

10-30 В

Вихідний сигнал

4 - 20 мА

Клас захисту корпусу

IP67


Прилад захищений від радіо- та електромагнітних перешкод. Завдяки різним типам з'єднання пристрій швидко монтується і легко адаптується до існуючої схеми.

Компанія Данфосс створює датчики для систем контролю та управління з високою чутливістю та зниженою додатковою похибкою від зовнішніх факторів, що впливають, при одночасної мініатюризації.

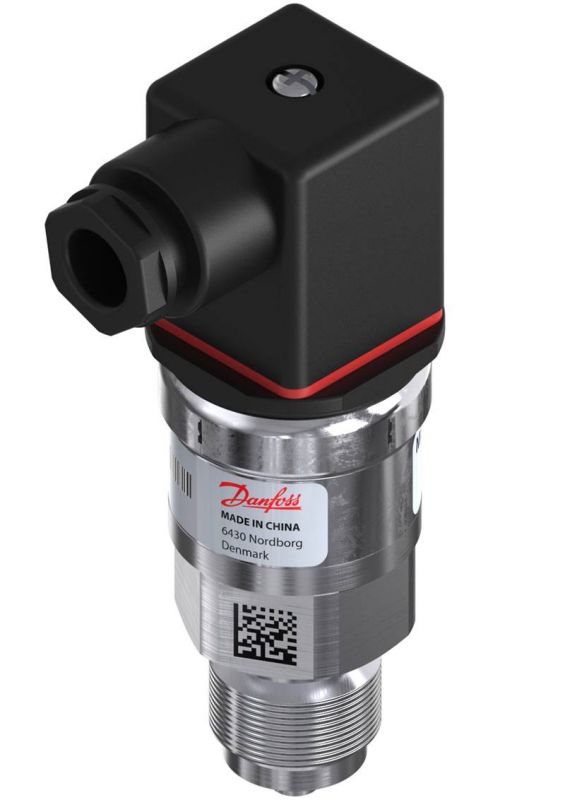

Зображення - MBS 4050, Датчики тиску з демпфером
mbs-4050-datchiki-davleniya-s-dempferom
Доступні для замовлення модифікації - MBS 4050, Датчики тиску з демпфером
Код замовлення Приєднання Діапазон вимірювань, бар Вихідний сигнал
060G3266 G 1/2 0 - 4 4 - 20 mA
060G3273 G 1/2 0 - 100 4 - 20 mA
060G3274 G 1/2 0 - 160 4 - 20 mA
060G3382 G 1/4 0 - 400 4 - 20 mA
