Датчики тиску MBS 2050


Данська компанія Danfoss випускає різні моделі датчиків тиску для промисловості. Одним із продуктів є компактний перетворювач тиску MBS 2050. Пристрій відрізняється надійністю, стійкістю до механічних впливів та вібрації, гнучкістю застосування, високою точністю вимірювання. Модель використовується у несприятливих умовах довкілля.


Принцип роботи та конструктивні особливості


Датчик тиску є приладом, що складається з наступних частин:
  • первинного перетворювача із чутливим елементом;
  • електронного кола інвертора;
  • високоміцного корпусу.
Відмінною особливістю моделі MBS 2050 є наявність демпфуючого пристрою – сопла малого розміру (0,3 мм), встановленого між робочим середовищем та чутливим елементом приладу. Воно є надійним захистом мембрани від гідравлічного удару та перепадів тиску.

У первинному перетворювачі як чутливий елемент застосовується пьезорезистивний напівпровідниковий елемент. Він є містом Уітстона на основі кремнію. Елемент розширюється/стискається в залежності від величини механічного впливу, що надається на мембрану.

На напівпровідниковій мембрані розташовується 4 резистори з кремнію. При деформації пружної пластини у резисторах змінюється опір. Воно пропорційно доданого тиску. На виході опір моста перетворюється на лінійний електричний імпульс, що посилюється до необхідного виду аналогового сигналу.

В електронному перетворювачі опір трансформується у вихідний уніфікований сигнал. Він може бути представлений у вигляді електричного струму (струмовий 4-20 мА) або імпульсу напруги (0-10). Їхня величина пропорційна тиску на мембрану. Пропорційний вихідний сигнал – ще одна особливість моделі MBS 2050. Його реєструють та використовують для регулювання технологічного процесу.

Електронний блок має такі характеристики:
  • високою точністю виміру;
  • компенсацією температур;
  • захистом від перешкод, як електромагнітних, і від радіочастотних.
Пристрій укладено в надійний корпус, що захищає внутрішній вміст від:
  • пилу;
  • вологи;
  • вібрації;
  • агресивних середовищ;
  • перепадів температури довкілля.
Приєднання продукту відбувається за допомогою зовнішньої різьби G1/4A.


Область застосування


Датчики тиску використовуються в гідравлічних схемах у більшості галузей промисловості:
  • газовий;
  • нафтовий;
  • хімічної;
  • харчовий;
  • металургійної;
  • машинобудівної;
  • суднобудівної;
  • енергетичної та ін.
За допомогою датчика MBS 2050 вимірюють тиск рідин, води, олій, тощо. Широко використовуються датчики тиску та у комунальному господарстві. Пристроєм комплектуються насоси, компресори.


Технічні характеристики


Робочі середовища мають широкий діапазон температур. Модель перетворювача ефективно функціонує при перекачуванні серед від -40°С до +85°С. Це дозволяє розширити сферу застосування продуктів лінійки MBS. Деталі, що контактують із робочими середовищами, виконані з нержавіючої сталі. Крім того, пристрій має такі технічні характеристики, подані в таблиці:


Вихідний сигнал

10-90% Uv (напруги мережі живлення)

Діапазон вимірювань тиску

0 – 1; 0 – 600 бар

Клас захисту корпусу

IP65, IP67

Імпульсний амортизатор

є

Робочий тиск

900 бар

Точність виміру

±0,3% (max ±1%)

Напруга живлення мережі

4,75-8 В

Номінальний струм

5 мА

Час реакції

4 мс


Перетворювач попереджає вихід із ладу насоса або компресора, трубопроводу від:
  • кавітації;
  • гідравлічних ударів;
  • "стрибків" тиску.
Технологічне вирішення елементів пристрою зумовлює його експлуатаційні властивості.


Переваги застосування приладів


Внаслідок застосування даного апарату:
  • підвищується термін експлуатації трубопроводу, насоса та інших пристроїв, включених до схеми;
  • збільшується період між ремонтами;
  • зменшується ризик забруднення довкілля;
  • знижуються витрати на ремонт та обслуговування.
Датчик легко монтується, має високу гнучкість щодо використаного джерела живлення. Завдяки конструктивним особливостям пристрою його застосовують для вимірювання абсолютного (параметра стану робочих середовищ) та надмірного (різниці між абсолютним та барометричним) тиску.

Компактні габарити та мінімальна вага (316 г) дозволяють заощадити місце та полегшити монтаж приладу у технологічну схему. Пристрій спеціально розроблений для гідравлічних систем. Пристрій гарантує ефективну та безперебійну роботу насосів та компресорів навіть у дуже суворих умовах навколишнього середовища.

Невисока вартість, широкий модельний ряд, надійність і гнучкість впровадження роблять продукцію компанії Данфосс привабливою для різних користувачів.
Зображення - MBS 2050, Компактні датчики тиску з пропорційним вихідним сигналом і демпфером

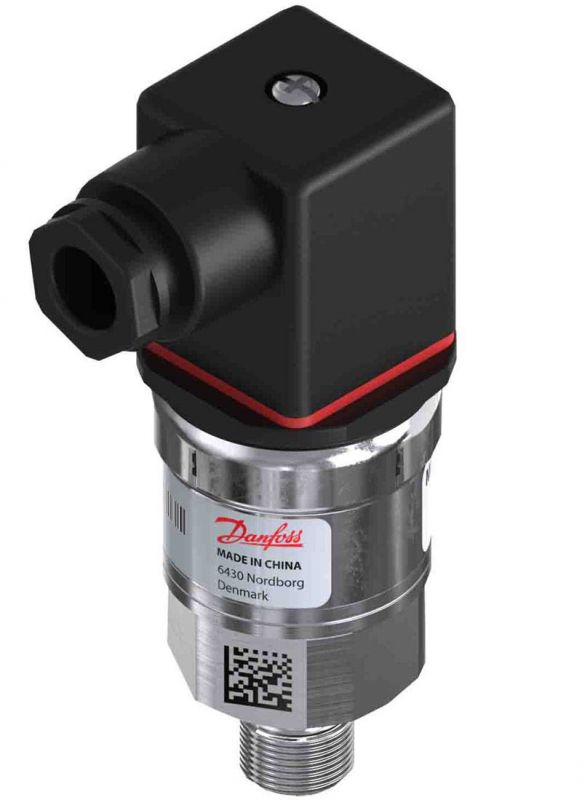

mbs-2050-kompaktnye-datchiki-davleniya-s-proportsionalnym-vyhodnym-signalom-i-dempferom

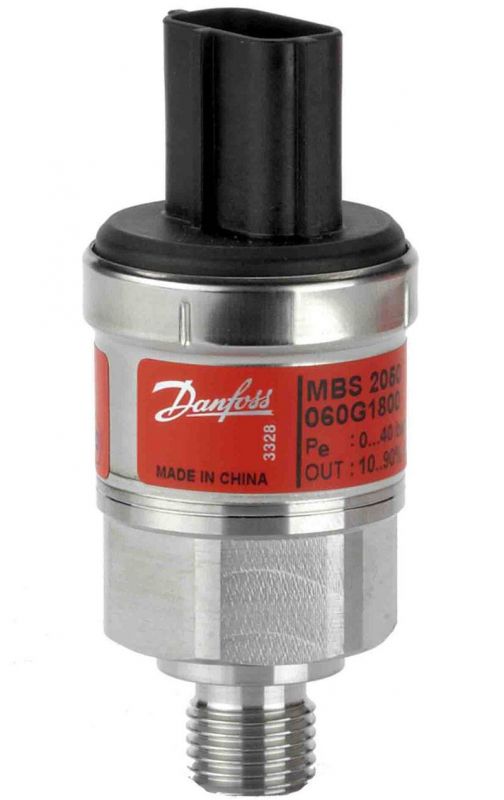

preobrazovatel-davleniya-tipa-mbs-2050-s-proportsionalnym-vyhodnym-signalom-i-dempferom
Доступні для замовлення модифікації - MBS 2050, Компактні датчики тиску з пропорційним вихідним сигналом і демпфером
Код замовлення Тип Приєднання Діапазон вимірювань, бар Вихідний сигнал
060G1404 MBS 2050 G 1/4 0 - 160 10 - 90%
060G1405 MBS 2050 G 1/4 0 - 250 10 - 90%
060G1406 MBS 2050 G 1/4 0 - 400 10 - 90%
060G1407 MBS 2050 G 1/4 0 - 600 10 - 90%
060G1800 MBS 2050 G 1/4 0 - 40 10 - 90%
