MBS 3200, Компактні датчики тиску

MBS 3200, Компактні датчики тиску
Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:
Говдя Вадим: 068 957 20 05
Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.
Отримати консультацію
Ціна: 275.00 - 290.00 EUR

Високотемпературний Датчик тиску Данфосс MBS 3200


Датчик тиску MBS 3200 розроблений для функціонування у складних умовах виробничого середовища та роботи з високотемпературними середовищами – газами, рідинами, мастилами. Простота пристрою дозволяє швидко провести модернізацію, замінити неробочу ланку технологічного кола.


Особливості та відмінності модельного ряду


Крім того, верхня межа температурного інтервалу становить не 80-85°С, а +125°С, підвищилася і точність вимірювання до ±1,0% FS. Пристрій може нормально функціонувати при чотириразовому навантаженні. Надійність пристрою гарантує його довговічність - >10 млн. циклів.


Електричні характеристики системи та принцип роботи


Датчик має простий пристрій. Він складається з 2 частин: первинного перетворювача та електричної схеми (плати), укладеної в міцний кислотостійкий корпус із нержавіючої сталі.

Перша камера має гнучку мембрану із укріпленими на ній тензорезисторами. Вони здатні змінювати опір залежно від стану – довжини та діаметра напівпровідників. Робоче середовище тисне на мембрану, вона змінює свою конфігурацію. Тензорезистори при цьому розтягуються або стискаються. При розтягуванні довжина збільшується, а діаметр перерізу зменшується, опір резистора збільшується.

Стиснення супроводжується зворотним процесом деформації та зниженням опору. Зміна показника передається на електронний пристрій, який перетворює електричні сигнали на уніфіковані струмові вихідні сигнали.


Характеристики

Выходной сигнал

4-20 мА

0-5, 1-5, 1-6 В постоянного тока

0-10 В постоянного тока

Напряжение питания

8-34 В постоянного тока

9-30 В постоянного тока

15-30 В постоянного тока

Потребляемый ток



≤ 5мА

≤ 8мА

Зависимость от напряжения

≤± 0.05% FS/10В

Ограничение по току

34мА(тип.)

-

Нагрузка RL

RL ≤ U-8В/0,02

RL ≥ 5 кΩ

RL ≥ 10 кΩ

Аналоговий сигнал у вигляді струмового або сигналу напруги дозволяє задіяти керуючі системи та зчитувати інформацію.


Область застосування

Технічні характеристики приладу дозволяють застосовувати його у багатьох галузях промисловості:
  • металургійної;
  • хімічної;
  • продовольчою;
  • суднобудування;
  • машинобудування та ін.
Також датчик можна використовувати у системах опалення. Пристрій запобігає пошкодженню стінок трубопроводу та забруднення навколишнього середовища високотемпературними рідинами або газами, економить кошти на проведення ремонтних робіт та витрати при простій технологічній лінії.

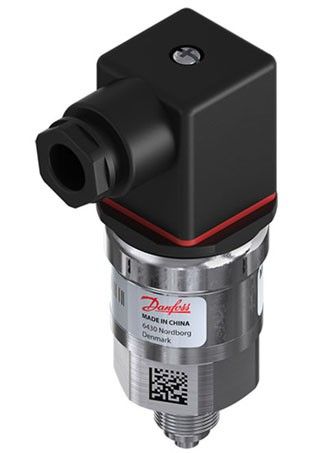

Зображення - MBS 3200, Компактні датчики тиску
mbs-3200-kompaktnye-datchiki-davleniya

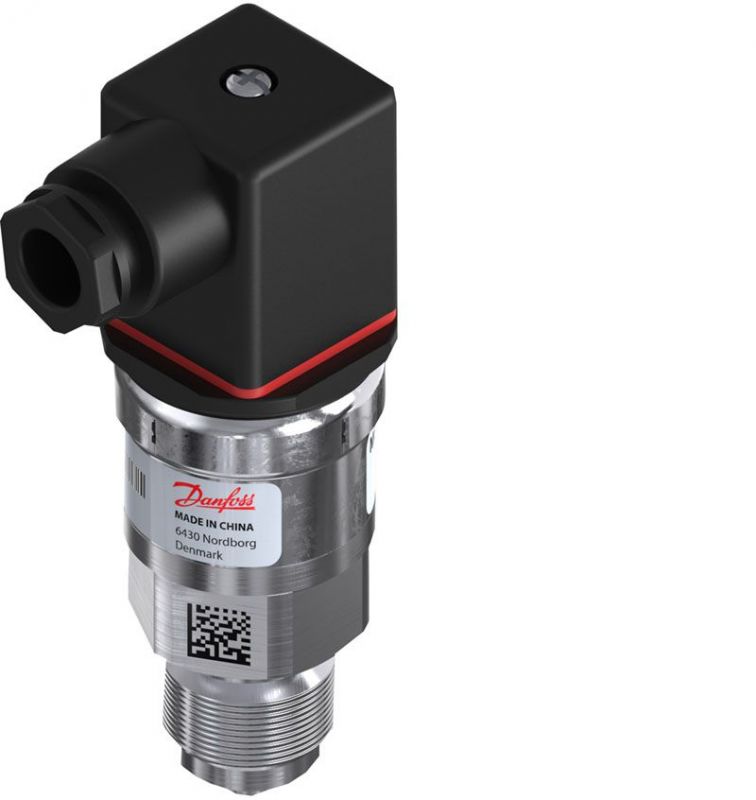

preobrazovateli-davleniya-tipa-mbs-3200
Доступні для замовлення модифікації - MBS 3200, Компактні датчики тиску
Код замовлення Тип Приєднання Діапазон вимірювань, бар Вихідний сигнал
060G1732 MBS 3200 G 1/4 0 - 16 4 - 20 mA
060G1767 MBS 3200 G 1/4 0 - 16 0 - 10 V
060G1833 MBS 3200 G 1/2 0 - 4 4 - 20 mA
060G1870 MBS 3200 G 1/2 0 - 1 4 - 20 mA
060G1871 MBS 3200 G 1/2 0 - 1.6 4 - 20 mA
060G1872 MBS 3200 G 1/2 0 - 2.5 4 - 20 mA
060G1873 MBS 3200 G 1/2 0 - 4 4 - 20 mA
060G1874 MBS 3200 G 1/2 0 - 6 4 - 20 mA
060G1875 MBS 3200 G 1/2 0 - 10 4 - 20 mA
060G1876 MBS 3200 G 1/2 0 - 16 4 - 20 mA
060G1877 MBS 3200 G 1/2 0 - 25 4 - 20 mA
060G1878 MBS 3200 G 1/2 0 - 40 4 - 20 mA
060G1882 MBS 3200 G 1/2 0 - 250 4 - 20 mA
060G1941 MBS 3200 G 1/2 0 - 10 0 - 10 V
060G3250 MBS 3200 G 1/2 0 - 4 4 - 20 mA
060G3844 MBS 3200 G 1/2 0 - 10 4 - 20 mA
060G5617 MBS 3200 G 1/2 0 - 6 0 - 10 V
060G5870 MBS 3200 G 1/2 0 - 16 0 - 10 V
