MBS 3200, Компактные датчики давления
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Говдя Вадим: 068 957 20 05
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.

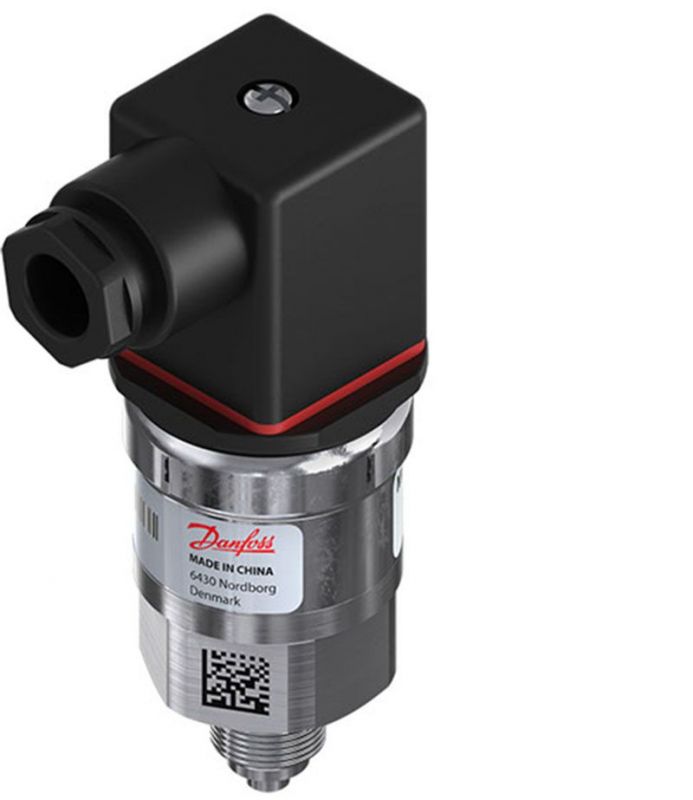

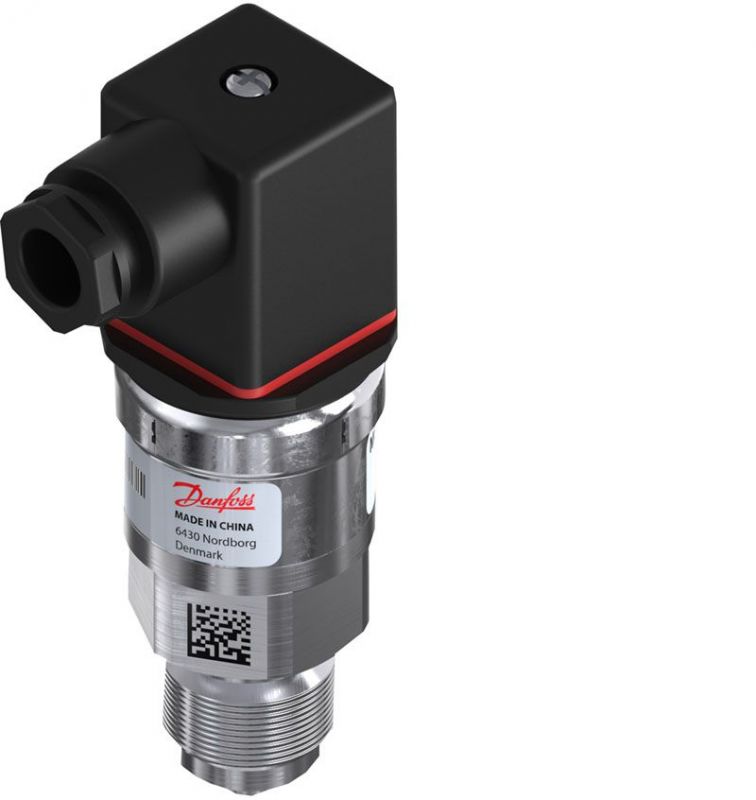

Высокотемпературный датчик давления Данфосс MBS 3200
Датчик давления MBS 3200 разработан для функционирования в сложных условиях производственной среды и работы с высокотемпературными средами – газами, жидкостями, маслами. Простота устройства позволяет быстро провести модернизацию, заменить нерабочее звено технологической цепи.
Особенности и отличия модельного ряда
Кроме того, что верхний предел температурного интервала составляет не 80-85°С, а +125°С, повысилась и точность измерения до ±1,0% FS. Устройство может нормально функционировать при четырехкратной перегрузке. Надежность приспособления гарантирует его долговечность – >10 млн. циклов.
Электрические характеристики системы и принцип работы
Датчик имеет простое устройство. Он состоит из 2 частей: первичного преобразователя и электрической схемы (платы), заключенной в прочный кислотоустойчивый корпус из нержавеющей стали.
Первая камера имеет гибкую мембрану с укрепленными на ней тензорезисторами. Они способны изменять сопротивление в зависимости от состояния – длины и диаметра полупроводников. Рабочая среда давит на мембрану, она изменяет свою конфигурацию. Тензорезисторы при этом растягиваются или сжимаются. При растяжении длина увеличивается, а диаметр сечения уменьшается, сопротивление резистора повышается.
Сжатие сопровождается обратным процессом деформации и снижением сопротивления. Изменение показателя передается на электронное устройство, которое преобразует электрические сигналы в унифицированные токовые выходные сигналы.
Характеристики |
Выходной сигнал |
||
---|---|---|---|
4-20 мА |
0-5, 1-5, 1-6 В постоянного тока |
0-10 В постоянного тока |
|
Напряжение питания |
8-34 В постоянного тока |
9-30 В постоянного тока |
15-30 В постоянного тока |
Потребляемый ток |
≤ 5мА |
≤ 8мА |
|
Зависимость от напряжения |
≤± 0.05% FS/10В |
||
Ограничение по току |
34мА(тип.) |
- |
|
Нагрузка RL |
RL ≤ U-8В/0,02 |
RL ≥ 5 кΩ |
RL ≥ 10 кΩ |
Аналоговый сигнал в виде токового или сигнала напряжения позволяет задействовать управляющие системы и считывать информацию
Область применения
Технические характеристики прибора позволяют применять его во множестве отраслей промышленности:
- металлургической;
- химической;
- продовольственной;
- судостроении;
- машиностроении и др.
Также датчик можно использовать в системах отопления. Устройство предотвращает повреждение стенок трубопровода и загрязнение окружающей среды высокотемпературными жидкостями или газами, экономит средства на проведение ремонтных работ и расходы при простое технологической линии.
Документация для - MBS 3200, Компактные датчики давления
Изображения - MBS 3200, Компактные датчики давления
Доступные для заказа модификации - MBS 3200, Компактные датчики давления
Код заказа | Тип | Присоединение | Диапазон измерений, бар | Выходной сигнал |
060G1732 | MBS 3200 | G 1/4 | 0 - 16 | 4 - 20 mA |
060G1767 | MBS 3200 | G 1/4 | 0 - 16 | 0 - 10 V |
060G1833 | MBS 3200 | G 1/2 | 0 - 4 | 4 - 20 mA |
060G1870 | MBS 3200 | G 1/2 | 0 - 1 | 4 - 20 mA |
060G1871 | MBS 3200 | G 1/2 | 0 - 1.6 | 4 - 20 mA |
060G1872 | MBS 3200 | G 1/2 | 0 - 2.5 | 4 - 20 mA |
060G1873 | MBS 3200 | G 1/2 | 0 - 4 | 4 - 20 mA |
060G1874 | MBS 3200 | G 1/2 | 0 - 6 | 4 - 20 mA |
060G1875 | MBS 3200 | G 1/2 | 0 - 10 | 4 - 20 mA |
060G1876 | MBS 3200 | G 1/2 | 0 - 16 | 4 - 20 mA |
060G1877 | MBS 3200 | G 1/2 | 0 - 25 | 4 - 20 mA |
060G1878 | MBS 3200 | G 1/2 | 0 - 40 | 4 - 20 mA |
060G1882 | MBS 3200 | G 1/2 | 0 - 250 | 4 - 20 mA |
060G1941 | MBS 3200 | G 1/2 | 0 - 10 | 0 - 10 V |
060G3250 | MBS 3200 | G 1/2 | 0 - 4 | 4 - 20 mA |
060G3844 | MBS 3200 | G 1/2 | 0 - 10 | 4 - 20 mA |
060G5617 | MBS 3200 | G 1/2 | 0 - 6 | 0 - 10 V |
060G5870 | MBS 3200 | G 1/2 | 0 - 16 | 0 - 10 V |
