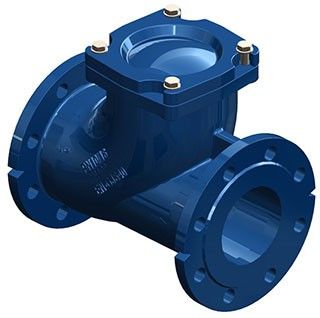

Клапан зворотній шаровий T.I.S. арт. С067, С068

Клапан зворотній шаровий T.I.S. арт. С067, С068
Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:
Сварковский Валентин: 097 057 97 19
Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.
Отримати консультацію
Ціна: 45.00 - 6200.00 EUR

Шаровий зворотній клапан T.I.S. арт. С067, С068


Клапан зворотний кульовий ТІС (TIS) застосовується як запірний пристрій у трубопроводах транспортування рідин, неагресивних для конструкції клапана. У закритому положенні шар лежить на сідлі корпусу.

Управління клапаном здійснюється потоком робочого середовища. При відсутності тиску або наявності зворотного потоку робочого середовища куля (запірний елемент) опускається на поверхню ущільнювача сідла корпусу під власною вагою або під дією зворотного потоку середовища і перекриває прохідний переріз клапана, створюючи перешкоду зворотному потоку середовища.

Виготовлений з ковкого чавуну та призначений для використання в системах: подачі та розподілу питної води; технічного водопостачання; водовідведення та на очисних спорудах багатьох сфер індустрії: комунальні підприємства, металургія, електростанції, енергетичні системи, харчова та хімічна промисловість, будівельна сфери.

Шар металічний повністю покритий гумою NBR.

Установка шарового зворотного клапана допускається в горизонтальному та вертикальному положенні.

Для забезпечення правильної роботи зворотний клапан встановлюється в трубопроводі таким чином, щоб стрілка на корпусі клапана вказувала напрямок потоку середовища. В іншому випадку зворотній клапан не працюватиме.



Основні показники

  • Діаметр: DN 50 – 500;
  • Номінальний тиск: PN10, PN16;
  • Монтажна довжина: Серія 48 – EN 558-1;
  • Матеріал корпусу: Чавун GJS 400-15;
  • Матеріал диску: Чавун GJS 400-15;
  • Тип з’єднання: Фланцеве – EN 1092-2;
  • Робоча температура рідини:  – 100С ÷ +800С;
  • Сфера застосування: Системи водопостачання, водовідведення та каналізації;
  • Покриття: Зовнішнє та внутрішнє порошкове покриття епоксидною смолою синього кольору, товщиною не менше 200мкм.
Документація для - Клапан зворотній шаровий T.I.S. арт. С067, С068

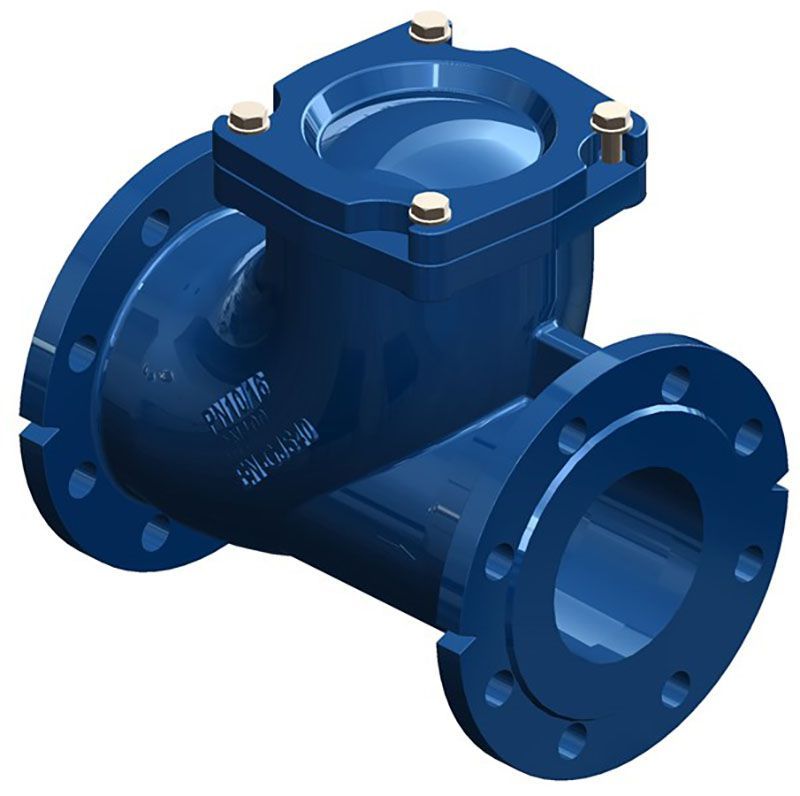

Зображення - Клапан зворотній шаровий T.I.S. арт. С067, С068
klapan-zvorotnіj-sharovij-tis-art-s067-s068
Доступні для замовлення модифікації - Клапан зворотній шаровий T.I.S. арт. С067, С068
Код замовлення DN mm PN, bar Матеріал диску
C0670050 50 16 Сталь покрита NBR
C0670065 65 16 Сталь покрита NBR
C0670080 80 16 Сталь покрита NBR
C0670100 100 16 Сталь покрита NBR
C0670125 125 16 Сталь покрита NBR
C0670150 150 16 Сталь покрита NBR
C0670200 200 16 Чавун GJS 400-15 покритий NBR
C0670250 250 16 Чавун GJS 400-15 покритий NBR
C0670300 300 16 Чавун GJS 400-15 покритий NBR
C0670350 350 16 Чавун GJS 400-15 покритий NBR
C0670400 400 16 Чавун GJS 400-15 покритий NBR
C0670500 500 16 Чавун GJS 400-15 покритий NBR
C0680050 50 10 Сталь покрита NBR
C0680065 65 10 Сталь покрита NBR
C0680080 80 10 Сталь покрита NBR
C0680100 100 10 Сталь покрита NBR
C0680125 125 10 Сталь покрита NBR
C0680150 150 10 Сталь покрита NBR
C0680200 200 10 Чавун GJS 400-15 покритий NBR
C0680250 250 10 Чавун GJS 400-15 покритий NBR
C0680300 300 10 Чавун GJS 400-15 покритий NBR
C0680350 350 10 Чавун GJS 400-15 покритий NBR
C0680400 400 10 Чавун GJS 400-15 покритий NBR
C0680500 500 10 Чавун GJS 400-15 покритий NBR
