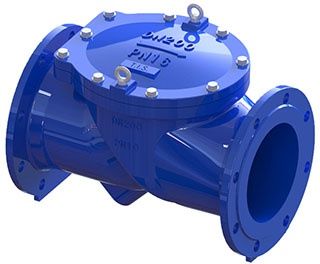

Клапан зворотній поворотний T.I.S. арт. С070, С071

Клапан зворотній поворотний T.I.S. арт. С070, С071
Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:
Сварковский Валентин: 097 057 97 19
Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.
Замовити дзвінок
Ціна: 60.00 - 11300.00 EUR

Зворотній поворотний клапан T.I.S. арт. С070, С071


Дисковий зворотний клапан ТІС (TIS) типу СВІНГ (SWING) - це зворотний клапан, призначений для установки в трубопроводах, що дозволяє потоку рухатися в одному напрямку і автоматично запобігає поверненню рідини.

Диск автоматично відкривається під впливом потоку середовища. Ущільнення за іншими напрямках також контролюється тиском середовища (пружна посадка). Повна герметизація забезпечується тиском зворотного потоку рідини. Потрібно 3-5 метрів водяного стовпа для нормального функціонування клапана.

Виготовлений з ковкого чавуну та призначений для використання в системах: подачі та розподілу питної води; технічного водопостачання; водовідведення та на очисних спорудах багатьох сфер індустрії: комунальні підприємства, металургія, електростанції, енергетичні системи, харчова та хімічна промисловість, будівельна сфери.

Стандартна модель поставляється із зливною пробкою. Додатково може бути укомплектований важелем з противагою.

Клапан може бути встановлений у горизонтальних або висхідних трубопроводах з кутом нахилу до 90° (див. Стрілку на корпусі клапана). Клапан не працюватиме в будь-якому іншому.

При використанні трубопроводів, що транспортують рідину, що містить зважені тверді частинки, рекомендується лише горизонтальна установка, оскільки це запобігає засміченню клапана відкладеннями.


Характеристики

  • Діаметр: DN 50 – 600;
  • Номінальний тиск: PN10, PN16;
  • Монтажна довжина: Серія 48 – EN 558-1;
  • Матеріал корпусу: Чавун GJS 500-7;
  • Матеріал диску: Сталь вкрита резиною EPDM;
  • Тип з’єднання: Фланцеве – EN 1092-2;
  • Робоча температура рідини:  – 100С ÷ +800С;
  • Сфера застосування: Системи водопостачання, водовідведення та каналізації;
  • Покриття: Зовнішнє та внутрішнє порошкове покриття епоксидною смолою синього кольору, товщиною не менше 250мкм.
Документація для - Клапан зворотній поворотний T.I.S. арт. С070, С071

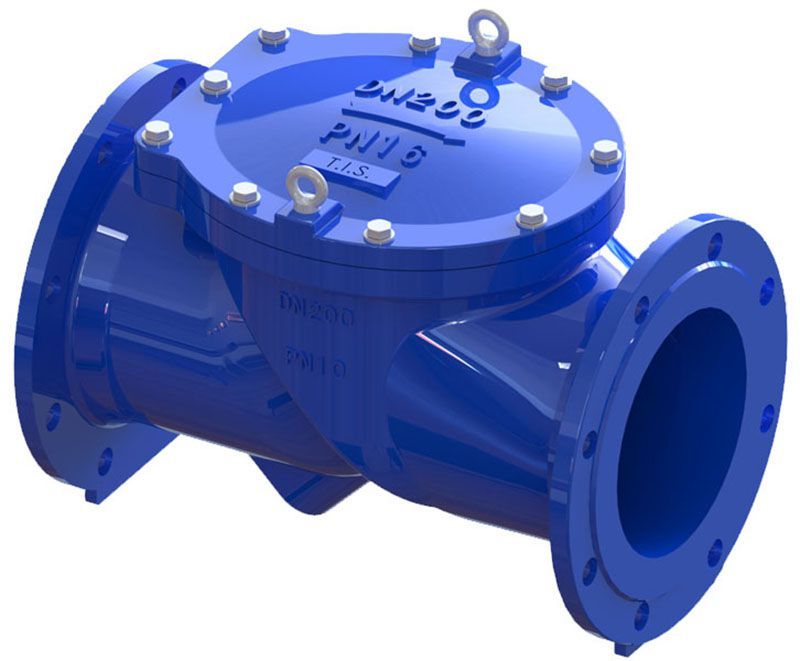

Зображення - Клапан зворотній поворотний T.I.S. арт. С070, С071
klapan-obratnyj-povorotnyj-tis-art-s070-s071
Доступні для замовлення модифікації - Клапан зворотній поворотний T.I.S. арт. С070, С071
Код замовлення DN mm PN, bar Матеріал диску
C0700040 40 10 Сталь покрита EPDM
C0700050 50 10 Сталь покрита EPDM
C0700065 65 10 Сталь покрита EPDM
C0700150 150 10 Сталь покрита EPDM
C0700200 200 10 Сталь покрита EPDM
C0700250 250 10 Сталь покрита EPDM
C0700250 250 16 Сталь покрита EPDM
C0700300 300 10 Сталь покрита EPDM
C0700350 350 10 Сталь покрита EPDM
C0700350 350 16 Сталь покрита EPDM
C0700400 400 10 Сталь покрита EPDM
C0700450 450 10 Сталь покрита EPDM
C0700500 500 10 Сталь покрита EPDM
C0700600 600 10 Сталь покрита EPDM
C0710040 40 16 Сталь покрита EPDM
C0710050 50 16 Сталь покрита EPDM
C0710065 65 16 Сталь покрита EPDM
C0710150 150 16 Сталь покрита EPDM
C0710200 200 16 Сталь покрита EPDM
C0710300 300 16 Сталь покрита EPDM
C0710400 400 16 Сталь покрита EPDM
C0710450 450 16 Сталь покрита EPDM
C0710500 500 16 Сталь покрита EPDM
C0710600 600 16 Сталь покрита EPDM
С0700080 80 10 Сталь покрита EPDM
С0700100 100 10 Сталь покрита EPDM
С0700125 125 10 Сталь покрита EPDM
С0710080 80 16 Сталь покрита EPDM
С0710100 100 16 Сталь покрита EPDM
С0710125 125 16 Сталь покрита EPDM
