Клапан обратный поворотный T.I.S. арт. С070, С071

Клапан обратный поворотный T.I.S. арт. С070, С071
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Сварковский Валентин: 097 057 97 19
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.
Получить консультацию
Цена: 60.00 - 11300.00 EUR

Возвратный поворотный клапан T.I.S. ст. С070, С071


Дисковый обратный клапан ТИС (TIS) типа СВИНГ (SWING) – это обратный клапан, предназначенный для установки в трубопроводах, позволяющий потоку двигаться в одном направлении и автоматически предотвращает возврат жидкости.

Диск автоматически открывается под воздействием потока среды. Уплотнение в других направлениях также контролируется давлением среды (упругая посадка). Полная герметизация снабжается давлением обратного потока жидкости. Требуется 3-5 метров водяного столба для нормального функционирования клапана.

Изготовлен из ковкого чугуна и предназначен для использования в системах: подачи и распределения питьевой воды; технического водоснабжения; водоотвод и очистных сооружениях многих сфер индустрии: коммунальные предприятия, металлургия, электростанции, энергетические системы, пищевая и химическая промышленность, строительные сферы.

Стандартная модель поставляется со сливной пробкой. Дополнительно может быть укомплектован рычагом с противовесом.

Клапан может быть установлен в горизонтальных или восходящих трубопроводах с углом наклона до 90° (см. Стрелку на корпусе клапана). Клапан не будет работать в любом другом.

При использовании трубопроводов, транспортирующих жидкость, содержащую взвешенные твердые частицы, рекомендуется только горизонтальная установка, поскольку это предотвращает засор клапана отложениями.


Характеристики

  • Диаметр: DN 50 – 600;
  • Номинальное давление: PN10, PN16;
  • Монтажная длина: Серия 48 – EN 558-1;
  • Материал корпуса: Чугун GJS 500-7;
  • Материал диска: Сталь покрыта резиной EPDM;
  • Тип соединения: Фланцевое – EN 1092-2;
  • Рабочая температура жидкости: – 100С ÷ +800С;
  • Область применения: Системы водоснабжения, водоотведения и канализации;
  • Покрытие: Наружное и внутреннее порошковое покрытие эпоксидной смолой синего цвета толщиной не менее 250 мкм.
Документация для - Клапан обратный поворотный T.I.S. арт. С070, С071
Изображения - Клапан обратный поворотный T.I.S. арт. С070, С071

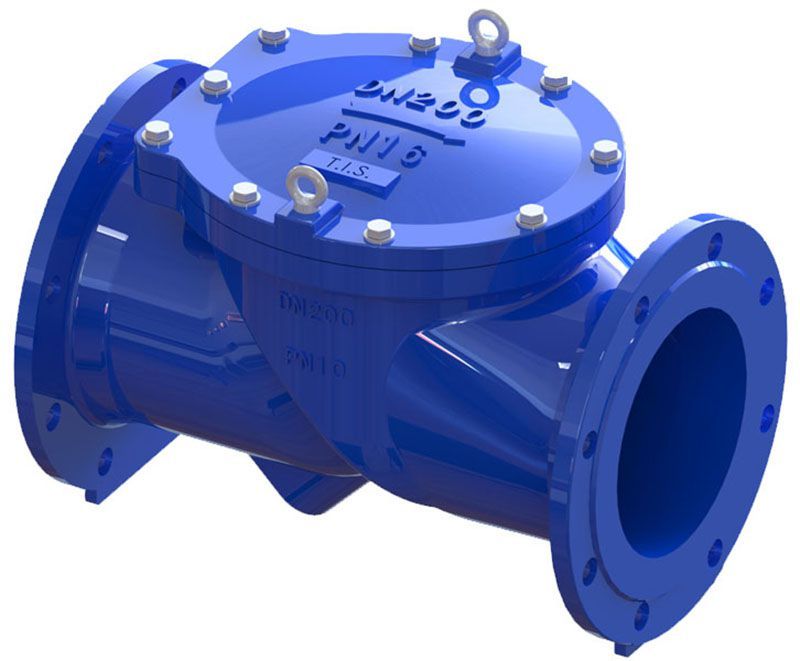

klapan-obratnyj-povorotnyj-tis-art-s070-s071
Доступные для заказа модификации - Клапан обратный поворотный T.I.S. арт. С070, С071
Код заказа DN mm PN, bar Материал диска
C0700040 40 10 Сталь покрыта EPDM
C0700050 50 10 Сталь покрыта EPDM
C0700065 65 10 Сталь покрыта EPDM
C0700150 150 10 Сталь покрыта EPDM
C0700200 200 10 Сталь покрыта EPDM
C0700250 250 10 Сталь покрыта EPDM
C0700250 250 16 Сталь покрыта EPDM
C0700300 300 10 Сталь покрыта EPDM
C0700350 350 10 Сталь покрыта EPDM
C0700350 350 16 Сталь покрыта EPDM
C0700400 400 10 Сталь покрыта EPDM
C0700450 450 10 Сталь покрыта EPDM
C0700500 500 10 Сталь покрыта EPDM
C0700600 600 10 Сталь покрыта EPDM
C0710040 40 16 Сталь покрыта EPDM
C0710050 50 16 Сталь покрыта EPDM
C0710065 65 16 Сталь покрыта EPDM
C0710150 150 16 Сталь покрыта EPDM
C0710200 200 16 Сталь покрыта EPDM
C0710300 300 16 Сталь покрыта EPDM
C0710400 400 16 Сталь покрыта EPDM
C0710450 450 16 Сталь покрыта EPDM
C0710500 500 16 Сталь покрыта EPDM
C0710600 600 16 Сталь покрыта EPDM
С0700080 80 10 Сталь покрыта EPDM
С0700100 100 10 Сталь покрыта EPDM
С0700125 125 10 Сталь покрыта EPDM
С0710080 80 16 Сталь покрыта EPDM
С0710100 100 16 Сталь покрыта EPDM
С0710125 125 16 Сталь покрыта EPDM
