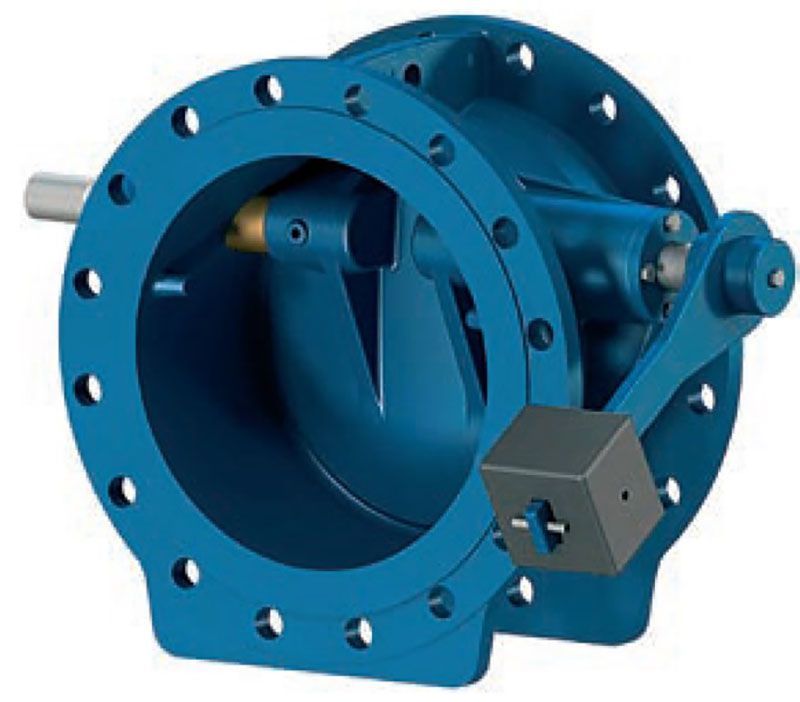

Обратный клапан T.I.S. с противовесом арт. D150, D151


Клапан обратный с противовесом ТИС (TIS) применяется как запорное устройство в трубопроводах для транспортировки жидкостей, неагрессивных для конструкции клапана. В закрытом положении диск находится перпендикулярно потоку воды.

Управление клапаном осуществляется потоком рабочей среды. При отсутствии давления или отсутствии обратного потока рабочей среды диск поворачивается на оси, опускается на уплотнительную поверхность седла корпуса под собственным весом или весом противовеса и перекрывает проходное сечение клапана, создавая препятствие обратному потоку жидкости.

Изготовлен из ковкого чугуна и предназначен для использования в системах: подачи и распределения питьевой воды; технического водоснабжения; *водоотвод и *очистных сооружениях многих сфер индустрии: коммунальные предприятия, металлургия, электростанции, энергетические системы, пищевая и химическая промышленность, строительная сфера.

Гладкий и ровный (ламинарный) поток трубопровода обеспечивает стабильное положение диска клапана в открытом положении. Для достижения устойчивого и равномерного потока необходимо создать демпферную зону после насосного оборудования, равной 5 (пяти) условным диаметрам выше потока от клапана.

Характеристики для закрытия обратного клапана можно регулировать с помощью перемещения противовеса на рычаге.

Для обеспечения правильной работы обратный клапан устанавливается в трубопроводе так, чтобы стрелка на корпусе клапана указывала направление потока среды. В противном случае обратный клапан не будет работать.

Максимальная скорость потока составляет 4 м/с. При низкой скорости потока (ниже 2 м/сек) лепестки (створки) будут работать при неполном открытии (менее 90 градусов).

*Только на сетях предварительно очищенных сточных вод.


Основные характеристики

  • Диаметр: DN 100 – 1400;
  • Номинальное давление: PN10, PN16;
  • Монтажная длина: Серия 14 – EN 558-1;
  • Материал корпуса: Чугун GJS 400-15;
  • Материал диска: Чугун GJS 400-15;
  • Тип соединения: Фланцевое – EN 1092-2;
  • Рабочая температура жидкости: – 150С ÷ +700С;
  • Область применения: Системы водоснабжения и распределения чистой воды, системы орошения;
  • Покрытие: Наружное и внутреннее порошковое покрытие эпоксидной смолой синего цвета толщиной не менее 250 мкм.
*Вместо рычага с противовесом, клапан может комплектоваться гидротормозом (гидравлическим депфером), арт. D160, D161.
Документация для - Клапан обратный с противовесом T.I.S. арт. D150, D151
Изображения - Клапан обратный с противовесом T.I.S. арт. D150, D151
klapan-obratnyj-s-protivovesom-tis-art-d150-d151
Доступные для заказа модификации - Клапан обратный с противовесом T.I.S. арт. D150, D151
Код заказа DN mm PN, bar Материал диска
D1500150 150 10 Чугун GJS 400-15
D1500200 200 10 Чугун GJS 400-15
D1500250 250 10 Чугун GJS 400-15
D1500300 300 10 Чугун GJS 400-15
D1500350 350 10 Чугун GJS 400-15
D1500400 400 10 Чугун GJS 400-15
D1500450 450 10 Чугун GJS 400-15
D1500500 500 10 Чугун GJS 400-15
D1500600 600 10 Чугун GJS 400-15
D1500700 700 10 Чугун GJS 400-15
D1500800 800 10 Чугун GJS 400-15
D1500900 900 10 Чугун GJS 400-15
D1501000 1000 10 Чугун GJS 400-15
D1501200 1200 10 Чугун GJS 400-15
D1501400 1400 10 Чугун GJS 400-15
D1501600 1600 10 Чугун GJS 400-15
D1510150 150 16 Чугун GJS 400-15
D1510200 200 16 Чугун GJS 400-15
D1510250 250 16 Чугун GJS 400-15
D1510300 300 16 Чугун GJS 400-15
D1510350 350 16 Чугун GJS 400-15
D1510400 400 16 Чугун GJS 400-15
D1510450 450 16 Чугун GJS 400-15
D1510500 500 16 Чугун GJS 400-15
D1510600 600 16 Чугун GJS 400-15
D1510700 700 16 Чугун GJS 400-15
D1510800 800 16 Чугун GJS 400-15
D1510900 900 16 Чугун GJS 400-15
D1511000 1000 16 Чугун GJS 400-15
D1511200 1200 16 Чугун GJS 400-15
D1511400 1400 16 Чугун GJS 400-15
D1511600 1600 16 Чугун GJS 400-15
