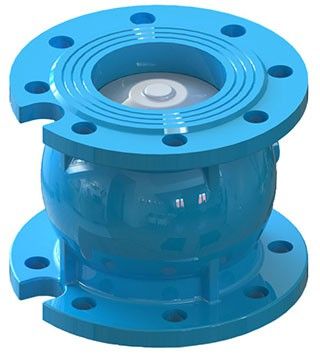

Клапан зворотній дисковий T.I.S. арт. С086, С087

Клапан зворотній дисковий T.I.S. арт. С086, С087
Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:
Сварковский Валентин: 097 057 97 19
Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.
Отримати консультацію
Ціна: 90.00 - 8500.00 EUR

Зворотний клапан T.I.S. ст. С086, С087


Клапан зворотний осьовий фланцевий ТІС (TIS) застосовується як запірно-регулюючий пристрій трубопроводів з транспортування рідин, неагресивних до конструкції клапана. У закритому положенні диск щільно прилягає до сідла клапана.

Управління клапаном здійснюється потоком робочого середовища: за відсутності тиску або наявності зворотного потоку робочого середовища, диск клапана під дією пружини дотискається до ущільнювальної поверхні сідла корпусу і перекриває прохідний переріз клапана, створюючи перешкоду зворотному потоку середовища.

Корпус клапана виготовлено з ковкого чавуна, диск з ВЧШГ.

Зворотні клапани TIS розроблені та виготовлені згідно найвищих стандартів, що забезпечує їх безпечну роботу за умови правильного монтажу та експлуатації.

Призначений для використання в системах: подачі та розподілу питної води; технічного водопостачання;  пожежогасіння та водопровідних очисних спорудах багатьох сфер індустрії: комунальні підприємства, металургія, електростанції, енергетичні системи, харчова та хімічна промисловість, будівельна сфера.

Для забезпечення правильної роботи зворотний клапан встановлюється в трубопроводі таким чином, щоб стрілка на корпусі клапана вказувала напрямок потоку середовища. В іншому випадку зворотній клапан не працюватиме.

Встановлення зворотного дискового клапана допускається у горизонтальному та вертикальному (узгодити перед підтвердженням замовлення) положенні.

Максимальна швидкість потоку 4 м/с. При низькій швидкості потоку (нижче 2 м/сек) пелюстки (стулки) працюватимуть при неповному відкритті (менше 50% відкриття).

Для правильної роботи клапана потрібно забезпечити Зворотній тиск ≥ 0,3 (бар), щоб дотиснути диск до ущільнення та забезпечити ідеальну герметичність.


Основні характеристики

  • Діаметр: DN 50 – 600;
  • Номінальний тиск: PN10, PN16;
  • Монтажна довжина: EN 558-1;
  • Матеріал корпусу: Чавун GJL 250;
  • Матеріал диску: Чавун GJS 400-15;
  • Тип з’єднання: Фланцеве – EN 1092-2;
  • Робоча температура рідини:  ≤ +70°C;
  • Сфера застосування: Системи водопостачання та розподілу чистої води, системи зрошення;
  • Покриття: Зовнішнє та внутрішнє порошкове покриття епоксидною смолою синього кольору, товщиною не менше 200 мкм.
Документація для - Клапан зворотній дисковий T.I.S. арт. С086, С087
Зображення - Клапан зворотній дисковий T.I.S. арт. С086, С087
klapan-obratnyj-diskovyj-tis-art-s086-s087
Доступні для замовлення модифікації - Клапан зворотній дисковий T.I.S. арт. С086, С087
Код замовлення DN mm PN, bar Матеріал диску
С0860050 50 16 Чавун GJS 400-15
С0860065 65 16 Чавун GJS 400-15
С0860080 80 16 Чавун GJS 400-15
С0860100 100 16 Чавун GJS 400-15
С0860125 125 16 Чавун GJS 400-15
С0860150 150 16 Чавун GJS 400-15
С0860200 200 16 Чавун GJS 400-15
С0860250 250 16 Чавун GJS 400-15
С0860300 300 16 Чавун GJS 400-15
С0860350 350 16 Чавун GJS 400-15
С0860400 400 16 Чавун GJS 400-15
С0860450 450 16 Чавун GJS 400-15
С0860500 500 16 Чавун GJS 400-15
С0860600 600 16 Чавун GJS 400-15
С0870050 50 10 Чавун GJS 400-15
С0870065 65 10 Чавун GJS 400-15
С0870080 80 10 Чавун GJS 400-15
С0870100 100 10 Чавун GJS 400-15
С0870125 125 10 Чавун GJS 400-15
С0870150 150 10 Чавун GJS 400-15
С0870200 200 10 Чавун GJS 400-15
С0870250 250 10 Чавун GJS 400-15
С0870300 300 10 Чавун GJS 400-15
С0870350 350 10 Чавун GJS 400-15
С0870400 400 10 Чавун GJS 400-15
С0870450 450 10 Чавун GJS 400-15
С0870500 500 10 Чавун GJS 400-15
С0870600 600 10 Чавун GJS 400-15
