Сервоклапан з пілотним керуванням ICS1


Сервоклапани з пілотним керуванням ICS відносяться до сімейства промислових регулюючих клапанів ICV. Клапан складається з трьох основних компонентів:
  • корпус клапана,
  • функціональний модуль,
  • верхня кришка.
Сервоклапани ICS з пілотним керуванням - це пілотні клапани для регулювання тиску, температури і функції включення / вимикання в холодильних системах. Клапани ICS призначені для холодоагентів низького і високого тиску. Клапани ICS можуть використовуватися на сторонах високого і низького тиску, у вологих і сухих лініях всмоктування і в лініях рідини без фазового переходу (тобто там, де в клапані не відбувається розширення). Робота клапанів ICS залежить від керуючого тиску, що подається пілотним клапаном або зовнішнім джерелом керуючого тиску. Пілот ICS 1 має один штуцер тиску пілота.


Основні параметри

  • Розроблено для промислового охолодження з максимальним робочим тиском 52 бар / 754 фунт / кв.
  • Застосовується до HCFC, HFC, R717 (аміак) і R744 (CO2).
  • Прямі пов'язані сполуки.
  • Типи з'єднань включають стикове зварювання, зварювання муфтами, пайку і з'єднання.
  • Корпус з низькотемпературної стали.
  • Мала вага і компактний дизайн.
  • Регулює конус з V-подібним отвором забезпечує оптимальну точність регулювання, особливо при частковому навантаженні.
  • Функціональний модуль має вставку з обробленою поверхнею QPQ і сталеве поршневі кільця, що забезпечує високу точність регулювання.
  • ICV 4 дюйма, 5 дюймів і 6 дюймів ANSI з випускним отвором для тиску з різьбою NPT на виході клапана.
  • Змінне тефлонове сідло клапана для ICS 25-80.
  • Доступний комплект запасних частин для обслуговування для ICS 100-150.
  • Модульна концепція:
◦ Кожен корпус клапана доступний з кількома різними типами з'єднань і розмірами.
◦ Капітальний ремонт клапана на ICS 25-80 виконується шляхом заміни функціонального модуля.
◦ Можливо перетворення сервоклапани з пілотним керуванням ICS в клапан з приводом від двигуна ICM.
  • Ручне відкриття.
  • Клапан ICS - це багатофункціональний клапан, в якому кілька пілотних клапанів можуть бути встановлені в пілотні порти.
  • Стандартний набір пілотних клапанів може використовуватися на всіх типорозмірах клапанів ICS. Пілотні клапани можна вкрутити безпосередньо в клапан ICS, що усуває необхідність в з'єднаннях пайкою / зварюванням або зовнішніх пілотних лініях.
  • Порт для підключення манометра для вимірювання тиску на вході клапана.
  • Верхню кришку можна повернути в будь-який можливий стан, не впливаючи на роботу клапана.

Принцип дії


Клапани ICS спроектовані як клапани з пілотним керуванням, для відкриття яких потрібно мінімальний перепад тиску. Якщо перепад тиску становить 0 бар / 0 фунтів на кв. Дюйм, клапан ICS буде закритий. Якщо перепад тиску становить 0,2 бару / 3 фунта на квадратний дюйм або більш, клапан ICS буде повністю відкритий. При різниці тисків від 0,07 бар / 1 фунт / кв. Дюйм до 0,2 бар / 3 фунта / кв. Дюйм ступінь відкриття буде відповідно пропорційна. ICS доступний для використання з одним або трьома пілотними клапанами. Два з трьох патрубків керуючого тиску (S1 і S2) підключені послідовно, а третє (P) підключено паралельно до S1 і S2. Це дозволяє використовувати різні комбінації пілотних клапанів, тим самим забезпечуючи численні варіації функцій управління.

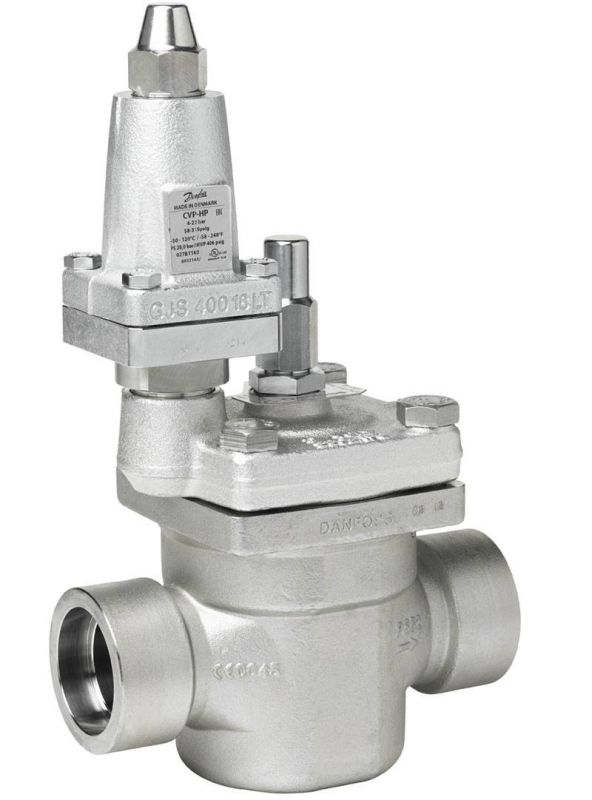

Зображення - ICS1, Сервоклапан з пілотним керуванням
servoklapan-s-pilotnym-upravleniem
Доступні для замовлення модифікації - ICS1, Сервоклапан з пілотним керуванням
Код замовлення Тип Максимальний робочий тиск Пропускна здатність Розмір підключення
027H2020 ICS1 25-5 52 bar 1.7 m3/h 25x25 mm
027H2021 ICS1 25-5 52 bar 1.7 m3/h 25x25 mm
027H2023 ICS1 25-5 52 bar 1.7 m3/h 22x22 mm
027H2024 ICS1 25-5 52 bar 1.7 m3/h 28x28 mm
027H2025 ICS1 25-5 52 bar 1.7 m3/h 22x22 mm
027H2026 ICS1 25-5 52 bar 1.7 m3/h 28x28 mm
027H2028 ICS1 25-5 52 bar 1.7 m3/h 20x20 mm
027H2029 ICS1 25-5 52 bar 1.7 m3/h 20x20 mm
027H2030 ICS1 25-5 52 bar 3.5 m3/h 25x25 mm
027H2031 ICS1 25-10 52 bar 3.5 m3/h 25x25 mm
027H2033 ICS1 25-10 52 bar 3.5 m3/h 22x22 mm
027H2034 ICS1 25-10 52 bar 3.5 m3/h 28x28 mm
027H2035 ICS1 25-10 52 bar 3.5 m3/h 22x22 mm
027H2036 ICS1 25-10 52 bar 3.5 m3/h 28x28 mm
027H2038 ICS1 25-10 52 bar 3.5 m3/h 20x20 mm
027H2039 ICS1 25-10 52 bar 3.5 m3/h 20x20 mm
027H2040 ICS1 25-15 52 bar 6 m3/h 25x25 mm
027H2041 ICS1 25-15 52 bar 6 m3/h 25x25 mm
027H2043 ICS1 25-15 52 bar 6 m3/h 22x22 mm
027H2044 ICS1 25-15 52 bar 6 m3/h 28x28 mm
027H2045 ICS1 25-15 52 bar 6 m3/h 22x22 mm
027H2046 ICS1 25-15 52 bar 6 m3/h 28x28 mm
027H2048 ICS1 25-15 52 bar 6 m3/h 20x20 mm
027H2049 ICS1 25-15 52 bar 6 m3/h 20x20 mm
027H2050 ICS1 25-20 52 bar 8 m3/h 25x25 mm
027H2051 ICS1 25-20 52 bar 8 m3/h 25x25 mm
027H2053 ICS1 25-20 52 bar 8 m3/h 22x22 mm
027H2054 ICS1 25-20 52 bar 8 m3/h 28x28 mm
027H2055 ICS1 25-20 52 bar 8 m3/h 22x22 mm
027H2056 ICS1 25-20 52 bar 8 m3/h 28x28 mm
027H2058 ICS1 25-20 52 bar 8 m3/h 20x20 mm
027H2059 ICS1 25-20 52 bar 8 m3/h 20x20 mm
027H2060 ICS1 25-25 52 bar 11.5 m3/h 25x25 mm
027H2061 ICS1 25-25 52 bar 11.5 m3/h 25x25 mm
027H2062 ICS1 25-25 52 bar 11.5 m3/h 25x25 mm
027H2063 ICS1 25-25 52 bar 11.5 m3/h 22x22 mm
027H2064 ICS1 25-25 52 bar 11.5 m3/h 28x28 mm
027H2065 ICS1 25-25 52 bar 11.5 m3/h 22x22 mm
027H2066 ICS1 25-25 52 bar 11.5 m3/h 28x28 mm
027H2068 ICS1 25-25 52 bar 11.5 m3/h 20x20 mm
027H2140 ICS1 25-5 52 bar 1.7 m3/h 20x20 mm
027H2142 ICS1 25-15 52 bar 6 m3/h 20x20 mm
027H2143 ICS1 25-20 52 bar 8 m3/h 20x20 mm
027H3020 ICS1 32 52 bar 17 m3/h 32x32 mm
027H3021 ICS1 32 52 bar 17 m3/h 32x32 mm
027H3022 ICS1 32 52 bar 17 m3/h 32x32 mm
027H3023 ICS1 32 52 bar 17 m3/h 35x35 mm
027H4020 ICS1 40 52 bar 27 m3/h 40x40 mm
027H4022 ICS1 40 52 bar 27 m3/h 40x40 mm
027H4023 ICS1 40 52 bar 27 m3/h 40x40 mm
027H4024 ICS1 40 52 bar 27 m3/h 42x42 mm
027H5020 ICS1 50 52 bar 44 m3/h 50x50 mm
027H5021 ICS1 50 52 bar 44 m3/h 50x50 mm
027H5022 ICS1 50 52 bar 44 m3/h 50x50 mm
027H5023 ICS1 50 52 bar 44 m3/h 54x54 mm
027H6020 ICS1 65 52 bar 70 m3/h 65x65 mm
027H6021 ICS1 65 52 bar 70 m3/h 65x65 mm
027H6023 ICS1 65 52 bar 70 m3/h 65x65 mm
027H6024 ICS1 65 52 bar 70 m3/h 76x76 mm
027H6025 ICS1 65 52 bar 70 m3/h 67x67 mm
027H8020 ICS1 65 52 bar 82 m3/h 80x80 mm
027H8021 ICS1 65 52 bar 82 m3/h 80x80 mm
