AFQM 6 та AFQM, Комбіновані регулювальні клапани із вбудованим регулятором перепаду тиску та обмежувачем витрати, фланці


AFQM та AFQM6 – це комбінований регулювальний клапан із вбудованим автоматичним регулятором перепаду тиску та обмежувачем витрати прямої дії, який використовується в першу чергу в системах централізованого теплопостачання та охолодження. AFQM6, AFQM запобігає досягненню заданого максимального значення витрати. В комбінації з електроприводами AMV/AME та електронними регуляторами температури серії ECL Comfort, AFQM6, AFQM сприяє досягненню максимальної енергоефективності систем тепловикористання. AFQM6 – з клапанами нерозвантаженими по тиску, діаметром 40 та 50 мм. AFQM – з клапанами розвантаженими по тиску, діаметром від 65 до 250 мм. Комбіновані регулювальні клапани AFQM6, AFQM призначені для роботи з редукторними електроприводами Danfoss:
  • AFQM6 PN16, 25 та AFQM PN16, 25, DN 65…1251) мм
    • AMV655, AMV658SD та AME655, AME658SD;
  • AFQM PN16, DN 150…250 мм
    • AMV85, AMV86 та AME85, AME86.
для AFQM6 PN16,25 та AFQM PN16, що були вироблені до Березня 2015 року, необхідно додатково заказати монтажний адаптер код № 065B3527


Загальні дані:


AFQM6 DN 40, 50 AFQM DN 65-125 AFQM DN 150-250
AFQM6, AFQM складається із регулювального клапану із регульованим обмежувачем витрати, та призначенним для встановлення електроприводу, та регулювального елементу перепаду тиску з однією мембраною та імпульсних трубок.


Основні характеристики:

  • Номінальний діаметр, DN:
    •  AFQM6: 40, 50 мм;
    •  AFQM: 65 … 250 мм.
  • Максимальна пропускна здатність, kvs:
    •  AFQM6: 20, 32 м3/год;
    •  AFQM: 50 … 400 м3/год.
  • Діапазон витрати:
    •  AFQM6: 2,2 - 16 м3/год;
    •  AFQM: 5,6 … 420 м3/год
  • Номінальний тиск, РN: 16, 25 бар.
  • Перепад тиску на обмежувачі витрати регулювальному клапані Δpb:
    •  AFQM6: 0,2 бар;
    •  AFQM: 0,2 та 0,5 бар (тільки PN16).
  • Регульоване середовища: підготовлена вода/водний розчин гліколю до 30 %, температурою:
    •  від 2 до 150 °С для DN 40…125 мм;
    •  від 2 до 140 °С для DN 150…250 мм.
  • З’єднання: фланці.
Зображення - AFQM 6, AFQM, Клапани з регулятором тиску та обмежувачем витрати

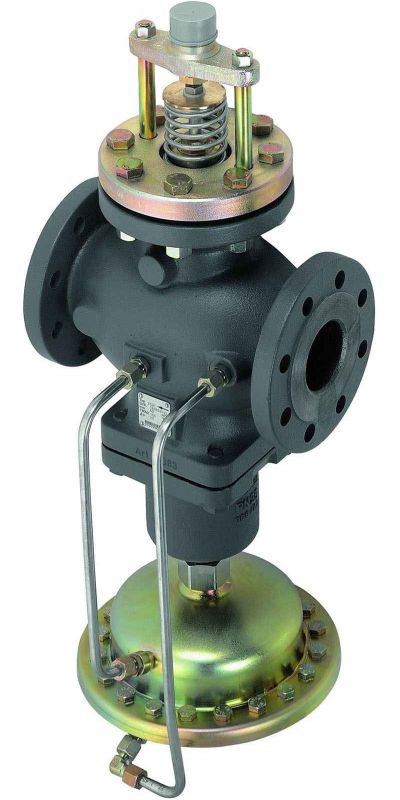

afqm-6-i-afqm-flantsy

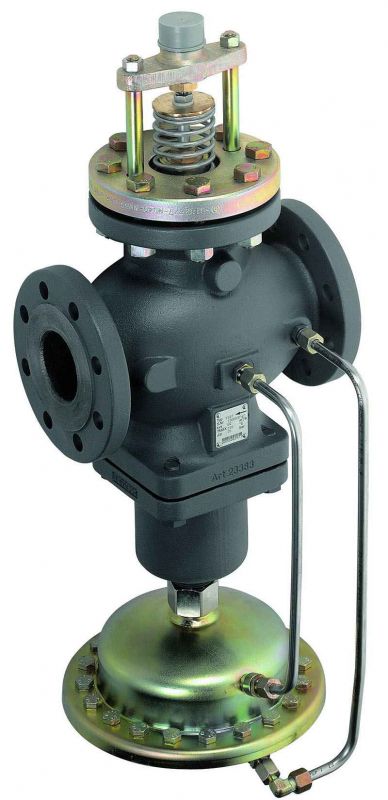

afqm6-afqm-sostoit-iz-reguliruyuschego-klapana-s-reguliruemym-ogranichitelem-rashoda

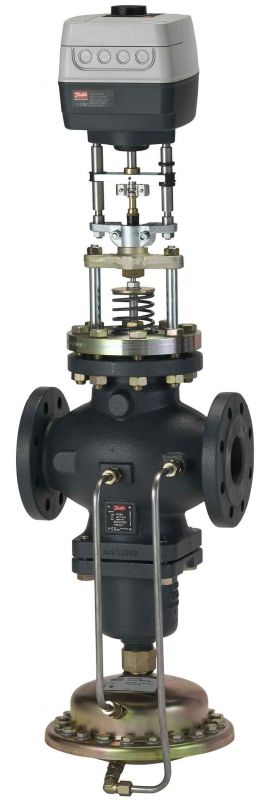

afqm-6-kombinirovannye-reguliruyuschie-klapany

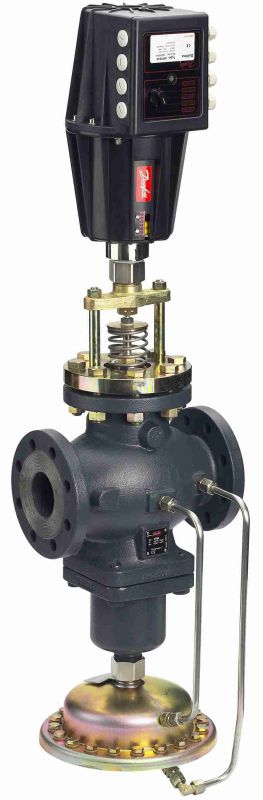

afqm-6-kombinirovannye-reguliruyuschie-klapany-s-vstroennym-regulyatorom-perepada-davleniya

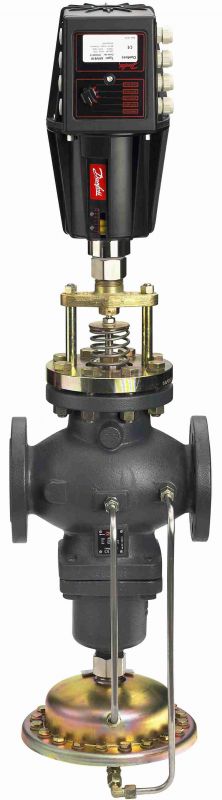

afqm-6-s-ogranichitelem-rashoda

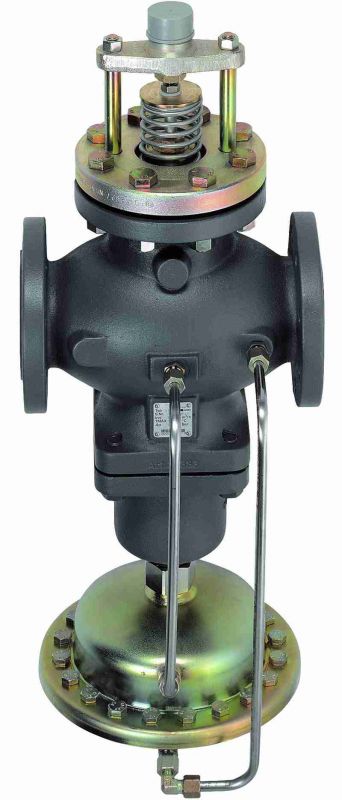

afqm-i-afqm6-eto-kombinirovannyj-reguliruyuschij-klapan-s-vstroennym-avtomaticheskim-regulyatorom-perepada-davleniya
Доступні для замовлення модифікації - AFQM 6, AFQM, Клапани з регулятором тиску та обмежувачем витрати
Код замовлення Тип DN, мм kvs m3/h Диапазон
налаштування		 Tmax °C
003G1082 AFQM 6 40 mm 20 m3/h 2,2 - 11/0,2 m3/h 2 - 150 °C
003G1083 AFQM 6 50 mm 32 m3/h 3,2 - 16/0,2 m3/h 2 - 150 °C
003G1084 AFQM 6 40 mm 20 m3/h 2,2 - 11/0,2 m3/h 2 - 150 °C
003G1085 AFQM 6 50 mm 32 m3/h 3,2 - 16/0,2 m3/h 2 - 150 °C
003G1088 AFQM 65 mm 50 m3/h 5,6 - 28 m3/h 2 - 150 °C
003G1089 AFQM 80 mm 80 m3/h 8 - 40 m3/h 2 - 150 °C
003G1090 AFQM 100 mm 125 m3/h 12 - 63 m3/h 2 - 150 °C
003G1091 AFQM 125 mm 160 m3/h 16 - 80 m3/h 2 - 150 °C
003G6056 AFQM 65 mm 50 m3/h 5,6 - 28/0,2 2 - 150 °C
003G6057 AFQM 80 mm 80 m3/h 8 - 40/0,2 2 - 150 °C
003G6058 AFQM 100 mm 125 m3/h 12,6 - 63/0,2 2 - 150 °C
003G6059 AFQM 125 mm 160 m3/h 16 - 80/0,2 2 - 150 °C
003G6060 AFQM 150 mm 280 m3/h 30 - 145/0,2 2 - 150 °C
003G6061 AFQM 200 mm 320 m3/h 38 - 190/0,2 2 - 150 °C
003G6062 AFQM 250 mm 400 m3/h 56 - 280/0,2 2 - 150 °C
003G6063 AFQM 65 mm 50 m3/h 5,6 - 40/0,5 2 - 150 °C
003G6064 AFQM 80 mm 80 m3/h 8 - 58/0,5 2 - 150 °C
003G6065 AFQM 100 mm 125 m3/h 12,6 - 76/0,5 2 - 150 °C
003G6066 AFQM 125 mm 160 m3/h 16 - 91/0,5 2 - 150 °C
003G6067 AFQM 150 mm 280 m3/h 30 - 220/0,5 2 - 150 °C
003G6068 AFQM 200 mm 320 m3/h 38 - 285/0,5 2 - 150 °C
003G6069 AFQM 250 mm 400 m3/h 56 - 420/0,5 2 - 150 °C
