Регулювальні елементи перепаду тиску AFP


AFP/VFG2 (21) – це автоматичний регулятор перепаду тиску прямої дії, який використовується в першу чергу в системах централізованого теплопостачання. Клапан регулятору AFP закривається тоді, коли різниця тиску між точками відбору імпульсів (тобто – перепад тиску) – зростає. Регулятор AFP/VFG2 (21) складається із регулювального клапану VFG2 або VFG21, регулювального елементу AFP та двох імпульсних трубок AF. Регулювальний елемент AFP в свою чергу складений з мембранного блоку з однією мембраною та налагоджувальної пружини, для налаштування необхідного для підтримання значення перепаду тиску.


Регулювальні клапани:

  • VFG2 – ущільнення конусу (золотнику) метал/метал;
  • VFG21 – ущільнення конусу (золотнику) пружне (EPDM).

Основні характеристики:

  • Номінальний діаметр, DN: 15 … 250 мм;
  • Максимальна пропускна здатність, kvs: 4 … 400 м3/год;
  • Номінальний тиск, РN: 16, 25, 40 бар;
  • Діапазони налаштування Δps:
    • AFP: 0,05-0,35 / 0,1-0,7 / 0,15-1,5 бар;
    • AFP9: 0,5-3,0 / 1,0-6,0 бар,
  • Регульоване середовище: підготовлена вода/водний розчин гліколю до 30 %, температурою 2 / 150 / 200 °С;
  • З’єднання: фланці;
  • Відповідають вимогам Директиви 97/23/ЕС.
«Обладнання, що працює під тиском».

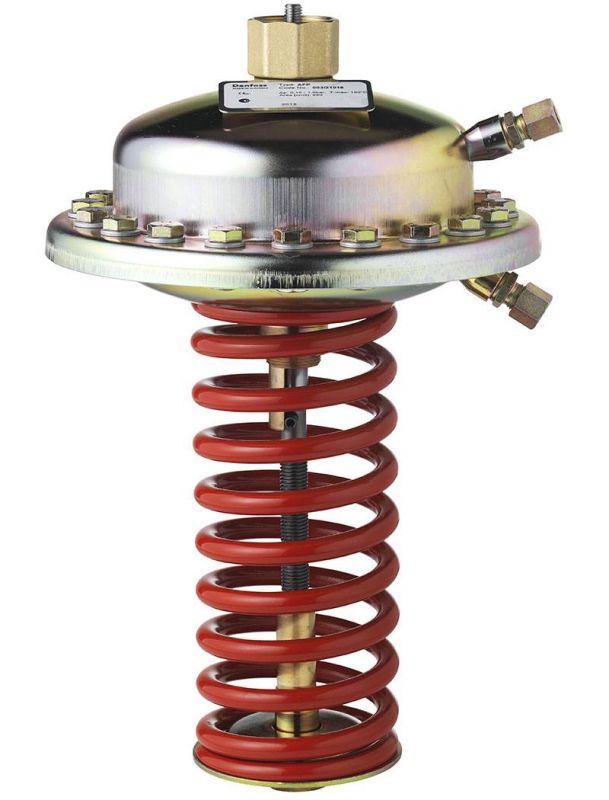

Зображення - AFP, Регулювальні елементи перепаду тиску
reguliruyuschie-elementy-perepada-davleniya-afp
Доступні для замовлення модифікації - AFP, Регулювальні елементи перепаду тиску
Код замовлення Тип DN, мм kvs m3/h Диапазон
налаштування		 Tmax °C
003G1014 AFP-9 15-250 mm – 0,05 - 0,35 bar –
003G1015 AFP-9 15-250 mm – 1,0 - 6,0 bar –
003G1016 AFP 15-250 mm – 0,5 - 3 bar –
003G1017 AFP 15-250 mm – 0,15 - 1,5 bar –
003G1018 AFP 15-250 mm – 0,1 - 0,7 bar –
003G5604 AFP 2 65-125 mm – 1,5 - 5 bar 2 - 150 °C
003G5605 AFP 2 65-125 mm – 1 - 3 bar 2 - 150 °C
003G5606 AFP 2 65-250 mm – 1,5 - 4 bar 2 - 150 °C
003G5607 AFP 2 65-250 mm – 1 - 2,5 bar 2 - 150 °C
003G5608 AFP 2 65-250 mm – 0,5 - 1,5 bar 2 - 150 °C
003G5609 AFP 2 65-250 mm – 0,4 - 1,5 bar 2 - 150 °C
003G5610 AFP 2 65-250 mm – 0,1 - 1 bar 2 - 150 °C
003G5611 AFP 2 65-250 mm – 0,1 - 0,35 bar 2 - 150 °C
003G5612 AFP 2 65-250 mm – 0,1 - 1 bar 2 - 150 °C
003G5614 AFP 2 65-125 mm – 1 - 1,5 bar 2 - 150 °C
003G5615 AFP 2 65-125 mm – 1 - 3 bar 2 - 150 °C
003G5616 AFP 2 65-250 mm – 1,5 - 4 bar 2 - 150 °C
003G5617 AFP 2 65-250 mm – 1 - 2,5 bar 2 - 150 °C
003G5618 AFP 2 65-125 mm – 0,5 - 1,5 bar 2 - 150 °C
003G5619 AFP 2 65-250 mm – 0,4 - 1,5 bar 2 - 150 °C
003G5620 AFP 2 65-250 mm – 0,1 - 0,7 bar 2 - 150 °C
