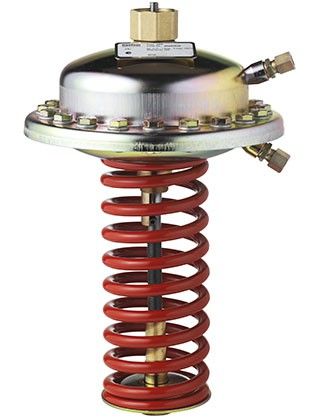

Регулирующие элементы перепада давления AFP


AFP/VFG2 (21) - это автоматический регулятор перепада давления прямого действия, который используется в первую очередь в системах централизованного теплоснабжения. Клапан регулятора AFP закрывается тогда, когда разница давления между точками отбора импульсов (то есть перепад давления) - растет. Регулятор AFP / VFG2 (21) состоит из регулирующего клапана VFG2 или VFG21, регулирующего элемента AFP и двух импульсных трубок AF. Регулировочный элемент AFP в свою очередь составлен из мембранного блока с одной мембраной и отладочной пружины для настройки необходимого для поддержания значения перепада давления.


Регулировочные клапаны:

  • VFG2 - уплотнение конуса (золотнике) металл / металл;
  • VFG21 - уплотнение конуса (золотнике) упругое (EPDM).

Основные характеристики:

  • Номинальный диаметр, DN: 15 ... 250 мм;
  • Максимальная пропускная способность, kvs 4 ... 400 м3/час;
  • Номинальное давление, РN: 16, 25, 40 бар;
  • Диапазоны настройки Δps:
    • AFP: 0,05-0,35 / 0,1-0,7 / 0,15-1,5 бар;
    • AFP9: 0,5-3,0 / 1,0-6,0 бар,
  • Регулируемое среда: подготовленная вода / водный раствор гликоля до 30%, температурой 2/150/200 °С;
  • Соединение: фланцы;
  • Отвечают требованиям Директивы 97/23/ЕС.
«Оборудование, работающее под давлением».
Изображения - AFP, Регулирующие элементы перепада давления

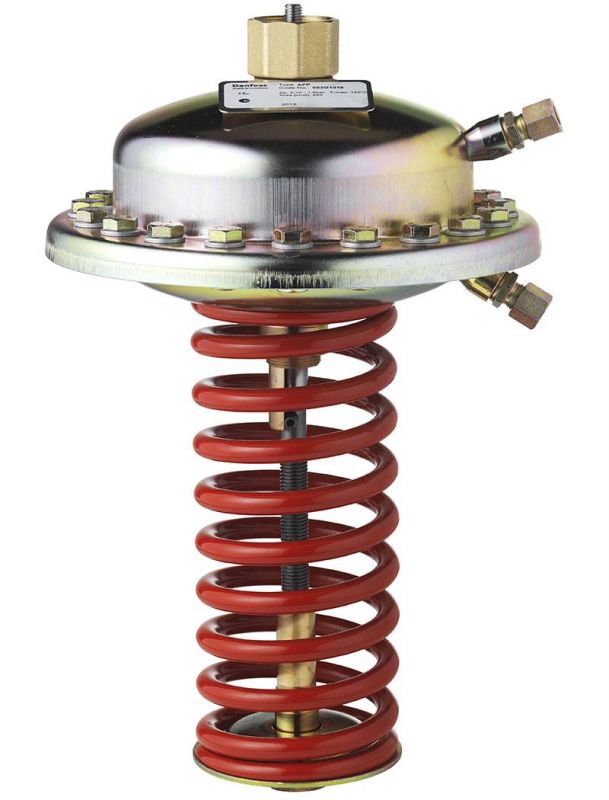

reguliruyuschie-elementy-perepada-davleniya-afp
Доступные для заказа модификации - AFP, Регулирующие элементы перепада давления
Код заказа Тип DN, мм kvs m3/h Диапазон
настройки		 Tmax °C
003G1014 AFP-9 15-250 mm – 0,05 - 0,35 bar –
003G1015 AFP-9 15-250 mm – 1,0 - 6,0 bar –
003G1016 AFP 15-250 mm – 0,5 - 3 bar –
003G1017 AFP 15-250 mm – 0,15 - 1,5 bar –
003G1018 AFP 15-250 mm – 0,1 - 0,7 bar –
003G5604 AFP 2 65-125 mm – 1,5 - 5 bar 2 - 150 °C
003G5605 AFP 2 65-125 mm – 1 - 3 bar 2 - 150 °C
003G5606 AFP 2 65-250 mm – 1,5 - 4 bar 2 - 150 °C
003G5607 AFP 2 65-250 mm – 1 - 2,5 bar 2 - 150 °C
003G5608 AFP 2 65-250 mm – 0,5 - 1,5 bar 2 - 150 °C
003G5609 AFP 2 65-250 mm – 0,4 - 1,5 bar 2 - 150 °C
003G5610 AFP 2 65-250 mm – 0,1 - 1 bar 2 - 150 °C
003G5611 AFP 2 65-250 mm – 0,1 - 0,35 bar 2 - 150 °C
003G5612 AFP 2 65-250 mm – 0,1 - 1 bar 2 - 150 °C
003G5614 AFP 2 65-125 mm – 1 - 1,5 bar 2 - 150 °C
003G5615 AFP 2 65-125 mm – 1 - 3 bar 2 - 150 °C
003G5616 AFP 2 65-250 mm – 1,5 - 4 bar 2 - 150 °C
003G5617 AFP 2 65-250 mm – 1 - 2,5 bar 2 - 150 °C
003G5618 AFP 2 65-125 mm – 0,5 - 1,5 bar 2 - 150 °C
003G5619 AFP 2 65-250 mm – 0,4 - 1,5 bar 2 - 150 °C
003G5620 AFP 2 65-250 mm – 0,1 - 0,7 bar 2 - 150 °C
