AFA, Регулирующие элементы давления до себя

AFA, Регулирующие элементы давления до себя
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Максим Гох: 068 957 0213
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.
Получить консультацию
Цена: 1476.00 - 1841.00 EUR

Автоматические регуляторы давления «до себя» AFA/VFG2 (21)


AFA/VFG2 (21) это автоматические регуляторы давления «до себя» прямого действия, которые используются в первую очередь в системах централизованного теплоснабжения. Клапан регулятора AFA открывается тогда, когда давление в точке отбора импульса (то есть - к регулятору) растет. Регулятор AFA/VFG ... состоит из регулирующего клапана VFG2 или VFG21, регулирующего элемента AFA и одной импульсной трубки AF. Регулировочный элемент AFA в свою очередь составлен из мембранного блока с одной мембраной и отладочной пружины для настройки необходимого для поддержания значения давления.


Регулировочные клапаны:

  • VFG2 - для воды, уплотнения конуса (золотнике) металл/металл;
  • VFG21 - для воды, уплотнения конуса (золотнике) упругое (EPDM).

Основные характеристики:

  • Номинальный диаметр, DN: 15 ... 250 мм;
  • Максимальная пропускная способность, kvs 4,0 ... 400 м3/час;
  • Номинальное давление, РN: 16, 25, 40 бар;
  • Диапазоны настройки Δps:
    • 0,05-0,35 / 0,1-0,6 / 0,15-1,2 / 0,5-2,5 / 1,0-5,0 / 3,0-11,0 / 10, 0 - 16,0 бар,
  • Регулируемое среда:
    • подготовленная вода/водный раствор гликоля до 30%, температурой 2 ... 140/150/200 °С,
  • Соединение:
    • фланцы.

Отвечают требованиям Директивы 97/23/ЕС «Оборудование, работающее под давлением».

Изображения - AFA, Регулирующие элементы давления до себя

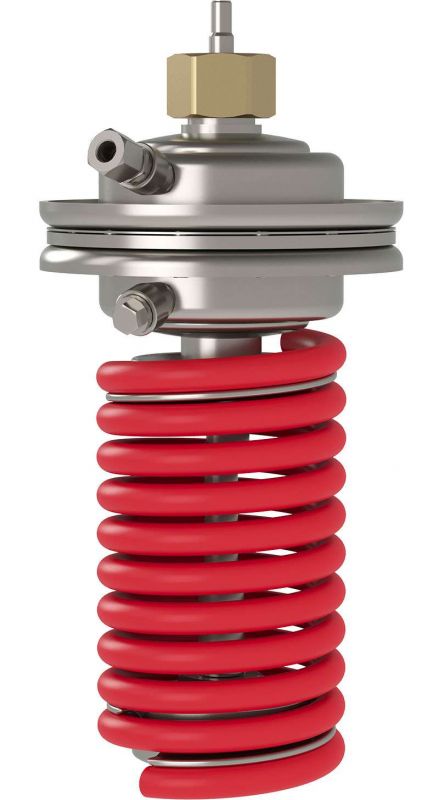

avtomaticheskie-regulyatory-davleniya

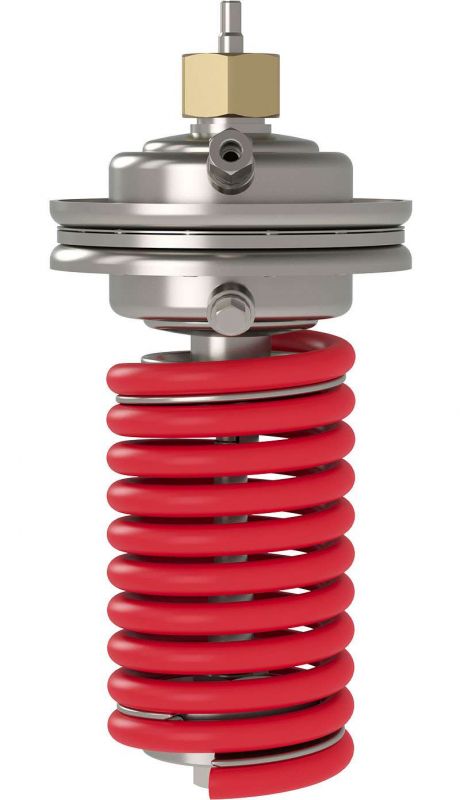

do-sebya-afa-vfg2
Доступные для заказа модификации - AFA, Регулирующие элементы давления до себя
Код заказа Тип DN, мм kvs m3/h Диапазон
настройки		 Tmax °C
003G1007 AFA 15-250 mm – 10 - 16 bar 2 - 150 °C
003G1008 AFA 15-250 mm – 3 - 11 bar 2 - 150 °C
003G1009 AFA 15-250 mm – 1 - 5 bar 2 - 150 °C
003G1010 AFA 15-250 mm – 0,5 - 2,5 bar 2 - 150 °C
003G1011 AFA 15-250 mm – 0,15 - 1,2 bar 2 - 150 °C
003G1012 AFA 15-250 mm – 0,1 - 0,6 bar 2 - 150 °C
003G1013 AFA 15-250 mm – 0,05 - 0,4 bar 2 - 150 °C
003G1044 AFA Oil – – 10 - 16 bar 2 - 150 °C
003G1045 AFA Oil – – 3 - 11 bar 2 - 150 °C
003G1046 AFA Oil – – 1 - 5 bar 2 - 150 °C
003G1047 AFA Oil – – 0.5 - 2.5 bar 2 - 150 °C
003G1473 AFA Oil – – 0.2 - 1.2 bar 2 - 150 °C
