Дисковий затвор "Баттерфляй" Арт. D102, D104, D106


Міжфланцевий дисковий поворотний затвор ТІС (TIS) застосовується в якості запірно-регулюючого пристрою в трубопроводах по транспортуванню рідин, неагресивних для конструкцій затвора. В закритому положенні диск знаходиться вертикально по відношенню потоку води. Для того, щоб відкрити або закрити затвор, диск повинен бути повернутим під кутом 90º.

Корпус затвора може бути виготовлений з різного матеріалу, залежно від специфіки застосування: сірий чавун, ВЧШГ, нержавіюча сталь. Всі міжфланцеві затвори підготовлені під різні типи приводів, які монтуються безпосередньо на фланець затвора без будь-яких адаптерів  та призначений для використання в системах: подачі та розподілу питної води; технічного водопостачання; *водовідведення; пожежогасіння та на *очисних спорудах багатьох сфер індустрії: комунальні підприємства, металургія, електростанції, енергетичні системи, харчова та хімічна промисловість, будівельна сфери.

Монолітний корпус з епоксидним покриттям, яке надійно захищає від впливу агресивної навколишньої атмосфери та від зовнішніх механічних впливів. Застосування ливарних форм високої якості дозволяє відливати корпуси з точними розмірами, високою щільністю матеріалу, без раковин, пухкості та інших дефектів.

Литий диск з подальшою обробкою та поліруванням сферичної поверхні гарантує абсолютну герметичність затвора, мінімальний момент на штоку та тривалий термін служби еластичного сідла. Диск має оптимальну гідродинамічну форму, що дозволяє досягти високого значення коефіцієнта витрати Kv та знизити завихрення потоку робочого середовища.

Еластичне сідло спеціальної форми встановлюється в затворний корпус за принципом “шип-паз”, забезпечуючи тим самим повну ізоляцію корпусу від впливу робочого середовища. Кільцевий буртик на зовнішній кромці еластичного сідла служить ущільненням фланцевого з'єднання, що дозволяє обходитися без застосування ущільнювальних фланцевих прокладок.

Шток затвора складається з двох частин, виконаний із високоміцної корозійностійкої сталі. Така конструкція забезпечує безлюфтове з'єднання, стійкість до гідроударів та ремонтопридатність (досить просто витягнути шток з диска).

Центруючі вуха полегшують монтаж та забезпечують надійне центрування затвора у трубопроводі. Виконання з різьбовими вушками призначене для монтажу затворів на кінцях трубопроводу без додаткових заглушок.

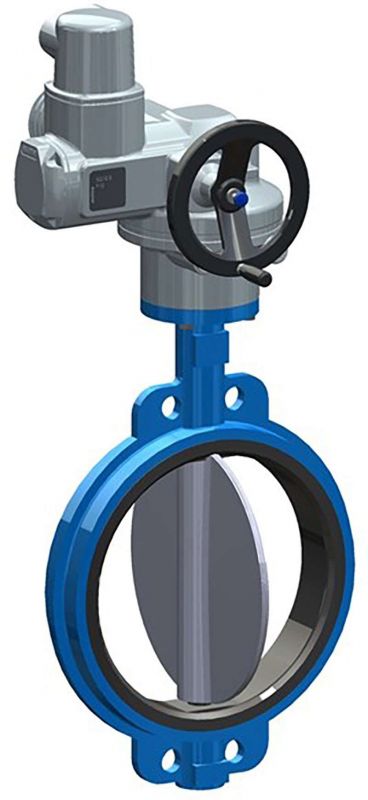

Затвор оснащено рукояткою, але версії з редуктором та маховиком, з електричним або пневматичним приводом доступні за запитом. Затвор підходить для застосування в системах розподілу питної води: епоксидна смола (FBE) із сертифікованої порошкової смоли, що використовується для внутрішніх та зовнішніх поверхонь, гарантує ідеальний захист від корозії.

*Лише на мережах попередньо-очищених стічних вод.


Основні характеристики

  • Діаметр: DN 40 – 600;
  • Номінальний тиск: PN10/16;
  • Монтажна довжина: Серія 20 – EN 558-1;
  • Матеріал корпусу:
    • Арт. D102, D106 – чавун GJS-400-15,
    • Арт. D104 – чавун GJL 250,
  • Матеріал диску:
    • Арт. D102 – нерж.сталь AISI 316,
    • Арт. D104 – чавун GJS-400-15,
    • Арт. D106 – нерж.сталь AISI 304,
  • Матеріал сідла: EPDM (NBR – по запиту);
  • Тип з’єднання: Міжфланцеве – EN 1092-2;
  • Тип управління: Рукоятка/редуктор, електропривід, пневмопривід;
  • Клас герметичночті: А (протікання 0%);
  • Робоча температура рідини: EPDM ≤ +120°C; NBR ≤ +80°C;
  • Сфера застосування: Системи водопостачання, теплопостачання, кондиціонування та пожежогасіння;
  • Покриття: зовнішнє та внутрішнє порошкове покриття епоксидною смолою синього кольору, товщиною не менше 250мкм.
Документація для - Затвор дисковий T.I.S. для регулювання потоку, моделі D102–D106
Зображення - Затвор дисковий T.I.S. для регулювання потоку, моделі D102–D106
mezhflantsevyj-diskovyj-zatvor-tis-batterflyaj-art-d102-d104-d106
zatvor-diskovyj-tipa-batterflyaj
Доступні для замовлення модифікації - Затвор дисковий T.I.S. для регулювання потоку, моделі D102–D106
Код замовлення DN mm PN, bar Матеріал диску
D1020040 40 10/16 Нержавіюча сталь AISI 316
D1020050 50 10/16 Нержавіюча сталь AISI 316
D1020065 65 10/16 Нержавіюча сталь AISI 316
D1020080 80 10/16 Нержавіюча сталь AISI 316
D1020100 100 10/16 Нержавіюча сталь AISI 316
D1020125 125 10/16 Нержавіюча сталь AISI 316
D1020150 150 10/16 Нержавіюча сталь AISI 316
D1020200 200 10/16 Нержавіюча сталь AISI 316
D1020250 250 10/16 Нержавіюча сталь AISI 316
D1020300 300 10/16 Нержавіюча сталь AISI 316
D1020350 350 10/16 Нержавіюча сталь AISI 316
D1020400 400 10/16 Нержавіюча сталь AISI 316
D1020450 450 10/16 Нержавіюча сталь AISI 316
D1020500 500 10/16 Нержавіюча сталь AISI 316
D1020600 600 10/16 Нержавіюча сталь AISI 316
D1040040 40 10/16 Чавун GJS 400 з покриттям EPOXY
D1040050 50 10/16 Чавун GJS 400 з покриттям EPOXY
D1040065 65 10/16 Чавун GJS 400 з покриттям EPOXY
D1040080 80 10/16 Чавун GJS 400 з покриттям EPOXY
D1040100 100 10/16 Чавун GJS 400 з покриттям EPOXY
D1040125 125 10/16 Чавун GJS 400 з покриттям EPOXY
D1040150 150 10/16 Чавун GJS 400 з покриттям EPOXY
D1040200 200 10/16 Чавун GJS 400 з покриттям EPOXY
D1040250 250 10/16 Чавун GJS 400 з покриттям EPOXY
D1040300 300 10/16 Чавун GJS 400 з покриттям EPOXY
D1040350 350 10/16 Чавун GJS 400 з покриттям EPOXY
D1040400 400 10/16 Чавун GJS 400 з покриттям EPOXY
D1040450 450 10/16 Чавун GJS 400 з покриттям EPOXY
D1040500 500 10/16 Чавун GJS 400 з покриттям EPOXY
D1040600 600 10/16 Чавун GJS 400 з покриттям EPOXY
D1060040 40 10/16 Нержавіюча сталь AISI 304
D1060050 50 10/16 Нержавіюча сталь AISI 304
D1060065 65 10/16 Нержавіюча сталь AISI 304
D1060080 80 10/16 Нержавіюча сталь AISI 304
D1060100 100 10/16 Нержавіюча сталь AISI 304
D1060125 125 10/16 Нержавіюча сталь AISI 304
D1060150 150 10/16 Нержавіюча сталь AISI 304
D1060200 200 10/16 Нержавіюча сталь AISI 304
D1060250 250 10/16 Нержавіюча сталь AISI 304
D1060300 300 10/16 Нержавіюча сталь AISI 304
D1060350 350 10/16 Нержавіюча сталь AISI 304
D1060400 400 10/16 Нержавіюча сталь AISI 304
D1060450 450 10/16 Нержавіюча сталь AISI 304
D1060500 500 10/16 Нержавіюча сталь AISI 304
D1060600 600 10/16 Нержавіюча сталь AISI 304
