Затвор дисковый T.I.S. для регулировки потока, модели D102–D106

Затвор дисковый T.I.S. для регулировки потока, модели D102–D106
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Сварковский Валентин: 097 057 97 19
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.
Получить консультацию
Цена: 600.00 - 65000.00 EUR

Дисковый затвор "Баттерфляй" Арт. D102, D104, D106


Межфланцевый дисковый затвор ТИС (TIS) применяется в качестве запорно-регулирующего устройства в трубопроводах по транспортировке жидкостей, неагрессивных для конструкций затвора. В закрытом положении диск находится вертикально по отношению к потоку воды. Чтобы открыть или закрыть затвор, диск должен быть повернут под углом 90º.

Корпус затвора может быть изготовлен из разного материала в зависимости от специфики применения: серый чугун, ВЧШГ, нержавеющая сталь. Все межфланцевые затворы подготовлены под различные типы приводов, которые монтируются непосредственно на затворный фланец без каких-либо адаптеров и предназначены для использования в системах: подачи и распределения питьевой воды; технического водоснабжения; *водоотвод; пожаротушения и на очистных сооружениях многих сфер индустрии: коммунальные предприятия, металлургия, электростанции, энергетические системы, пищевая и химическая промышленность, строительная сфера.

Монолитный корпус с эпоксидным покрытием, надежно защищающий от воздействия агрессивной окружающей атмосферы и от внешних механических воздействий. Применение литейных форм высокого качества позволяет отливать корпуса с точными размерами, высокой плотностью материала, без раковин, рыхлости и прочих дефектов.

Литый диск с последующей обработкой и полированием сферической поверхности гарантирует абсолютную герметичность затвора, минимальный момент на штоке и длительный срок службы эластичного седла. Диск имеет оптимальную гидродинамическую форму, позволяющую достичь высокого значения коэффициента расхода Kv и снизить завихрение потока рабочей среды.

Эластичное седло специальной формы устанавливается в затворный корпус по принципу "шип-паз", обеспечивая тем самым полную изоляцию корпуса от воздействия рабочей среды. Кольцевой буртик на наружной кромке эластичного седла служит уплотнением фланцевого соединения, что позволяет обходиться без применения фланцевых уплотнительных прокладок.

Шток затвора состоит из двух частей, выполнен из высокопрочной коррозионностойкой стали. Такая конструкция обеспечивает безлюфтовое соединение, стойкость к гидроударам и ремонтопригодность (достаточно просто вытащить шток из диска).

Центрирующие уши облегчают монтаж и обеспечивают надежную центровку затвора в трубопроводе. Выполнение с резьбовыми ушками предназначено для монтажа затворов на концах трубопровода без дополнительных заглушек.

Затвор оснащен рукояткой, но версии с редуктором и маховиком с электрическим или пневматическим приводом доступны по запросу. Затвор подходит для использования в системах распределения питьевой воды: эпоксидная смола (FBE) из сертифицированной порошковой смолы, используемая для внутренних и наружных поверхностей, гарантирует идеальную защиту от коррозии.

*Только на сетях предварительно очищенных сточных вод.


Основные характеристики

  • Диаметр: DN 40 – 600;
  • Номинальное давление: PN10/16;
  • Монтажная длина: Серия 20 – EN 558-1;
  • Материал корпуса:
    • Ст. D102, D106 – чугун GJS-400-15,
    • Ст. D104 – чугун GJL 250,
  • Материал диска:
    • Ст. D102 – нерж.сталь AISI 316,
    • Ст. D104 – чугун GJS-400-15,
    • Ст. D106 – нерж.сталь AISI 304,
  • Материал седла: EPDM (NBR – по запросу);
  • Тип соединения: Межфланцевое – EN 1092-2;
  • Тип управления: Рукоятка/редуктор, пневмопривод, электропривод;
  • Класс герметичности: А (течение 0%);
  • Рабочая температура жидкости: EPDM ≤ +120°C; NBR ≤ +80°C;
  • Сфера применения: Системы водоснабжения, теплоснабжения, кондиционирования и пожаротушения;
  • Покрытие: наружное и внутреннее порошковое покрытие эпоксидной смолой синего цвета, толщиной не менее 250 мкм.
Документация для - Затвор дисковый T.I.S. для регулировки потока, модели D102–D106
Изображения - Затвор дисковый T.I.S. для регулировки потока, модели D102–D106

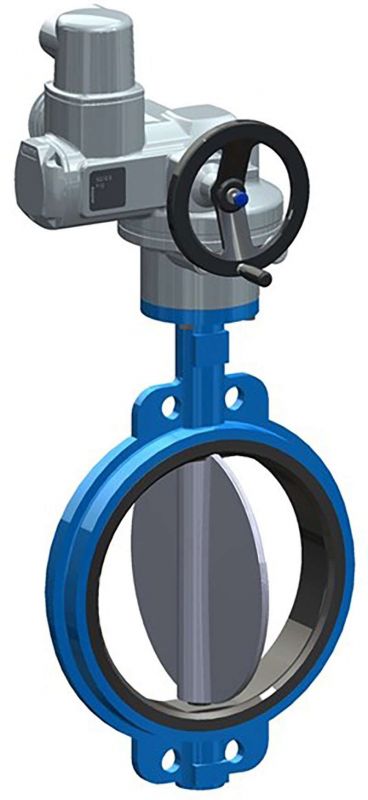

mezhflantsevyj-diskovyj-zatvor-tis-batterflyaj-art-d102-d104-d106

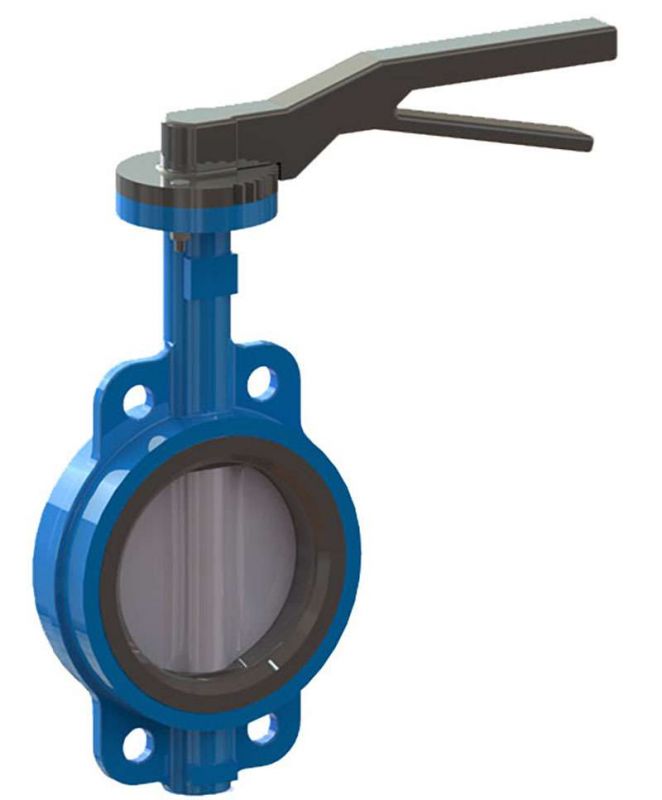

zatvor-diskovyj-tipa-batterflyaj
Доступные для заказа модификации - Затвор дисковый T.I.S. для регулировки потока, модели D102–D106
Код заказа DN mm PN, bar Материал диска
D1020040 40 10/16 Нержавеющая сталь AISI 316
D1020050 50 10/16 Нержавеющая сталь AISI 316
D1020065 65 10/16 Нержавеющая сталь AISI 316
D1020080 80 10/16 Нержавеющая сталь AISI 316
D1020100 100 10/16 Нержавеющая сталь AISI 316
D1020125 125 10/16 Нержавеющая сталь AISI 316
D1020150 150 10/16 Нержавеющая сталь AISI 316
D1020200 200 10/16 Нержавеющая сталь AISI 316
D1020250 250 10/16 Нержавеющая сталь AISI 316
D1020300 300 10/16 Нержавеющая сталь AISI 316
D1020350 350 10/16 Нержавеющая сталь AISI 316
D1020400 400 10/16 Нержавеющая сталь AISI 316
D1020450 450 10/16 Нержавеющая сталь AISI 316
D1020500 500 10/16 Нержавеющая сталь AISI 316
D1020600 600 10/16 Нержавеющая сталь AISI 316
D1040040 40 10/16 Чугун GJS 400 с покрытием EPOXY
D1040050 50 10/16 Чугун GJS 400 с покрытием EPOXY
D1040065 65 10/16 Чугун GJS 400 с покрытием EPOXY
D1040080 80 10/16 Чугун GJS 400 с покрытием EPOXY
D1040100 100 10/16 Чугун GJS 400 с покрытием EPOXY
D1040125 125 10/16 Чугун GJS 400 с покрытием EPOXY
D1040150 150 10/16 Чугун GJS 400 с покрытием EPOXY
D1040200 200 10/16 Чугун GJS 400 с покрытием EPOXY
D1040250 250 10/16 Чугун GJS 400 с покрытием EPOXY
D1040300 300 10/16 Чугун GJS 400 с покрытием EPOXY
D1040350 350 10/16 Чугун GJS 400 с покрытием EPOXY
D1040400 400 10/16 Чугун GJS 400 с покрытием EPOXY
D1040450 450 10/16 Чугун GJS 400 с покрытием EPOXY
D1040500 500 10/16 Чугун GJS 400 с покрытием EPOXY
D1040600 600 10/16 Чугун GJS 400 с покрытием EPOXY
D1060040 40 10/16 Нержавеющая сталь AISI 304
D1060050 50 10/16 Нержавеющая сталь AISI 304
D1060065 65 10/16 Нержавеющая сталь AISI 304
D1060080 80 10/16 Нержавеющая сталь AISI 304
D1060100 100 10/16 Нержавеющая сталь AISI 304
D1060125 125 10/16 Нержавеющая сталь AISI 304
D1060150 150 10/16 Нержавеющая сталь AISI 304
D1060200 200 10/16 Нержавеющая сталь AISI 304
D1060250 250 10/16 Нержавеющая сталь AISI 304
D1060300 300 10/16 Нержавеющая сталь AISI 304
D1060350 350 10/16 Нержавеющая сталь AISI 304
D1060400 400 10/16 Нержавеющая сталь AISI 304
D1060450 450 10/16 Нержавеющая сталь AISI 304
D1060500 500 10/16 Нержавеющая сталь AISI 304
D1060600 600 10/16 Нержавеющая сталь AISI 304
