Затвор поворотный с двойным эксцентриком T.I.S. Арт. D140-D149

Затвор поворотный с двойным эксцентриком T.I.S. Арт. D140-D149
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Сварковский Валентин: 097 057 97 19
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.
Получить консультацию
Цена: 600.00 - 65000.00 EUR

Затвор дисковый поворотный T.I.S. с двойным эксцентриком Арт. D140, D141, D142, D149


Фланцевый дисковый затвор с двойным эксцентриситетом ТИС (TIS) предназначен для установки на трубопроводах для перекрытия или частичного ограничения (дросселирования) потока (в определенных пределах данный двухэксцентричный затвор может также использоваться как регулирующий клапан). Изготовлен из ковкого чугуна и предназначен для использования в системах:
  • подачи и распределения питьевой воды;
  • технического водоснабжения;
  • *водоотвод; пожаротушения и на очистных сооружениях многих сфер индустрии: коммунальные предприятия, металлургия, электростанции, энергетические системы, пищевая и химическая промышленность, строительная сфера.
Когда затвор находится в закрытом положении – диск перпендикулярен направлению потока, следовательно, чтобы открыть затвор, диск нужно повернуть на 90°.

Герметичность клапана гарантируется автоматической уплотнительной системой в седле: в закрытом положении рабочее давление поддерживает герметичный эффект, прижимая мягкое уплотнительное кольцо к конической поверхности седла в корпусе клапана в обоих направлениях потока.

Конструкция клапана с двойным эксцентриком позволяет получить два важных преимущества:
  • при открытом клапане профильное уплотнительное кольцо полностью не напряжено;
  • во время операций открытия/закрытия уплотнительное кольцо диска не осуществляет никакого трения на седло корпуса, рабочий крутящий момент таким образом уменьшается, а срок службы уплотнения увеличивается.
Затвор оснащен редуктором с маховиком, но версии с удлиненным штоком или электрическим приводом доступны по запросу.

Затвор подходит для использования в системах распределения питьевой воды: эпоксидная смола (FBE) из сертифицированной порошковой смолы, используемая для внутренних и наружных поверхностей, гарантирует идеальную защиту от коррозии.

*Только на сетях предварительно очищенных сточных вод.


Основные параметры

  • Диаметр: DN 150 – 2000;
  • Номинальное давление: PN10, PN16, PN25, PN40;
  • Монтажная длина: Серия 14 – EN 558-1;
  • Материал корпуса: Чугун GJS-400-15 (GJS 500 – по запросу);
  • Материал диска: Чугун GJS-400-15;
  • Уплотнение диска: EPDM (NBR – по запросу);
  • Материал седла: Нерж.сталь AISI 304;
  • Тип соединения: Фланцевое – EN 1092-2;
  • Тип управления: Штурвал с редуктором, электропривод;
  • Класс герметичности: А (течение 0%);
  • Рабочая температура жидкости: EPDM ≤ +120°C; NBR ≤ +80°C;
  • Область применения: Системы водоснабжения, теплоснабжения, кондиционирования, пожаротушения, водоочистные сооружения, насосные станции;
  • Покрытие: наружное и внутреннее порошковое покрытие эпоксидной смолой синего цвета, толщиной не менее 250 мкм.
Документация для - Затвор поворотный с двойным эксцентриком T.I.S. Арт. D140-D149

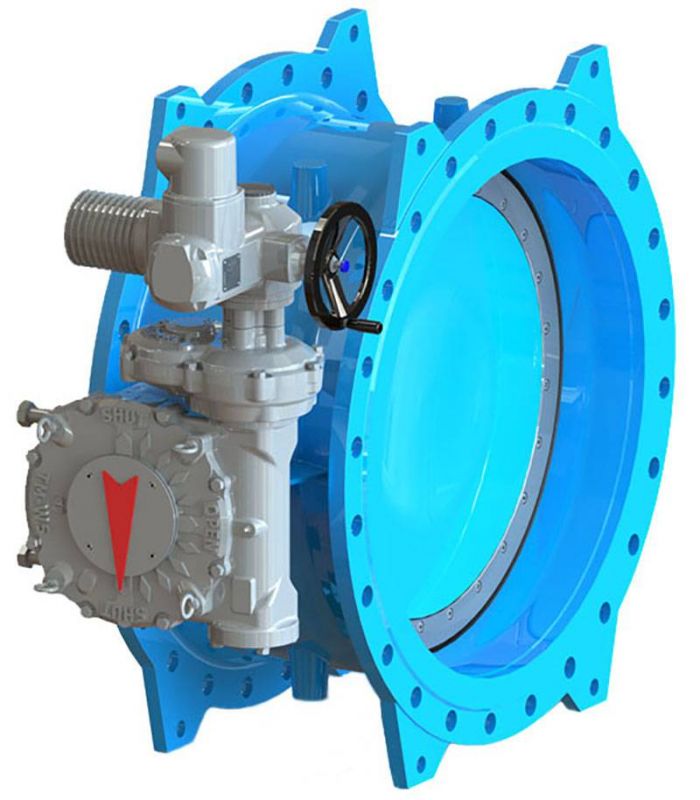

Изображения - Затвор поворотный с двойным эксцентриком T.I.S. Арт. D140-D149
zatvor-diskovyj-povorotnyj-s-dvojnym-ekstsentrikom-tis-art-d140-d141-d142-d149
Доступные для заказа модификации - Затвор поворотный с двойным эксцентриком T.I.S. Арт. D140-D149
Код заказа DN mm PN, bar Материал диска
D1400150 150 10 Чугун GJS 400-15
D1400200 200 10 Чугун GJS 400-15
D1400250 250 10 Чугун GJS 400-15
D1400300 300 10 Чугун GJS 400-15
D1400350 350 10 Чугун GJS 400-15
D1400400 400 10 Чугун GJS 400-15
D1400450 450 10 Чугун GJS 400-15
D1400500 500 10 Чугун GJS 400-15
D1400600 600 10 Чугун GJS 400-15
D1400700 700 10 Чугун GJS 400-15
D1400800 800 10 Чугун GJS 400-15
D1400900 900 10 Чугун GJS 400-15
D1401000 1000 10 Чугун GJS 400-15
D1401200 1200 10 Чугун GJS 400-15
D1401400 1400 10 Чугун GJS 400-15
D1401500 1500 10 Чугун GJS 400-15
D1401600 1600 10 Чугун GJS 400-15
D1401800 1800 10 Чугун GJS 400-15
D1402000 2000 10 Чугун GJS 400-15
D1410150 150 16 Чугун GJS 400-15
D1410200 200 16 Чугун GJS 400-15
D1410250 250 16 Чугун GJS 400-15
D1410300 300 16 Чугун GJS 400-15
D1410350 350 16 Чугун GJS 400-15
D1410400 400 16 Чугун GJS 400-15
D1410450 450 16 Чугун GJS 400-15
D1410500 500 16 Чугун GJS 400-15
D1410600 600 16 Чугун GJS 400-15
D1410700 700 16 Чугун GJS 400-15
D1410800 800 16 Чугун GJS 400-15
D1410900 900 16 Чугун GJS 400-15
D1411000 1000 16 Чугун GJS 400-15
D1411200 1200 16 Чугун GJS 400-15
D1411400 1400 16 Чугун GJS 400-15
D1411600 1600 16 Чугун GJS 400-15
D1411800 1800 16 Чугун GJS 400-15
D1420150 150 25 Чугун GJS 400-15
D1420200 200 25 Чугун GJS 400-15
D1420250 250 25 Чугун GJS 400-15
D1420300 300 25 Чугун GJS 400-15
D1420350 350 25 Чугун GJS 400-15
D1420400 400 25 Чугун GJS 400-15
D1420500 500 25 Чугун GJS 400-15
D1420600 600 25 Чугун GJS 400-15
D1420700 700 25 Чугун GJS 400-15
D1420800 800 25 Чугун GJS 400-15
D1420900 900 25 Чугун GJS 400-15
D1421000 1000 25 Чугун GJS 400-15
D1421200 1200 25 Чугун GJS 400-15
D1421400 1400 25 Чугун GJS 400-15
D1421600 1600 25 Чугун GJS 400-15
D1490150 150 40 Чугун GJS 400-15
D1490200 200 40 Чугун GJS 400-15
D1490300 300 40 Чугун GJS 400-15
D1490400 400 40 Чугун GJS 400-15
D1490500 500 40 Чугун GJS 400-15
D1490600 600 40 Чугун GJS 400-15
D1490800 800 40 Чугун GJS 400-15
