Затвор дисковий поворотний T.I.S. з подвійним ексцентриком Арт. D140, D141, D142, D149


Фланцевий дисковий затвор з подвійним ексцентриситетом ТІС (TIS) призначений для установки на трубопроводах для перекриття або часткового обмеження (дроселювання) потоку (в певних межах даний двохексцентричний затвор може також використовуватися як регулюючий клапан). Виготовлений з ковкого чавуну та призначений для використання в системах:
  • подачі та розподілу питної води;
  • технічного водопостачання;
  • *водовідведення;
  • пожежогасіння та на *очисних спорудах багатьох сфер індустрії: комунальні підприємства, металургія, електростанції, енергетичні системи, харчова та хімічна промисловість, будівельна сфери.
Коли затвор знаходиться в  закритому положенні – диск перпендикулярний напрямку потоку, отже, щоб відкрити затвор, диск потрібно повернути на 90°.

Герметичність клапана гарантується автоматичною системою ущільнення в сідлі: у закритому положенні робочий тиск підтримує герметичний ефект, притискаючи м'яке ущільнювальне кільце до конічної поверхні сідла в корпусі клапана в обох напрямках потоку.

Конструкція клапана з подвійним ексцентриком дозволяє отримати дві важливі переваги:
  • при відкритому клапані профільне ущільнювальне кільце повністю не напружене;
  • під час операцій відкриття/закриття кільце ущільнювача диска не здійснює ніякого тертя на сідло корпусу, робочий крутний момент таким чином зменшується, а термін служби ущільнення збільшується.
Затвор оснащено редуктором з маховиком, але версії з подовженим штоком або з електричним приводом доступні за запитом.

Затвор підходить для застосування в системах розподілу питної води: епоксидна смола (FBE) із сертифікованої порошкової смоли, що використовується для внутрішніх та зовнішніх поверхонь, гарантує ідеальний захист від корозії.

*Лише на мережах попередньо-очищених стічних вод.


Основні параметри

  • Діаметр: DN 150 – 2000;
  • Номінальний тиск: PN10, PN16, PN25, PN40;
  • Монтажна довжина: Серія 14 – EN 558-1;
  • Матеріал корпусу: Чавун GJS-400-15 (GJS 500 – по запиту);
  • Матеріал диску:     Чавун GJS-400-15;
  • Ущільнення диску: EPDM (NBR – по запиту);
  • Матеріал сідла: Нерж.сталь AISI 304;
  • Тип з’єднання: Фланцеве – EN 1092-2;
  • Тип управління: Штурвал з редуктором, електропривід;
  • Клас герметичночті: А (протікання 0%);
  • Робоча температура рідини: EPDM ≤ +120°C; NBR ≤ +80°C;
  • Сфера застосування: Системи водопостачання, теплопостачання, кондиціонування, пожежогасіння, водоочисні споруди, насосні станції;
  • Покриття: зовнішнє та внутрішнє порошкове покриття епоксидною смолою синього кольору, товщиною не менше 250мкм.
Документація для - Затвор поворотний з подвійним ексцентриком TIS. Арт. D140-D149

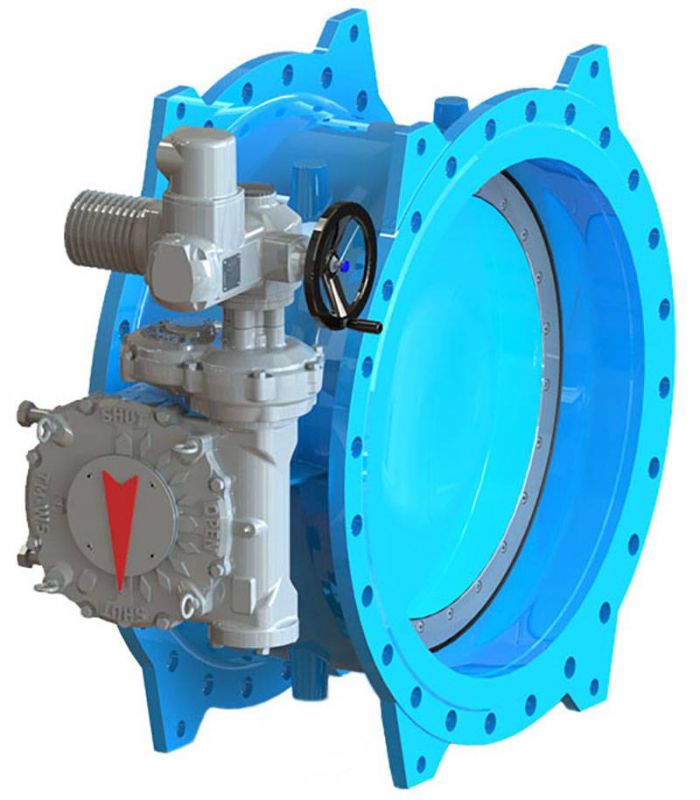

Зображення - Затвор поворотний з подвійним ексцентриком TIS. Арт. D140-D149
zatvor-diskovyj-povorotnyj-s-dvojnym-ekstsentrikom-tis-art-d140-d141-d142-d149
Доступні для замовлення модифікації - Затвор поворотний з подвійним ексцентриком TIS. Арт. D140-D149
Код замовлення DN mm PN, bar Матеріал диску
D1400150 150 10 Чавун GJS 400-15
D1400200 200 10 Чавун GJS 400-15
D1400250 250 10 Чавун GJS 400-15
D1400300 300 10 Чавун GJS 400-15
D1400350 350 10 Чавун GJS 400-15
D1400400 400 10 Чавун GJS 400-15
D1400450 450 10 Чавун GJS 400-15
D1400500 500 10 Чавун GJS 400-15
D1400600 600 10 Чавун GJS 400-15
D1400700 700 10 Чавун GJS 400-15
D1400800 800 10 Чавун GJS 400-15
D1400900 900 10 Чавун GJS 400-15
D1401000 1000 10 Чавун GJS 400-15
D1401200 1200 10 Чавун GJS 400-15
D1401400 1400 10 Чавун GJS 400-15
D1401500 1500 10 Чавун GJS 400-15
D1401600 1600 10 Чавун GJS 400-15
D1401800 1800 10 Чавун GJS 400-15
D1402000 2000 10 Чавун GJS 400-15
D1410150 150 16 Чавун GJS 400-15
D1410200 200 16 Чавун GJS 400-15
D1410250 250 16 Чавун GJS 400-15
D1410300 300 16 Чавун GJS 400-15
D1410350 350 16 Чавун GJS 400-15
D1410400 400 16 Чавун GJS 400-15
D1410450 450 16 Чавун GJS 400-15
D1410500 500 16 Чавун GJS 400-15
D1410600 600 16 Чавун GJS 400-15
D1410700 700 16 Чавун GJS 400-15
D1410800 800 16 Чавун GJS 400-15
D1410900 900 16 Чавун GJS 400-15
D1411000 1000 16 Чавун GJS 400-15
D1411200 1200 16 Чавун GJS 400-15
D1411400 1400 16 Чавун GJS 400-15
D1411600 1600 16 Чавун GJS 400-15
D1411800 1800 16 Чавун GJS 400-15
D1420150 150 25 Чавун GJS 400-15
D1420200 200 25 Чавун GJS 400-15
D1420250 250 25 Чавун GJS 400-15
D1420300 300 25 Чавун GJS 400-15
D1420350 350 25 Чавун GJS 400-15
D1420400 400 25 Чавун GJS 400-15
D1420500 500 25 Чавун GJS 400-15
D1420600 600 25 Чавун GJS 400-15
D1420700 700 25 Чавун GJS 400-15
D1420800 800 25 Чавун GJS 400-15
D1420900 900 25 Чавун GJS 400-15
D1421000 1000 25 Чавун GJS 400-15
D1421200 1200 25 Чавун GJS 400-15
D1421400 1400 25 Чавун GJS 400-15
D1421600 1600 25 Чавун GJS 400-15
D1490150 150 40 Чавун GJS 400-15
D1490200 200 40 Чавун GJS 400-15
D1490300 300 40 Чавун GJS 400-15
D1490400 400 40 Чавун GJS 400-15
D1490500 500 40 Чавун GJS 400-15
D1490600 600 40 Чавун GJS 400-15
D1490800 800 40 Чавун GJS 400-15
