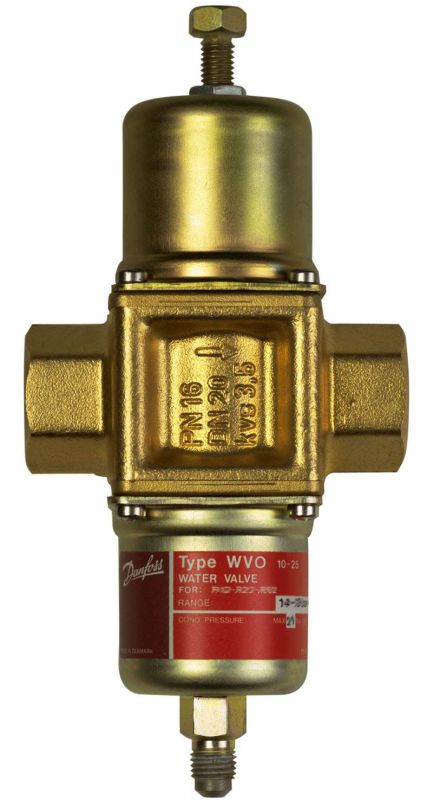

WVO, Водорегулюючий клапан



Водяний клапан-регулятор тиску WVO застосовується для регулювання витрати води через конденсатор водяного охолодження холодильних установок. Даний клапан плавно регулює тиск конденсації і підтримує його постійним під час роботи холодильної установки. При зупинці холодильної установки подача охолоджувальної води припиняється автоматично. Водяний клапан-регулятор тиску може вживатися з займистими холодоагентами. Подвійне ущільнення між трубопроводом холодоагенту і води гарантує, що в разі пошкодження сильфона і витоку холодоагенту, а не відбудеться попадання холодоагенту в воду. Це дозволяє істотно обмежити комплекс заходів безпеки. Це означає, що такий клапан може вживатися з кожухотрубні теплообмінником, причому в подібній системі є необхідність включати водяний контур в установку для займистих холодоагентів (EN378-1: 2008, пункт 4.4.2.2).





При визначенні параметрів і виборі водяних клапанів найголовніше переконатися в тому, що клапан в будь-який час може забезпечувати необхідний витрата охолоджуючої води. Для підбору підходящого розміру клапана необхідно знати точну кількість необхідної охолоджуючої води. З іншого боку, щоб уникнути нестабільного регулювання (коливань) клапан не повинен бути занадто великого розміру. У загальному випадку слід вибрати клапан найменшого розміру, що забезпечує Необхідну продуктивність. Для забезпечення точного регулювання рекомендується використовувати НЕ більше 85% продуктивності клапана. Залежність між витратою і перепадом тиску конденсації при продуктивності нижче 85% є лінійної, вище 85% залежність перестає бути лінійною. Для забезпечення 100% продуктивності необхідно значне підвищення тиску конденсації водяної клапана.
