WVFX, Водорегулюючий клапан

WVFX, Водорегулюючий клапан
Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:
Максим Гох: 068 957 0213
Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.
Отримати консультацію
Ціна: 264.00 - 707.00 EUR

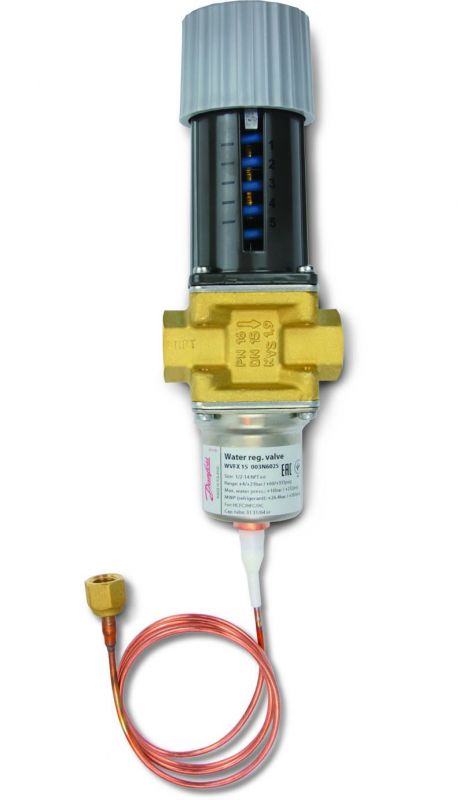

Водорегулюючими клапан WVFX, який управляється тиском


Клапани WVFX застосовуються для регулювання витрати води через конденсатор водяного охолодження холодильних установок. Дані клапани плавно регулюють тиск конденсації і утримують його під час роботи холодильної установки в заданих межах. При зупинці холодильної системи подача охолоджувальної води в конденсатор автоматично прекращается.Управляемий тиском водяні клапани можуть використовуватися з негорючими холодоагентами. Подвійне ущільнення між холодоагентом і водою гарантує, що в разі пошкодження сильфона не відбудеться витоку холодоагенту. Це істотно обмежує пошкодження, значимі для безпеки.

Це означає, що клапан може використовуватися з теплообмінником, по одному контуру з яких знаходиться вода. У такій системі немає необхідності бути впевненим, що по другому боці контуру знаходяться займисті холодоагенти.


Основні переваги

  • Робоче середовище: прісна вода і нейтральний розсіл;
  • Холодоагенти: ГХФУ, ДФУ та вуглеводні;
  • Для функціонування клапанів не вимагається додаткових джерел енергії;
  • При підвищенні тиску конденсації клапан відкривається;
  • Модельний ряд клапанів забезпечує роботу при витраті від 1,4 до 300 м3 / год;
  • За запитом можливе замовлення клапанів WVFX для роботи в системах з малою витратою рідини (до 0,63 м3 / год);
  • Нечутливість до бруду, WVFX 10 - 25 випускаються з корпусом з нержавіючої сталі;
  • Підходить для займистих холодоагентів;
  • Можливе використання в наступних вибухонебезпечних зонах: категорія 3 (зона 2).

Вибір клапана


При виборі кнопки регулятора тиску необхідно переконатися, що він за будь-яких зовнішніх умовах забезпечить надходження в конденсатор необхідної кількості охолоджувальної води. Для вибору клапана необхідно знати точне значення потрібної холодопродуктивності. При виборі враховуйте, що клапан не повинен мати занадто велику продуктивність для того, щоб уникнути ризику виникнення пульсацій тиску. Як наслідок, рекомендується вибирати найменший з здатних забезпечити необхідну витрату рідини клапан. Для того, щоб домогтися більш точної підтримки заданого тиску рекомендується при виборі кнопки орієнтуватися на продуктивність в 85% від його номінальної, так як залежність між витратою води нижче 85% і перепадом тиску конденсації є лінійної. При значеннях вище 85% залежність нелінійна. У тому випадку, якщо клапан буде працювати на 100% своєї продуктивності, тиск конденсації значно зросте.

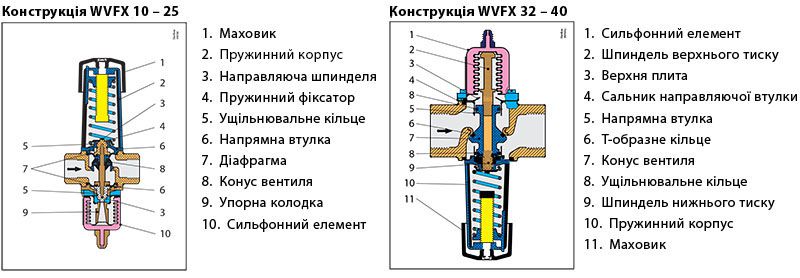

Конструкція клапана

Зображення - WVFX, Водорегулюючий клапан
vodoreguliruyuschij-klapan-wvfx-kotoryj-upravlyaetsya-davleniem
Доступні для замовлення модифікації - WVFX, Водорегулюючий клапан
Код замовлення Тип Пропускна здатність Максимальний робочий тиск Діапазон тиску керування Розмір з'єднання
003F1232 WVFX 32 11 m3/h 10 bar 4 - 17 bar 11/4 in
003F1240 WVFX 40 11 m3/h 10 bar 4 - 17 bar 11/2 in
003N1100 WVFX 10 1.4 m3/h 10 bar 3.50 - 16 bar 3/8 in
003N1105 WVFX 10 1.4 m3/h 16 bar 4 - 23 bar 3/8 in
003N1410 WVFX 10 1.4 m3/h 16 bar 15 - 29 bar 1/4 in
003N2100 WVFX 15 1.9 m3/h 16 bar 3.5 - 16 bar 1/2 in
003N2101 WVFX 15 1.9 m3/h 16 bar 3.5 - 16 bar 1/2 in
003N2103 WVFX 15 1.9 m3/h 16 bar 4 - 23 bar 1/2 in
003N2104 WVFX 15 1.9 m3/h 16 bar 4 - 23 bar 1/2 in
003N2105 WVFX 15 1.9 m3/h 16 bar 4 - 23 bar 1/2 in
003N2410 WVFX 15 1.9 m3/h 16 bar 15 - 29 bar 1/2 in
003N3100 WVFX 20 3.4 m3/h 16 bar 3.5 - 16 bar 3/4 in
003N3104 WVFX 20 3.4 m3/h 16 bar 4 - 23 bar 3/4 in
003N3105 WVFX 20 3.4 m3/h 16 bar 4 - 23 bar 3/4 in
003N3410 WVFX 20 3.4 m3/h 16 bar 15 - 29 bar 3/4 in
003N3411 WVFX 20 3.9 m3/h 16 bar 4 - 26 bar 3/4-14 in
003N4100 WVFX 25 5.5 m3/h 16 bar 3.5 - 16 bar 1 in
003N4101 WVFX 25 5.5 m3/h 16 bar 3.5 - 16 bar 1 in
003N4104 WVFX 25 5.5 m3/h 16 bar 4 - 23 bar 1 in
003N4105 WVFX 25 5.5 m3/h 16 bar 4 - 23 bar 1 in
003N4410 WVFX 25 5.5 m3/h 16 bar 15 - 29 bar 1 in
003N4411 WVFX 25 5.5 m3/h 16 bar 4 - 26 bar 1 in
003N5006 WVFX 10 1.4 m3/h 16 bar 4 - 23 bar 3/8-18 in
003N5007 WVFX 10 1.4 m3/h 16 bar 4 - 23 bar 3/8-18 in
