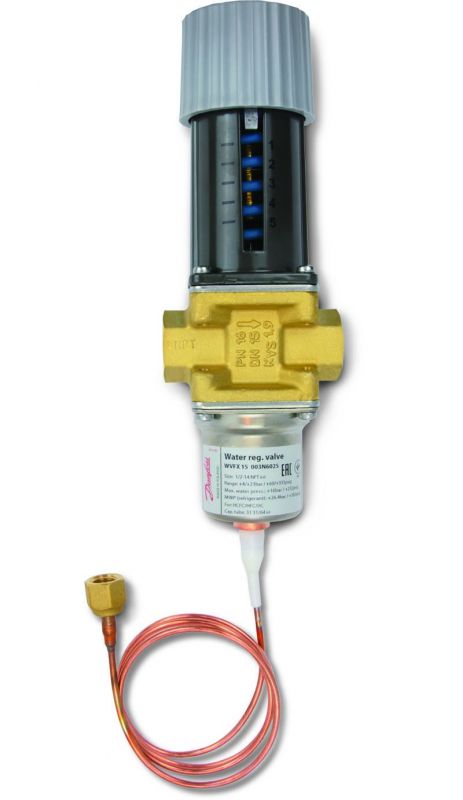

Водорегулирующий клапан WVFX, который управляется давлением


Клапаны WVFX применяются для регулирования расхода воды через конденсатор водяного охлаждения холодильных установок. Данные клапаны плавно регулируют давление конденсации и удерживают его во время работы холодильной установки в заданных пределах. При остановке холодильной системы подача охлаждающей воды в конденсатор автоматически прекращается.Управляемый давлением водяные клапаны могут использоваться с негорючими хладагентами. Двойное уплотнение между хладагентом и водой гарантирует, что в случае повреждения сильфона не произойдет утечки хладагента. Это существенно ограничивает повреждения, значимые для безопасности.

Это означает, что клапан может использоваться с теплообменником, по одному контуру из которых находится вода. В такой системе нет необходимости быть уверенным, что по второй стороне контура находятся воспламеняющиеся хладагенты.


Основные преимущества

  • Рабочая среда: пресная вода и нейтральный рассол;
  • Хладагенты: ГХФУ, ГФУ и углеводороды;
  • Для функционирования клапанов не требуется дополнительных источников энергии;
  • При повышении давления конденсации клапан открывается;
  • Модельный ряд клапанов обеспечивает работу при расходе от 1,4 до 300 м3/ч;
  • По запросу возможен заказ клапанов WVFX для работы в системах с малым расходом жидкости (до 0,63 м3/ч);
  • Нечувствительность к грязи, WVFX 10 – 25 выпускаются с корпусом из нержавеющей стали;
  • Подходит для воспламеняющихся хладагентов;
  • Возможно использование в следующих взрывоопасных зонах: категория 3 (зона 2).

Выбор клапана


При выборе клапана регулятора давления необходимо убедиться, что он при любых внешних условиях обеспечит поступление в конденсатор необходимого количества охлаждающей воды. Для выбора клапана необходимо знать точное значение потребной холодопроизводительности. При выборе учитывайте, что клапан не должен иметь слишком большую производительность для того, чтобы избежать риска возникновения пульсаций давления. Как следствие, рекомендуется выбирать наименьший из способных обеспечить требуемый расход жидкости клапан. Для того, чтобы добиться более точного поддержания заданного давления рекомендуется при выборе клапана ориентироваться на производительность в 85% от его номинальной, так как зависимость между расходом воды ниже 85 % и перепадом давления конденсации является линейной. При значениях выше 85% зависимость нелинейна. В том случае, если клапан будет работать на 100% своей производительности, давление конденсации значительно возрастет

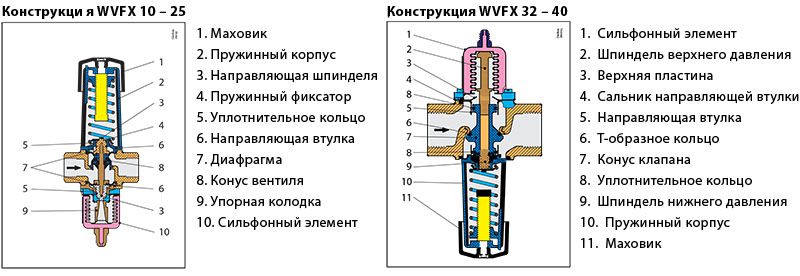

Конструкция клапана

Изображения - WVFX, Водорегулирующий клапан
vodoreguliruyuschij-klapan-wvfx-kotoryj-upravlyaetsya-davleniem
Доступные для заказа модификации - WVFX, Водорегулирующий клапан
Код заказа Тип Пропускная способность Максимальное рабочее давление Диапазон давления управления Размер соединения
003F1232 WVFX 32 11 m3/h 10 bar 4 - 17 bar 11/4 in
003F1240 WVFX 40 11 m3/h 10 bar 4 - 17 bar 11/2 in
003N1100 WVFX 10 1.4 m3/h 10 bar 3.50 - 16 bar 3/8 in
003N1105 WVFX 10 1.4 m3/h 16 bar 4 - 23 bar 3/8 in
003N1410 WVFX 10 1.4 m3/h 16 bar 15 - 29 bar 1/4 in
003N2100 WVFX 15 1.9 m3/h 16 bar 3.5 - 16 bar 1/2 in
003N2101 WVFX 15 1.9 m3/h 16 bar 3.5 - 16 bar 1/2 in
003N2103 WVFX 15 1.9 m3/h 16 bar 4 - 23 bar 1/2 in
003N2104 WVFX 15 1.9 m3/h 16 bar 4 - 23 bar 1/2 in
003N2105 WVFX 15 1.9 m3/h 16 bar 4 - 23 bar 1/2 in
003N2410 WVFX 15 1.9 m3/h 16 bar 15 - 29 bar 1/2 in
003N3100 WVFX 20 3.4 m3/h 16 bar 3.5 - 16 bar 3/4 in
003N3104 WVFX 20 3.4 m3/h 16 bar 4 - 23 bar 3/4 in
003N3105 WVFX 20 3.4 m3/h 16 bar 4 - 23 bar 3/4 in
003N3410 WVFX 20 3.4 m3/h 16 bar 15 - 29 bar 3/4 in
003N3411 WVFX 20 3.9 m3/h 16 bar 4 - 26 bar 3/4-14 in
003N4100 WVFX 25 5.5 m3/h 16 bar 3.5 - 16 bar 1 in
003N4101 WVFX 25 5.5 m3/h 16 bar 3.5 - 16 bar 1 in
003N4104 WVFX 25 5.5 m3/h 16 bar 4 - 23 bar 1 in
003N4105 WVFX 25 5.5 m3/h 16 bar 4 - 23 bar 1 in
003N4410 WVFX 25 5.5 m3/h 16 bar 15 - 29 bar 1 in
003N4411 WVFX 25 5.5 m3/h 16 bar 4 - 26 bar 1 in
003N5006 WVFX 10 1.4 m3/h 16 bar 4 - 23 bar 3/8-18 in
003N5007 WVFX 10 1.4 m3/h 16 bar 4 - 23 bar 3/8-18 in
