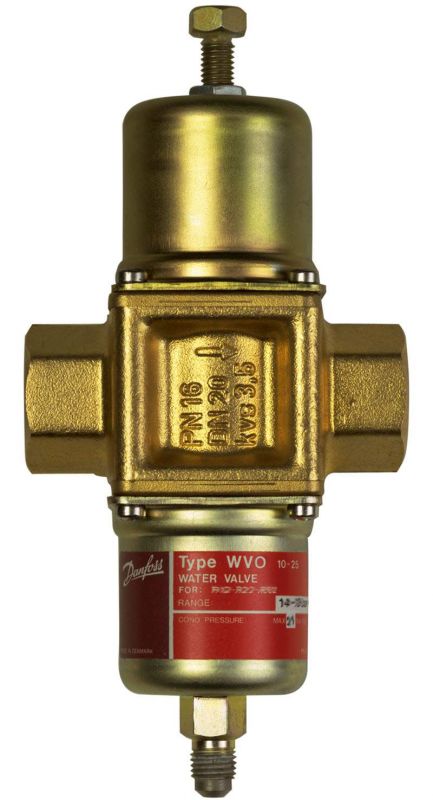

WVO, Водорегулирующий клапан



Водяной клапан-регулятор давления WVO применяется для регулирования расхода воды через конденсатор водяного охлаждения холодильных установок. Данный клапан плавно регулирует давление конденсации и поддерживает его постоянным во время работы холодильной установки. При остановке холодильной установки подача охлаждающей воды прекращается автоматически. Водяной клапан-регулятор давления может использоваться с воспламеняющимися хладагентами. Двойное уплотнение между трубопроводом хладагента и воды гарантирует, что в случае повреждения сильфона и утечки хладагента, не произойдет попадания хладагента в воду. Это позволяет существенно ограничить комплекс мер безопасности. Это означает, что такой клапан может использоваться с кожухотрубным теплообменником, причем в подобной системе нет необходимости включать водяной контур в установку для воспламеняющихся хладагентов (EN378-1:2008, пункт 4.4.2.2).





При определении параметров и выборе водяных клапанов самое главное убедиться в том, что клапан в любое время может обеспечивать необходимый расход охлаждающей воды. Для подбора подходящего размера клапана необходимо знать точное количество требуемой охлаждающей воды. С другой стороны, во избежание нестабильного регулирования (колебаний) клапан не должен быть слишком большого размера. В общем случае следует выбрать клапан наименьшего размера, обеспечивающий необходимую производительность. Для обеспечения точного регулирования рекомендуется использовать не более 85% производительности клапана. Зависимость между расходом и перепадом давления конденсации при производительности ниже 85% является линейной, выше 85% зависимость перестает быть линейной. Для обеспечения 100% производительности необходимо значительное повышение давления конденсации водяного клапана.
