VFG 21, Сідельні регулювальні двоходові клапани

VFG 21, Сідельні регулювальні двоходові клапани
Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:
Максим Гох: 068 957 0213
Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.
Отримати консультацію
Ціна: 1148.00 - 7077.00 EUR

Автоматичні регулятори "після себе" AFD із регулювальними клапанами VFG 2, VFG 21, VFGS 2


AFD/VFG2 (21) – це автоматичні регулятори тиску «після себе» (редуктори) прямої дії, які використовуються в першу чергу в системах централізованого теплопостачання. Клапан регулятору AFD закривається тоді, коли тиск в точці відбору імпульсу (тобто – після регулятору) – зростає. Регулятор AFD/VFG… складається із регулювального клапану VFG2, VFG21 або VFGS2, регулювального елементу AFD та однієї імпульсної трубки AF. Регулювальний елемент AFD в свою чергу складений з мембранного блоку з однією мембраною та налагоджувальної пружини, для налаштування необхідного для підтримання значення тиску.


Регулювальні клапани:

  • VFG2 – для води, ущільнення конусу (золотнику) метал/метал;
  • VFG21 – для води, ущільнення конусу (золотнику) пружне (EPDM);
  • VFGS2 – для водяної пари, ущільнення конусу (золотнику) метал/метал.

Основні характеристики:

  • Номінальний діаметр, DN: 15 … 250 мм.
  • Максимальна пропускна здатність, kvs: 4 … 400 м3/год.
  • Номінальний тиск, РN: 16, 25, 40 бар.
  • Діапазони налаштування Δps:
    • 0,05-0,35/0,1-0,7/0,15-1,5/0,5-3,0/1,0-6,0/3,0-12,0/8,0 – 16,0 бар

Регульоване середовище:

  • VFG2, VFG21 – підготовлена вода/водний розчин гліколю до 30 %, температурою 2/150/200 °С.
  • VFGS2 – водяна пара, підготовлена вода/водний розчин гліколю до 30 %, температурою 2…200/300/350 °С.
  • З’єднання: фланці.
  • Відповідають вимогам Директиви 97/23/ЕС
«Обладнання, що працює під тиском».

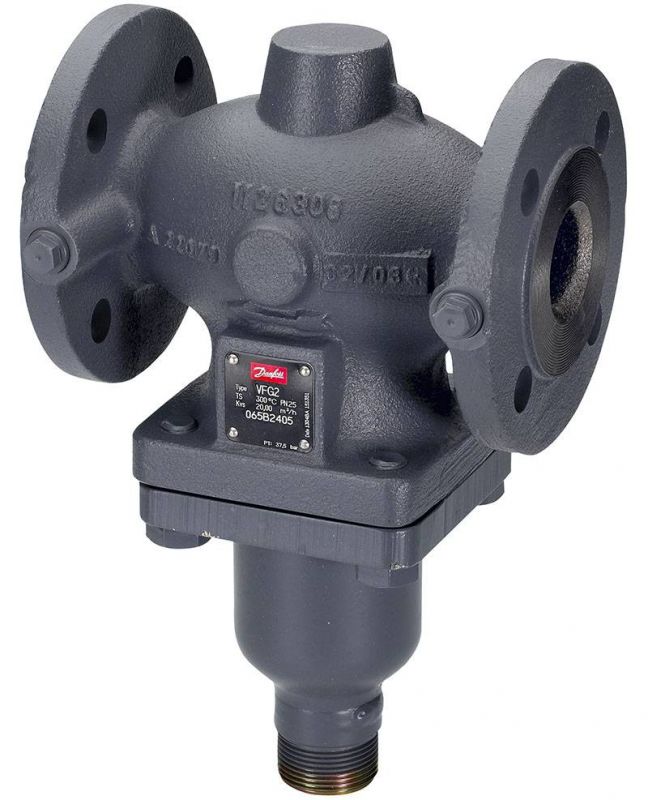

Зображення - VFG 21, Сідельні регулювальні двоходові клапани
vfg-21-sedelnye-reguliruyuschie-dvuhhodovye-klapany
Доступні для замовлення модифікації - VFG 21, Сідельні регулювальні двоходові клапани
Код замовлення Тип DN, мм kvs m3/h PN, бар Tmax, °С
065B2502 VFG21 15 mm 4 m3/h 16 PN 150 °С
065B2503 VFG21 20 mm 6,3 m3/h 16 PN 150 °С
065B2504 VFG21 25 mm 8 m3/h 16 PN 150 °С
065B2505 VFG21 32 mm 16 m3/h 16 PN 150 °С
065B2506 VFG21 40 mm 20 m3/h 16 PN 150 °С
065B2507 VFG21 50 mm 32 m3/h 16 PN 150 °С
065B2508 VFG21 65 mm 50 m3/h 16 PN 150 °С
065B2509 VFG21 80 mm 80 m3/h 16 PN 150 °С
065B2510 VFG21 100 mm 125 m3/h 16 PN 150 °С
065B2511 VFG21 125 mm 160 m3/h 16 PN 150 °С
065B2512 VFG21 150 mm 280 m3/h 16 PN 140 °С
065B2513 VFG21 200 mm 320 m3/h 16 PN 140 °С
065B2514 VFG21 250 mm 400 m3/h 16 PN 140 °С
065B2515 VFG21 15 mm 4 m3/h 25 PN 150 °С
065B2516 VFG21 20 mm 6,3 m3/h 25 PN 150 °С
065B2517 VFG21 25 mm 8 m3/h 25 PN 150 °С
065B2518 VFG21 32 mm 16 m3/h 25 PN 150 °С
065B2519 VFG21 40 mm 20 m3/h 25 PN 150 °С
065B2520 VFG21 50 mm 32 m3/h 25 PN 150 °С
065B2521 VFG21 65 mm 50 m3/h 25 PN 150 °С
065B2522 VFG21 80 mm 80 m3/h 25 PN 150 °С
065B2523 VFG21 100 mm 125 m3/h 25 PN 150 °С
065B2524 VFG21 125 mm 160 m3/h 25 PN 150 °С
