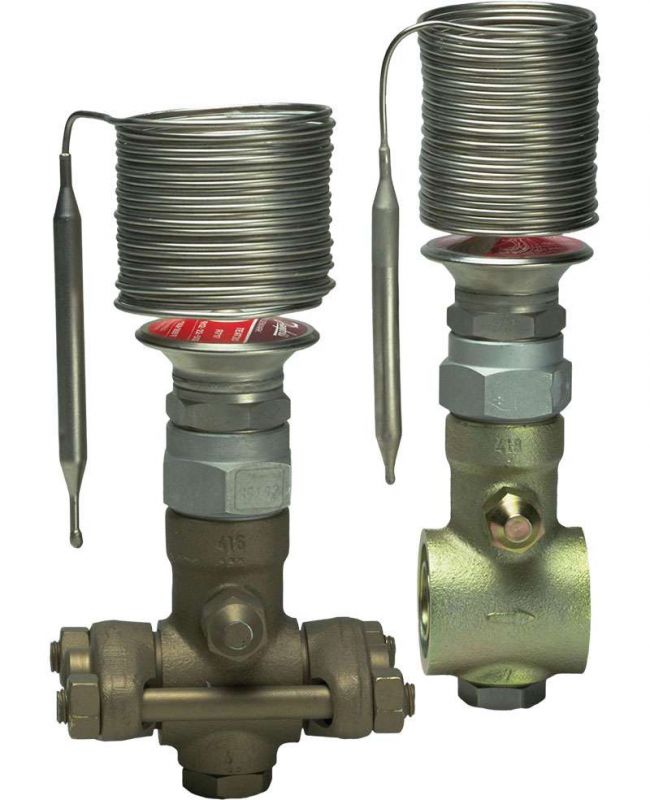

TEAT, Клапан запобігання перегріву

Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:

Максим Гох: 068 957 0213

Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.

Ціна: 474.00 - 1920.00 EUR

Опис Документація Зображення Модифікації

Термостатичні впорскувальні клапани для аміаку

Клапани типу ТЕАТР використовуються в системах охолодження для вприскування холодоагенту в лини всмоктування, щоб знизити високу темпера туру нагнітання, яка утворюється, коли система працює при занадто великому перегрів всмоктуваного пара. Це відбувається, наприклад, у випадках, коли:

компресор працює або при низькому тиску всмоктування або при високій температурі нагнітання,
компресор працює при низькому тиску всмоктування і при високій температурі на гнетанія, що зазвичай відбувається при ис користуванні холодоагенту R 22,
до компресора на лінію надходить надто перегрітий пар, - компресор працює з регулюванням про тивність методом перепуском гарячого газу.

Клапани типу ТЕАТР використовуються також в двуступенчатой холодильних установках для регулювання вприскажідкості в проміжний охолоджувач. Термобалон клапана встановлюється на лінії нагнітання компресора ра високого тиску. Теоретичне значення температури нагнітання при заданих умовах експлуатації можна отримати з діаграми «h - lg p» (ентальпія-тиск) для обраного холодоагенту. Клапани типу ТЕАТР мають ще одне застосування: вони можуть регулювати температуру робочого середовища, наприклад, температуру масла в гвинтових компресорах.

Технічні характеристики

Холодоагент R717 (NH3), R22, R134a, R404A і інші фторвмісні холодоагенти.
Діапазон регулювання Див. Таблицю «Оформлення замовлення»
Діапазон пропорційності 20 ° C
Довжина капілярної трубки 5 м
Макс. температура термобаллона 150 ° C
Макс. робочий тиск PS = 20 бар
Макс. випробувальний тиск p '= 30 бар

Конструк. Принцип дії

Зміна температури нагнітального трубопроводу, на якому встановлений термобаллон клапана, впливає на термодинамічні параметри наповнювача термобаллона. При цьому змінюється тиск в термобалоні, яке передається на термочутливий елемент і пускає в хід пристрій впорскування рідини. Якщо в термочувствительной системі з'явиться текти, вона не призведе до втрати холодоагенту. Термочутливий елемент навертається на проміжну секцію терморегулюючого клапана. Сильфон, встановлений в проміжній секції, не дозволяє тиску всмоктування впливати на настройку клапана. Обертання гвинта передається через шестерний механізм. Дросельний вузол аналогічний дросельного вузла терморегулювальних розширювальних клапанів Теа.

Примітка: Клапани ТЕАТР не можуть забезпечити щільне перекриття трубопроводу, тому в лінію рідини необхідно встановлювати соленоїдний клапан, який би перекривав її, коли система не працює

Документація для - TEAT, Клапан запобігання перегріву

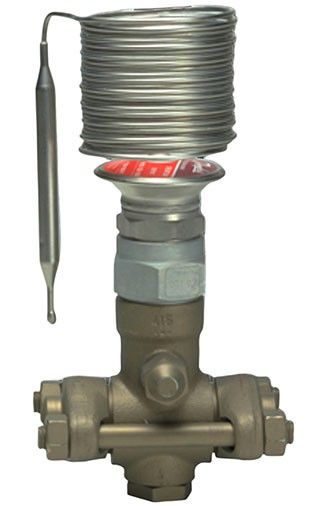

Зображення - TEAT, Клапан запобігання перегріву

Доступні для замовлення модифікації - TEAT, Клапан запобігання перегріву

Код замовлення	Тип	Максимальний робочий тиск	Розмір підключення	Точка MOP	Продуктивність клапана
068G6061	TEAT 20-5	20 bar	12 mm	—	16 kW
068G6062	TEAT 20-2	20 bar	12 mm	—	6.4 kW
068G6063	TEAT 20-8	30 bar	12 mm	—	25.6 kW
068G6064	TEAT 20-20	20 bar	12 mm	—	64 kW
068G6065	TEAT 20-2	20 bar	12 mm	—	6.4 kW
068G6066	TEAT 20-8	20 bar	12 mm	—	25.6 kW
068G6067	TEAT 20-20	20 bar	12 mm	—	64 kW
068G6068	TEAT 20-20	20 bar	12 mm	—	64 kW
068G6069	TEAT 85-85	20 bar	19 mm	—	274 kW
068G6070	TEAT 85-33	20 bar	19 mm	—	106 kW
068G6071	TEAT 85-85	20 bar	19 mm	—	274 kW
068G6072	TEAT 85-33	20 bar	19 mm	—	106 kW
068G6073	TEAT 85-55	20 bar	19 mm	—	173 kW
068G6125	TEAT 20-2	20 bar	12 mm	—	6.4 kW
068G6126	TEAT 20-5	20 bar	12 mm	—	16 kW
068G6127	TEAT 20-5	20 bar	12 mm	—	16 kW
068G6128	TEAT 20-8	20 bar	12 mm	—	25.6 kW
068G6129	TEAT 85-33	20 bar	19 mm	—	106 kW
068G6130	TEAT 85-55	20 bar	19 mm	—	173 kW
068G6131	TEAT 85-55	20 bar	19 mm	—	173 kW
068G6132	TEAT 85-85	20 bar	19 mm	—	274 kW
