TEAT, Клапан предотвращения перегрева

TEAT, Клапан предотвращения перегрева
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Максим Гох: 068 957 0213
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.
Получить консультацию
Цена: 474.00 - 1920.00 EUR

Термостатические клапаны для впрыска аммиака


Клапаны типа ТЕАТ используются в системах охлаждения для впрыска хладагента в лини всасывания, чтобы снизить высокую темпера туру нагнетания, которая образуется, когда система работает при слишком большом перегреве всасываемого пара. Это происходит, например, в случаях, когда:
  • компрессор работает либо при низком давлении всасывания либо при высокой температуре нагнетания;
  • компрессор работает при низком давлении всасывания и при высокой температуре на гнетания, что обычно происходит при ис пользовании хладагента R 22;
  • к компрессору на линию поступает слишком перегретый пар, - компрессор работает с регулированием про изводительности методом перепуском горячего газа.
Клапаны типа ТЕАТ используются также в двуступенчатых холодильных установках для регулирования впрыскажидкости в промежуточный охладитель. Термобаллон клапана устанавливается на линии нагнетания компрессо ра высокого давления. Теоретическое значение температуры нагнетания при заданных условиях эксплуатации можно получить из диаграммы «h – lg p» (энтальпия-давление) для выбранного хладагента. Клапаны типа ТЕАТ имеют еще одно применение: они могут регулировать температуру рабочей среды, например, температуру масла в винтовых компрессорах.


Технические характеристики

  • Хладагент R717 (NH3), R22, R134a, R404A и другие фторсодержащие хладагенты;
  • Диапазон регулирования См. таблицу «Оформление заказа»;
  • Диапазон пропорциональности 20°C;
  • Длина капиллярной трубки 5 м;
  • Макс. температура термобаллона 150°C;
  • Макс. рабочее давление PS = 20 бар;
  • Макс. испытательное давление p' = 30 бар.

Конструкия. Принцип действия


Изменение температуры нагнетательного трубопровода, на котором установлен термобаллон клапана, влияет на термодинамические параметры наполнителя термобаллона. При этом изменяется давление в термобаллоне, которое передаётся на термочувствительный элемент и приводит в действие устройство впрыска жидкости. Если в термочувствительной системе появится течь, она не приведёт к потере хладагента. Термочувствительный элемент наворачивается на промежуточную секцию терморегулирующего клапана. Сильфон, установленный в промежуточной секции, не позволяет давлению всасывания влиять на настройку клапана. Вращение регулировочного винта передаётся через шестерёнчатый механизм. Дроссельный узел аналогичен дроссельному узлу терморегулирующих расширительных клапанов ТЕА.

Примечание: Клапаны ТЕАТ не могут обеспечить плотное перекрытие трубопровода, поэтому в линию жидкости необходимо устанавливать соленоидный клапан, который бы перекрывал её, когда система не работает

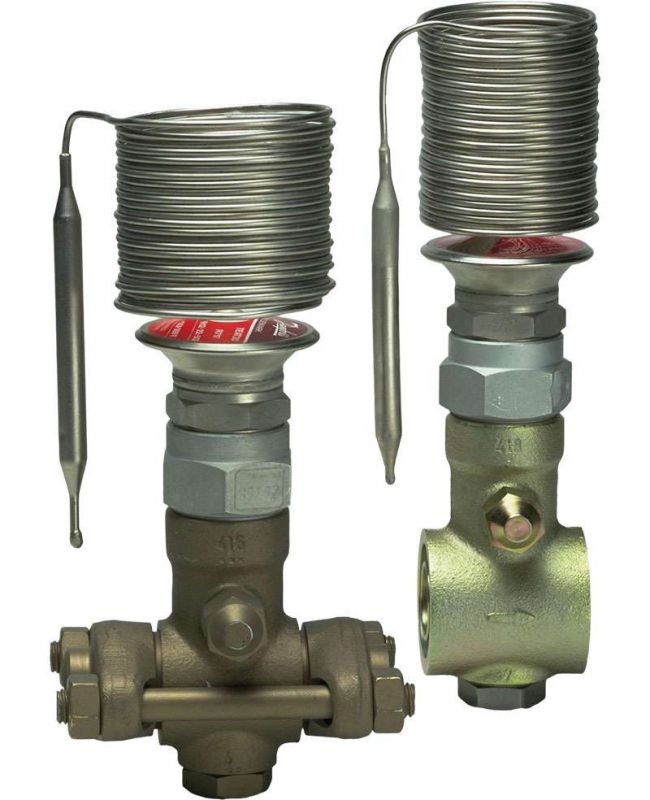

Изображения - TEAT, Клапан предотвращения перегрева
teat-klapan-predotvrascheniya-peregreva
Доступные для заказа модификации - TEAT, Клапан предотвращения перегрева
Код заказа Тип Максимальное рабочее давление Размер подключения Точка MOP Производительность клапана
068G6061 TEAT 20-5 20 bar 12 mm — 16 kW
068G6062 TEAT 20-2 20 bar 12 mm — 6.4 kW
068G6063 TEAT 20-8 30 bar 12 mm — 25.6 kW
068G6064 TEAT 20-20 20 bar 12 mm — 64 kW
068G6065 TEAT 20-2 20 bar 12 mm — 6.4 kW
068G6066 TEAT 20-8 20 bar 12 mm — 25.6 kW
068G6067 TEAT 20-20 20 bar 12 mm — 64 kW
068G6068 TEAT 20-20 20 bar 12 mm — 64 kW
068G6069 TEAT 85-85 20 bar 19 mm — 274 kW
068G6070 TEAT 85-33 20 bar 19 mm — 106 kW
068G6071 TEAT 85-85 20 bar 19 mm — 274 kW
068G6072 TEAT 85-33 20 bar 19 mm — 106 kW
068G6073 TEAT 85-55 20 bar 19 mm — 173 kW
068G6125 TEAT 20-2 20 bar 12 mm — 6.4 kW
068G6126 TEAT 20-5 20 bar 12 mm — 16 kW
068G6127 TEAT 20-5 20 bar 12 mm — 16 kW
068G6128 TEAT 20-8 20 bar 12 mm — 25.6 kW
068G6129 TEAT 85-33 20 bar 19 mm — 106 kW
068G6130 TEAT 85-55 20 bar 19 mm — 173 kW
068G6131 TEAT 85-55 20 bar 19 mm — 173 kW
068G6132 TEAT 85-85 20 bar 19 mm — 274 kW
