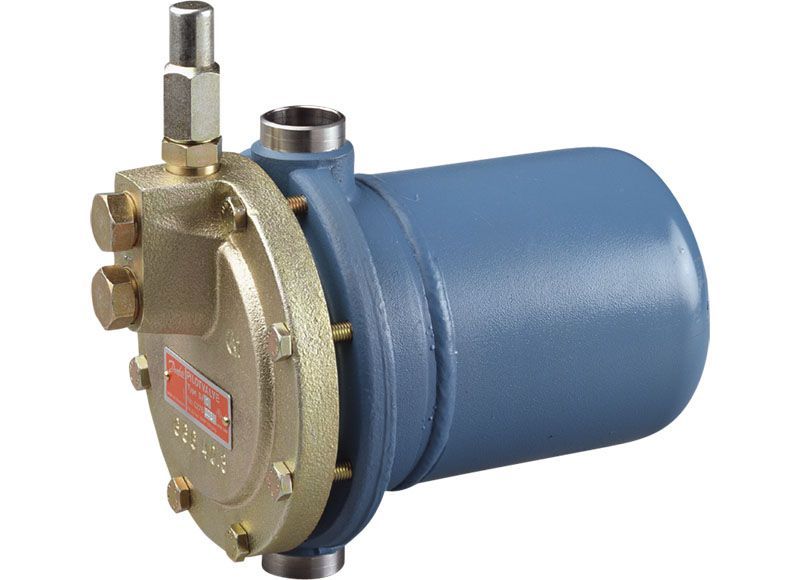

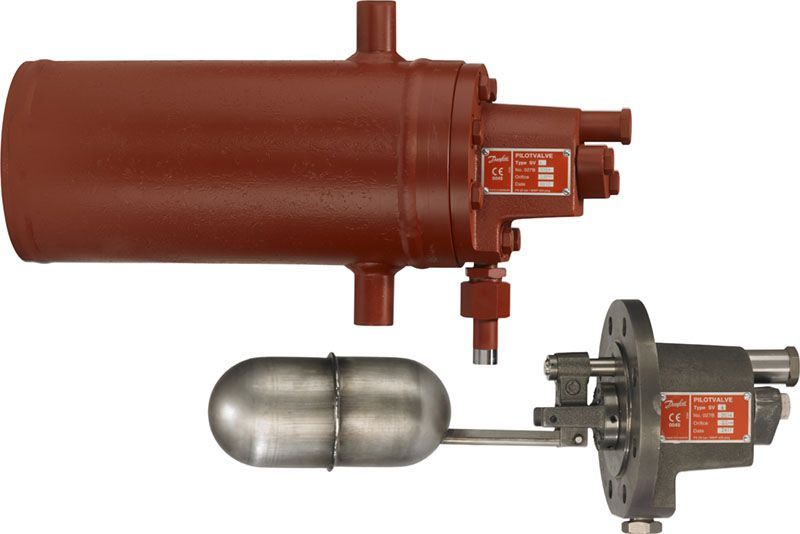

SV, Поплавцевий клапан



Регулятори SV застосовуються в якості модулирующих регуляторів рівня рідини на стороні низького тиску холодильних і морозильних установок, а також систем кондиціонування повітря з аміаком та іншими холодоагентами.





SV - це поплавкові регулятори для роботи при низькому тиску. Регулятори SV застосовуються із затопленими випарниками, де припустимі тільки незначні коливання рівня рідини. Коли рівень рідини опускається, поплавок переміщується вниз, відкриваючи при цьому дросель. Кількість що надходить у випарник рідини збільшується. Рідинна лінія, відповідна до регулятора, повинна мати розмір, який би забезпечував прийнятну швидкість рідини і допустимий перепад тиску на лінії. Це особливо важливо в разі, коли рідина переохолоджена незначно, оскільки продуктивність регулятора сильно падає при появі в ній бульбашок газу. Бульбашки газу, що виникають при розширенні рідини, видаляються через зрівняльну лінію. У холодильних установках з фторвмісними холодоагентами великий перепад тиску в лінії при незначному переохолодженні рідини призводить до появи пухирців газу, вміст яких становить до 50% від кількості рідини, що подається. У зв'язку з цим перепад тиску в зрівняльної лінії необхідно звести до мінімуму, інакше можлива небезпека того, що: - рівень рідини в випарнику, який є функцією теплового навантаження на випарник, буде сильно змінюватися, - різниця між рівнями рідини в випарнику і регуляторі SV буде занадто великий. При утворенні великої кількості бульбашок рекомендується використовувати зовнішню лінію подачі рідини або забезпечити дросселирование рідини прямо в віддільника рідини.
