HFI, Поплавцевий клапан

HFI, Поплавцевий клапан
Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:
Максим Гох: 068 957 0213
Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.
Отримати консультацію
Ціна: 2518.00 - 3527.00 EUR

Поплавковий клапан HFI


Клапани HFI є поплавкові клапани високого тиску з вбудованим пристроєм вимірювання рівня рідини. Поплавкові клапани призначені для установки безпосередньо на пластинчасті конденсатори за допомогою фланцевого з'єднання або зварювання. Клапани HFI - це клапани прямої дії, для роботи яких не потрібно наявності перепаду тиску. Завдяки своїй простій конструкції клапани HFI відрізняються міцністю і надійністю. Вони оснащені продувальним клапаном для видалення газів, що наприклад, повітря, що збирається у верхній частині корпусу клапана. Цей пристрій також зручно використовувати при технічному обслуговуванні клапана. Доступна версія клапана HFI з двома зовнішніми штуцерами на корпусі: для дренажу та вирівнювання тиску.


Переваги

  • Призначені для безпосередньої установки на пластинчасті конденсатори за допомогою фланцевого з'єднання або зварювання;
  • Можуть встановлюватися безпосередньо на судинах;
  • Діапазон температур: -50 / + 80 ° C;
  • Оснащені продувальним клапаном для видалення газів,;
  • Доступна версія клапана з двома зовнішніми штуцерами на корпусі: для дренажу та вирівнювання тиску;
  • Максимальний робочий тиск: 25 бар хат;
  • Можуть застосовуватися з R717 (аміак), ГХФУ і ДФУ з щільністю від 500 до 700 кг / м3;
  • Корпус, т. Е. Безпосередньо сама обичайка і фланці, виконані зі спеціальної сталі, затвердженої для застосування в умовах низьких температур.

Принцип регулювання високого тиску


В установках з одним конденсатором регулювання на боці високого тиску є ефективним і недорогим способом подачі рідини з конденсатора на сторону низького тиску. Холодоагент, що надходить в конденсатор під високим тиском, починає конденсуватися, при цьому конденсат накопичується в нижній частині конденсатора і в поплавковому клапані. При збільшенні продуктивності установки, рівень рідини в поплавковому клапані починає рости, що призводить до його відкриття і сливу холодоагенту в віддільника рідини, встановлений на стороні низького тиску. Коли клапан закритий, наприклад, під час неробочої частини циклу, холодоагент все одно буде байпасіровать через сідло клапана, тому тиск залишилася в ньому рідини буде повільно вирівнюватися з тиском на лінії всмоктування. Таким чином, система буде автоматично вирівнювати тиску на лініях нагнітання і всмоктування, і компресор зможе почати роботу при відсутності зайвого противодавления. Розмір байпасного каналу заданий на заводі і визначається геометричними характеристиками елементів. З вищесказаного випливає, що при нормальних умовах роботи майже весь холодоагент буде накопичуватися на стороні низького тиску. Таким чином, при використанні клапана HFI для регулювання на боці високого тиску при нормальних умовах роботи, відпадає необхідність в установці ресивера рідини високого тиску.

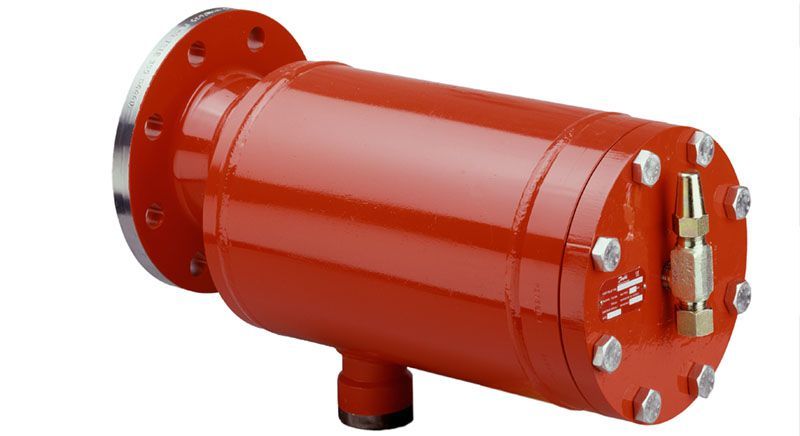

Зображення - HFI, Поплавцевий клапан
poplavkovye-klapany-vysokogo-davleniya
Доступні для замовлення модифікації - HFI, Поплавцевий клапан
Код замовлення Тип Максимальний робочий тиск Діапазон температури
148G3092 HFI 040 25 bar -50 – 80 °C
148G3093 HFI 050 25 bar -50 – 80 °C
148G3094 HFI 060 25 bar -50 – 80 °C
148G3095 HFI 050 25 bar -50 – 80 °C
148G3096 HFI 060 25 bar -50 – 80 °C
148G3097 HFI 040 25 bar -50 – 80 °C
148G3098 HFI 050 25 bar -50 – 80 °C
148G3099 HFI 060 25 bar -50 – 80 °C
148G3101 HFI 060 25 bar -50 – 80 °C
148G3102 HFI 040 F 25 bar -50 – 80 °C
148G3103 HFI 050 F 25 bar -50 – 80 °C
148G3104 HFI 060 F 25 bar -50 – 80 °C
148G3105 HFI 050 F 25 bar -50 – 80 °C
148G3106 HFI 060 F 25 bar -50 – 80 °C
148G3418 HFI 070 25 bar -50 – 80 °C
148G3419 HFI 070 25 bar -50 – 80 °C
148G3420 HFI 070 25 bar -50 – 80 °C
148G3421 HFI 070 25 bar -50 – 80 °C
148G3422 HFI 070 FD 25 bar -50 – 80 °C
148G3423 HFI 070 F 25 bar -50 – 80 °C
