HFI, Поплавковый клапан

HFI, Поплавковый клапан
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Максим Гох: 068 957 0213
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.
Получить консультацию
Цена: 2518.00 - 3527.00 EUR

Поплавковый клапан HFI


Клапаны HFI представляют собой поплавковые клапаны высокого давления со встроенным устройством измерения уровня жидкости. Поплавковые клапаны предназначены для установки непосредственно на пластинчатые конденсаторы при помощи фланцевого соединения или сварки. Клапаны HFI - это клапаны прямого действия, для работы которых не требуется наличия перепада давления. Благодаря своей простой конструкции клапаны HFI отличаются прочностью и надежностью. Они оснащены продувочным клапаном для удаления неконденсирующихся газов, например, воздуха, собирающегося в верхней части корпуса клапана. Это устройство также удобно использовать при техническом обслуживании клапана. Доступна версия клапана HFI с двумя внешними штуцерами на корпусе: для дренажа и выравнивания давления.


Преимущества

  • Предназначены для непосредственной установки на пластинчатые конденсаторы при помощи фланцевого соединения или сварки;
  • Могут устанавливаться непосредственно на сосудах;
  • Диапазон температур: -50/+80°C;
  • Оснащены продувочным клапаном для удаления неконденсирующихся газов;
  • Доступна версия клапана с двумя внешними штуцерами на корпусе: для дренажа и выравнивания давления;
  • Максимальное рабочее давление: 25 бар изб;
  • Могут применяться с R717 (аммиак), ГХФУ и ГФУ с плотностью от 500 до 700 кг/м3;
  • Корпус, т. е. непосредственно сама обечайка и фланцы, выполнены из специальной стали, утвержденной для применения в условиях низких температур.

Принцип регулирования высокого давления


В установках с одним конденсатором регулирование на стороне высокого давления является эффективным и недорогим способом подачи жидкости из конденсатора на сторону низкого давления. Хладагент, поступающий в конденсатор под высоким давлением, начинает конденсироваться, при этом конденсат скапливается в нижней части конденсатора и в поплавковом клапане. При увеличении производительности установки, уровень жидкости в поплавковом клапане начинает расти, что приводит к его открытию и сливу хладагента в отделитель жидкости, установленный на стороне низкого давления. Когда клапан закрыт, например, во время нерабочей части цикла, хладагент все равно будет байпасировать через седло клапана, поэтому давление оставшейся в нем жидкости будет медленно выравниваться с давлением на линии всасывания. Таким образом, система будет автоматически выравнивать давления на линиях нагнетания и всасывания, и компрессор сможет начать работу при отсутствии излишнего противодавления. Размер байпасного канала задан на заводе и определяется геометрическими характеристиками элементов. Из вышесказанного следует, что при нормальных условиях работы почти весь хладагент будет скапливаться на стороне низкого давления. Таким образом, при использовании клапана HFI для регулирования на стороне высокого давления при нормальных условиях работы, отпадает необходимость в установке ресивера жидкости высокого давления.

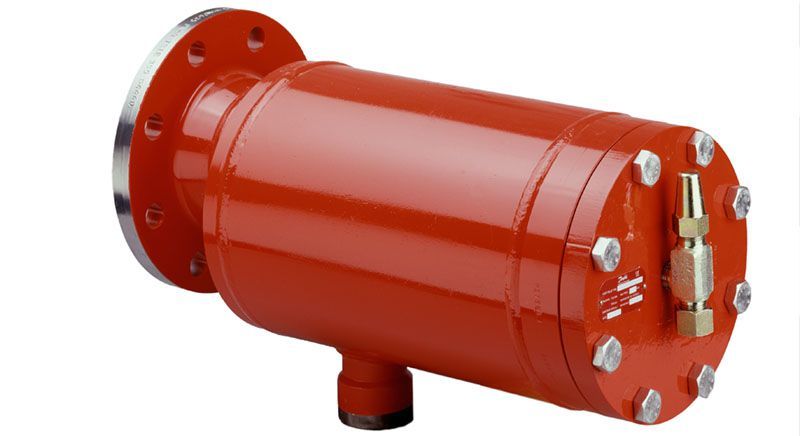

Изображения - HFI, Поплавковый клапан
poplavkovye-klapany-vysokogo-davleniya
Доступные для заказа модификации - HFI, Поплавковый клапан
Код заказа Тип Максимальное рабочее давление Диапазон температуры
148G3092 HFI 040 25 bar -50 – 80 °C
148G3093 HFI 050 25 bar -50 – 80 °C
148G3094 HFI 060 25 bar -50 – 80 °C
148G3095 HFI 050 25 bar -50 – 80 °C
148G3096 HFI 060 25 bar -50 – 80 °C
148G3097 HFI 040 25 bar -50 – 80 °C
148G3098 HFI 050 25 bar -50 – 80 °C
148G3099 HFI 060 25 bar -50 – 80 °C
148G3101 HFI 060 25 bar -50 – 80 °C
148G3102 HFI 040 F 25 bar -50 – 80 °C
148G3103 HFI 050 F 25 bar -50 – 80 °C
148G3104 HFI 060 F 25 bar -50 – 80 °C
148G3105 HFI 050 F 25 bar -50 – 80 °C
148G3106 HFI 060 F 25 bar -50 – 80 °C
148G3418 HFI 070 25 bar -50 – 80 °C
148G3419 HFI 070 25 bar -50 – 80 °C
148G3420 HFI 070 25 bar -50 – 80 °C
148G3421 HFI 070 25 bar -50 – 80 °C
148G3422 HFI 070 FD 25 bar -50 – 80 °C
148G3423 HFI 070 F 25 bar -50 – 80 °C
