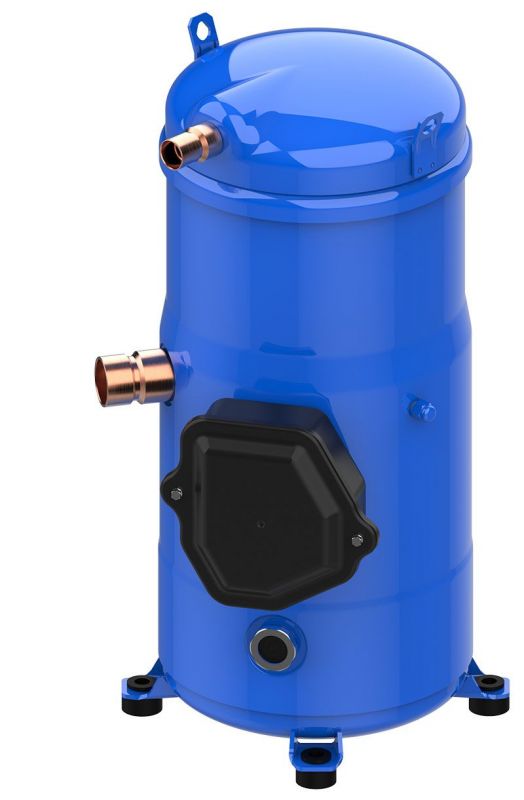

SH, Спіральний компресор
Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:
Максим Гох: 068 957 0213
Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.
Принцип роботи спірального компресора
У спіральних компресорах Danfoss SH стиснення проводиться двома спіральними елементами, які розташовані у верхній частині компресора. Усмоктуване газ надходить в компресор через патрубок всмоктування. Оскільки потік газу обтікає електродвигун і проходить через нього, забезпечуючи повне охолодження компресора у всіх режимах роботи, краплі олії відокремлюються і падають в масляний картер компресора. Пройшовши через електродвигун, газ потрапляє в спіральні елементи компресора, де відбувається процес стиснення. В кінцевому рахунку, стиснений газ залишає компресор через нагнітальний патрубок. Весь процес стиснення газу показаний на малюнку внизу. Центр рухомий спіралі (позначено сірим) описує коло навколо центру нерухомою спіралі (виділена чорним). Це рух формує симетричні камери стиснення між двома спіральними елементами. Усмоктуване газ низького тиску захоплюється периферійним камерою серповидної форми у міру його освіти. При подальшому русі рухома спіраль відсікає камеру від порожнини всмоктування, яка зменшується в об'ємі в міру переміщення камери до центру спіралі, збільшуючи при цьому тиск газу. Максимальне стиснення газу відбувається, коли камера досягає центру, де розташовується вихідний канал лінії нагнітання. Це відбувається після трьох повних обертів рухомий спіралі. Процес стиснення – це безперервний процес: в процесі руху спіралі одночасно відбуваються процеси всмоктування, стиснення і нагнітання газу.
Особливості компресора

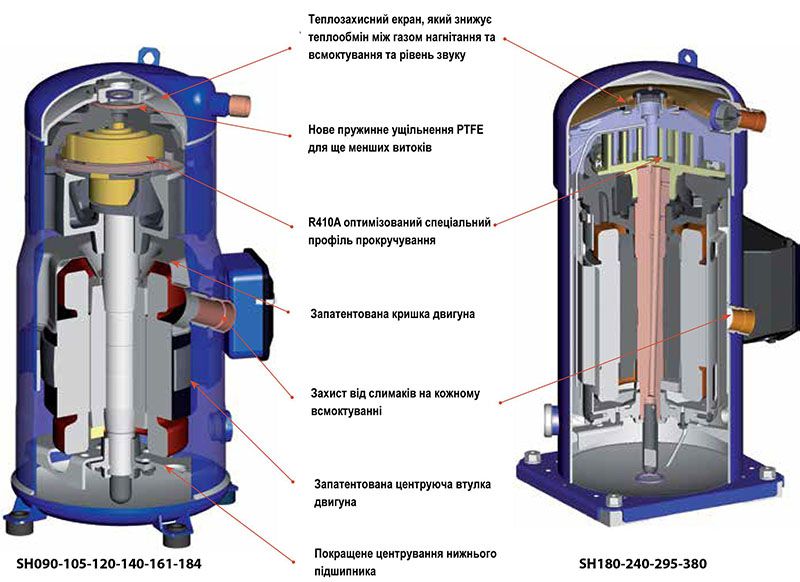

Серія SH представлена спіральними компресорами SH090-105-120-140-161-184 (на базі невеликої комерційної платформи) і SH180-240-295-380-485 (на базі великої комерційної платформи).
Компресори SH090-105-120-140-161-184 мають поліпшену конструкцію для забезпечення максимальної ефективності.
- Поліпшено циркуляція газу, охолодження електродвигуна і розподіл масла завдяки новій запатентованій конструкції кришки електродвигуна в модельному ряді на базі невеликої комерційної платформи;
- Захист деталей і вузлів зменшує внутрішні витоку і збільшує термін служби компресора;
- Покращена ізоляція деталей зменшує в значній мірі рівень шуму;
- Конструкція всмоктуючого патрубка забезпечує більш високу протидію гідравлічного удару.
Компресори SH485 мають додаткові особливості для забезпечення підвищеного захисту та ефективності:
- вбудований захист від температури повітря, що нагнітається газу;
- проміжні нагнітальні клапани для більш високої ефективності при сезонних коливаннях;
- запатентований шлях потоку газу.
Документація для - SH, Спіральний компресор
Зображення - SH, Спіральний компресор
Доступні для замовлення модифікації - SH, Спіральний компресор
Код замовлення | Тип | Об'ємна продуктивність 50/60 Гц | Робочий об'єм 50/60 Гц | Заправка мастила 50/60 Гц |
120H0003 | SH090A4ALC | 15.4 - 18.6 mЗ/h | 88.40 cm3 | 3 L |
120H0004 | SH090A4ALC | 15.4 - 18.6 mЗ/h | 88.40 cm3 | 3 L |
120H0013 | SH120A4ALC | 20.3 - 24.6 mЗ/h | 116.90 cm3 | 3.3 L |
120H0014 | SH120A4ALC | 20.3 - 24.6 mЗ/h | 116.90 cm3 | 3.3 L |
120H0023 | SH161A4ALC | 26.4 - 31.9 mЗ/h | 151.70 cm3 | 3.3 L |
120H0024 | SH161A4ALC | 26.4 - 31.9 mЗ/h | 151.70 cm3 | 3.3 L |
120H0201 | SH140A4ALC | 23.1 - 27.9 mЗ/ч | 133.00 cm3 | 3.3 L |
120H0211 | SH105A4ALC | 18.0 - 21.8 mЗ/h | 103.50 cm3 | 3.3 L |
120H0212 | SH105A4ALC | 18.0 - 21.8 mЗ/h | 103.50 cm3 | 3.3 L |
120H0253 | SH380A4AAE | 60.0 - 72.3 mЗ/h | 345.00 cm3 | 6.7 L |
120H0254 | SH380A4AAE | 60.0 - 72.3 mЗ/h | 345.00 cm3 | 6.7 L |
120H0255 | SH380A4ABE | 60.0 - 72.3 mЗ/h | 345.00 cm3 | 6.7 L |
120H0256 | SH380A4ABE | 60.0 - 72.3 mЗ/h | 345.00 cm3 | 6.7 L |
120H0275 | SH180B4ABF | 29.6 - 35.7 mЗ/h | 170.20 cm3 | 6.7 L |
120H0299 | SH240A4ABE | 39.6 - 47.8 mЗ/h | 227.60 cm3 | 6.7 L |
120H0300 | SH240A4ABE | 39.6 - 47.8 mЗ/h | 227.60 cm3 | 6.7 L |
120H0361 | SH184A4ALC | 29.6 - 35.8 mЗ/h | 170.30 cm3 | 6.7 L |
120H0362 | SH184A4ALC | 29.6 - 35.8 mЗ/h | 170.30 cm3 | 6.7 L |
120H0825 | SH295A4AAE | 48.1 - 58.0 mЗ/h | 276.20 cm3 | 6.7 L |
120H0826 | SH295A4AAE | 48.1 - 58.0 mЗ/h | 276.20 cm3 | 6.7 L |
120H0827 | SH295A4ABE | 48.1 - 58.0 mЗ/h | 276.20 cm3 | 6.7 L |
120H0828 | SH295A4ABE | 48.1 - 58.0 mЗ/h | 276.20 cm3 | 6.7 L |
120H1064 | SH485B4ABA | 77.0 - 92.9 mЗ/h | 442.60 cm3 | 6.7 L |
120H1065 | SH48B4ABA | 77.0 - 92.9 mЗ/h | 442.60 cm3 | 6.7 L | Товари зняті з виробництва |
120H0202 | SH140A4ALC | 23.1 - 27.9 mЗ/ч | 133.00 cm3 | 3.3 L |
120H0237 | SH300B4AAE | 48.1 - 58.0 mЗ/h | 276.20 cm3 | 6.7 L |
120H0239 | SH300B4ABE | 48.1 - 58.0 mЗ/h | 276.20 cm3 | 6.7 L |
