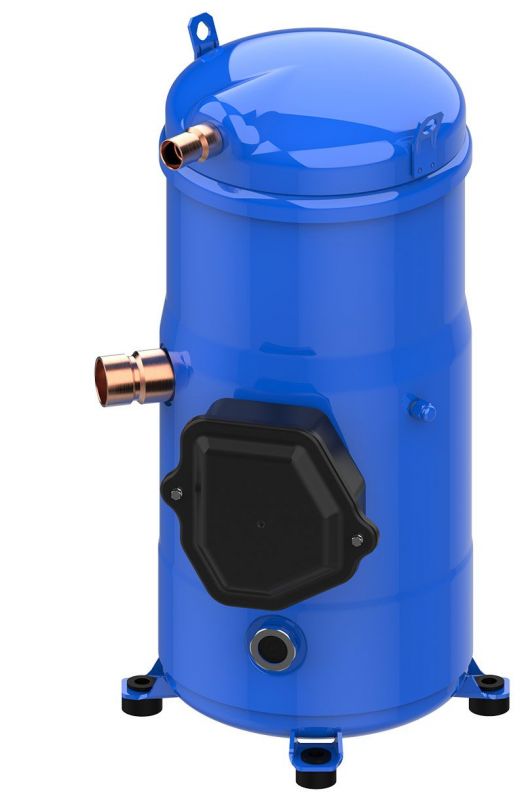

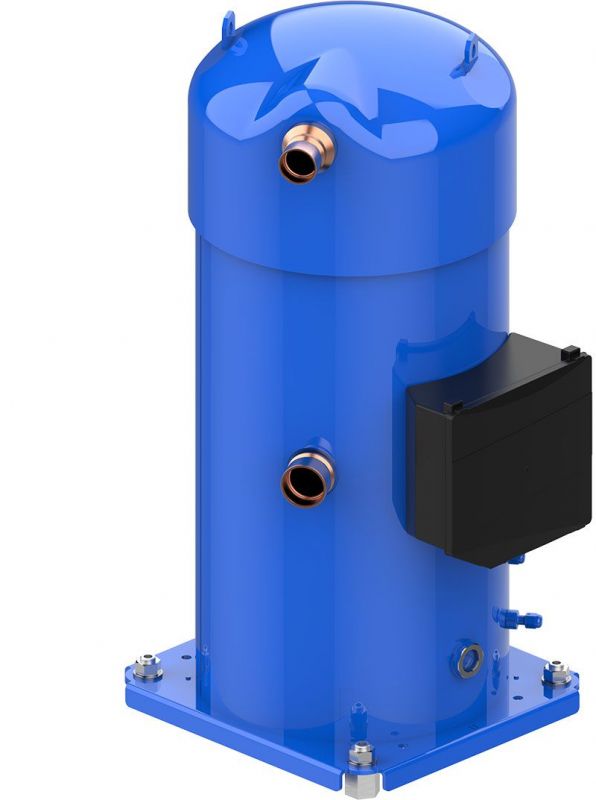

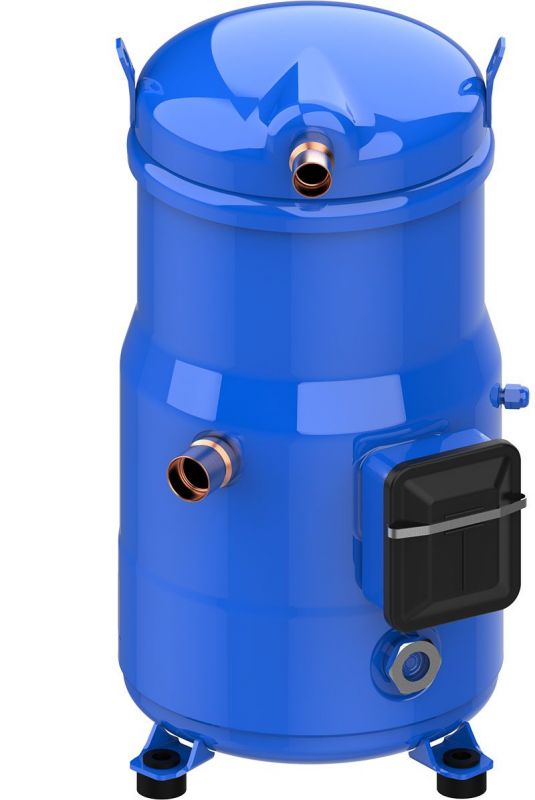

SH, Спиральный компрессор



В спиральных компрессорах Danfoss SH сжатие производится двумя спиральными элементами, которые расположены в верхней части компрессора. Всасываемый газ поступает в компрессор через патрубок всасывания. Поскольку поток газа обтекает электродвигатель и проходит через него, обеспечивая полное охлаждение компрессора во всех режимах работы, капли масла отделяются и падают в масляный картер компрессора. Пройдя через электродвигатель, газ попадает в спиральные элементы компрессора, где происходит процесс сжатия. В конечном счете, сжатый газ покидает компрессор через нагнетательный патрубок. Весь процесс сжатия газа показан на рисунке внизу. Центр подвижной спирали (выделена серым) описывает окружность вокруг центра неподвижной спирали (выделена черным). Это движение формирует симметричные камеры сжатия между двумя спиральными элементами. Всасываемый газ низкого давления захватывается периферийным камерой серповидной формы по мере его образования. При дальнейшем движении подвижная спираль отсекает камеру от полости всасывания, которая уменьшается в объеме по мере перемещения камеры к центру спирали, увеличивая при этом давление газа. Максимальное сжатие газа происходит, когда камера достигает центра, где располагается выходной канал линии нагнетания. Это происходит после трех полных оборотов подвижной спирали. Процесс сжатия – это непрерывный процесс: в процессе движения спирали одновременно происходят процессы всасывания, сжатия и нагнетания газа.

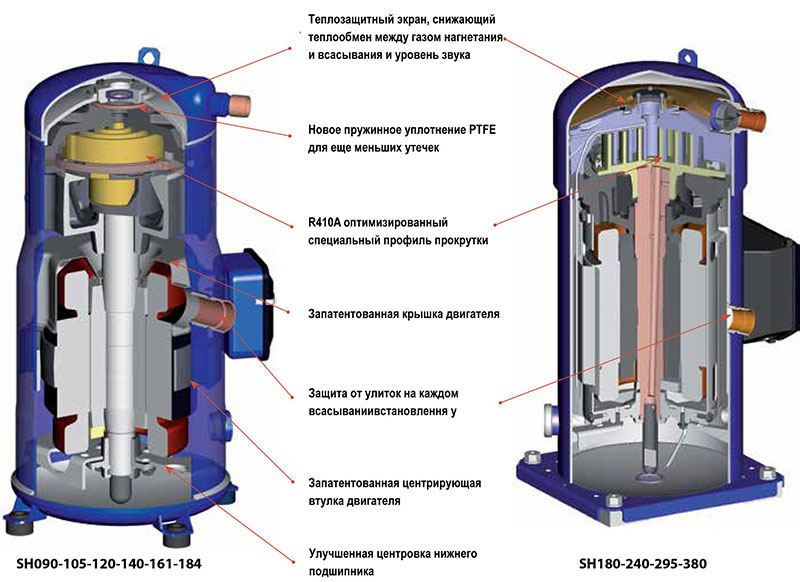

Особенности компрессора

• Улучшены циркуляция газа, охлаждение электродвигателя и распределение масла благодаря новой запатентованной конструкции крышки электродвигателя в модельном ряде на базе небольшой коммерческой платформы;
• Защита деталей и узлов уменьшает внутренние утечки и увеличивает срок службы компрессора;
• Улучшенная изоляция деталей уменьшает в значительной степени уровень шума;
• Конструкция всасывающего патрубка обеспечивает более высокое противодействие гидравлическому удару.

Компрессоры SH485 имеют дополнительные особенности для обеспечения повышенной защиты и эффективности:

• встроенная защита от температуры нагнетаемого газа;
• промежуточные нагнетательные клапаны для более высокой эффективности при сезонных колебаниях;
• запатентованный путь потока газа.
